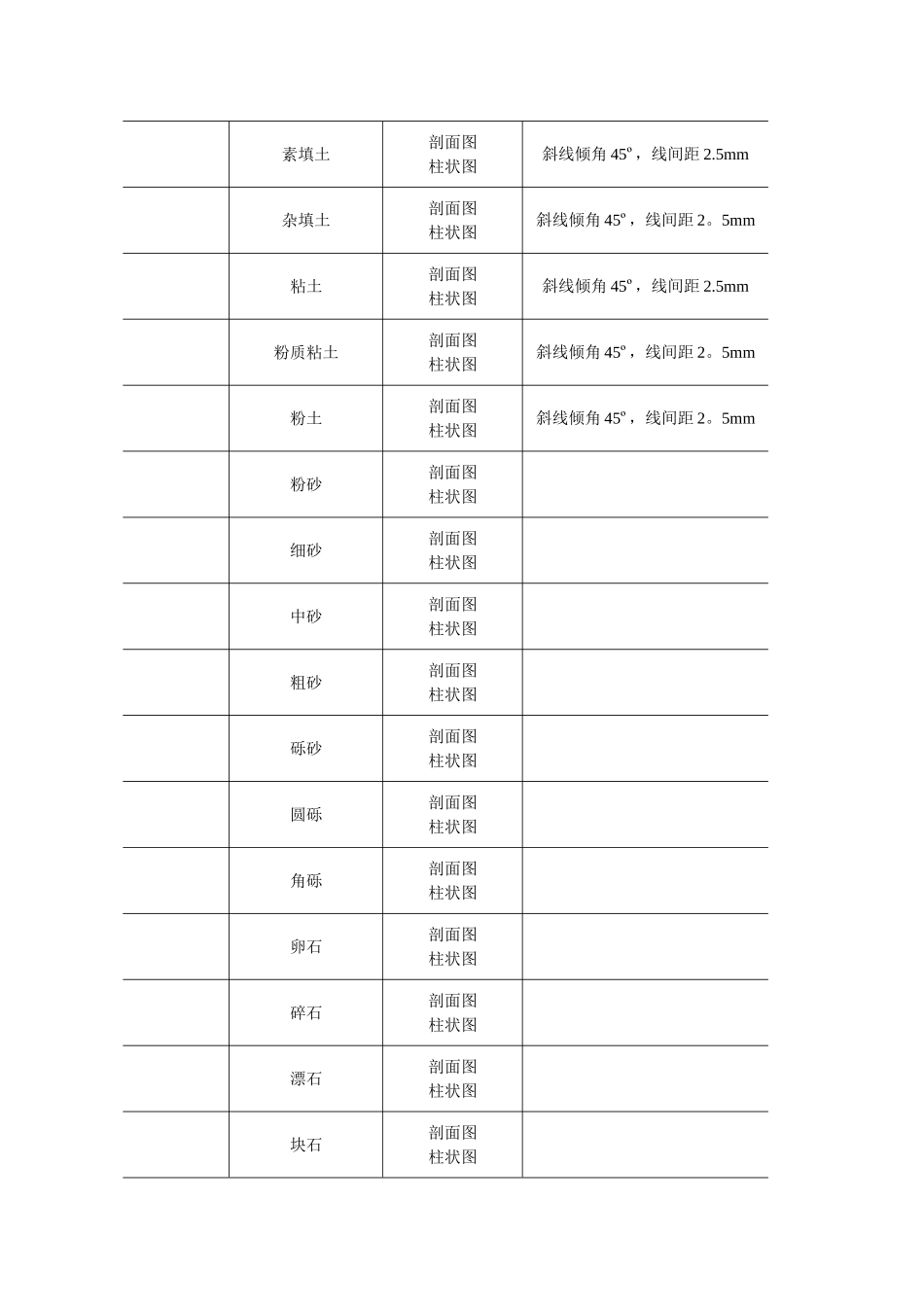

关于岩土工程勘察图例图示的规定江 苏 万 安 建 筑 勘 察 设 计 院目 录1、总则 12 、岩土工程勘察图例 1 2 。 1 地质年代 1 2.2 土的图例 1 2.3 岩石的图例及符号 3 2.4 、第四系分层及成因符号 5 2 。 5 地层代号 6 2 。 6 勘察工作图例 6 2.7 地质图例 8 2.8 常用地形图图例（ 1 ： 500 、 1 ： 1000 、 1:2000 ) 11 2 。 9 工程建（构 ) 筑物及常用建筑总图图例 12 3 、岩土工程勘察图示 14 3 。 1 一般规定 14 3 。 2 图例图示 15 3 。 3 平面图图示 16 3.4 工程地质剖面图图示 17 3 。 5 、柱状图图示 19 3 。 6 动力触探成果图表图示 20 3.7 钻孔抽、提水试验成果图表图示 21 3 。 8 钻孔压水试验成果图表图示 21 3.9 勘探点数据一览表 21 3.10 线路工程平面图、剖面图、柱状图 22 附录：A 勘探点平面布置图B 工程地质剖面图C 钻孔柱状图D 探井展示图E 动力触探成果图表F 抽水试验成果图表G 压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0。1 为保证岩土工程勘察文件编制质量,统一岩土工程勘察图例图示，制定本规定。1.0。2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。1。0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表.1.0。4 岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。1.0。5 本规定以外的图例图示可在相关的技术标准及手册中查找采纳。2、岩土工程勘察图例2。1 地质年代2。1。1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如 :J3n（侏罗系下统南园组组)、J2s1(侏罗系中统沙溪庙组第一段)2。1.2 地质年代符号表符号说明备注Q4第四系全新统Q3第四系上更新统Q2第四系中更新统Q1第四系下更新统岩层见省标2。2 土的图例图例说 明使用范围备注耕植土剖面图柱状图素填土剖面图柱状图斜线倾角 45º，线间距 2.5mm杂填土剖面图柱状图斜线倾角 45º，线间距 2。5mm粘土剖面图柱状图斜线倾角 45º，线间距 2.5mm粉质粘土剖面图柱状图斜线倾角 45º，线间距 2。5mm粉土剖面图柱状图斜线倾角 45º，线间距 2。5mm粉砂剖面图柱状图细砂剖面图...
