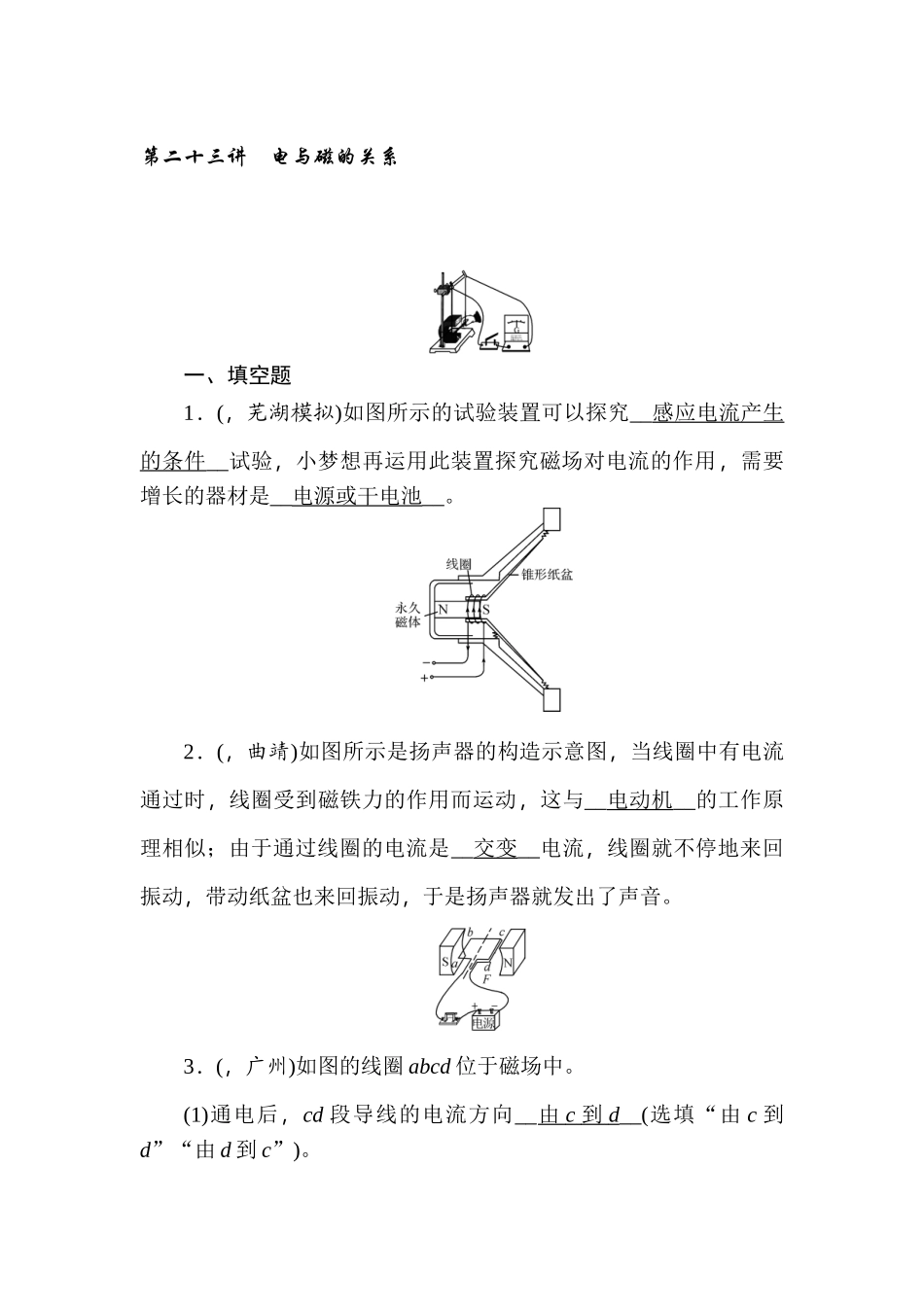

第二十三讲 电与磁的关系 一、填空题1．(，芜湖模拟)如图所示的试验装置可以探究__感应电流产生的条件__试验，小梦想再运用此装置探究磁场对电流的作用，需要增长的器材是__电源或干电池__。2．(，曲靖)如图所示是扬声器的构造示意图，当线圈中有电流通过时，线圈受到磁铁力的作用而运动，这与__电动机__的工作原理相似；由于通过线圈的电流是__交变__电流，线圈就不停地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。3．(，广州)如图的线圈 abcd 位于磁场中。(1)通电后，cd 段导线的电流方向__由 c 到 d __(选填“由 c 到d”“由 d 到 c”)。(2)cd 段导线受磁场力的方向如图所示，在图中画出 ab 段导线受磁场力的方向。解：二、选择题4．(，淮南模拟)下列哪种电器设备是运用电磁感应现象来工作的(C)A．电热器 B．电动机C．发电机 D．电磁铁5．(，黄冈)在一次试验中，小宇连接了如图所示的电路，电磁铁的 B 端有一种小磁针，闭合开关后，下列说法对的的是(A)A．电磁铁的 A 端为 N 极B．小磁针静止时，S 极水平指向左C．当滑动变阻器的滑片 P 向左端移动，电磁铁磁性增强D．运用这一现象所揭示的原理可制成的设备是发电机6．(，广州)如图所示的 a 表达垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种状况不会产生感应电流(D)7．(，阜阳模拟)如图所示是小滨探究“什么状况下磁可以生电 ” 的 试 验 装 置 。 ab 是 一 根 直 铜 丝 ， 通 过 导 线 与 电 流 表 的“3”“－”两接线柱相连。当把 ab 迅速向右运动时，并未发现电流表指针明显偏转，你认为最也许的原因是(B)A．没有感应电流，指针不偏转B．感应电流太小，无法使指针明显偏转C．应把 ab 改为迅速向左运动D．应把 ab 改为迅速上下运动8．(，苏州)如图所示的四个装置可以用来演示物理现象或原理，下列表述对的的是(D)A．图 a 可用来演示电磁感应现象B．图 b 可用来演示电动机原理C．图 c 可用来演示发电机原理D．图 d 可用来演示电磁铁磁性强弱与线圈匝数的关系9．(，泰安)同学在制作简易(直流)电动机的过程中，若要变化电动机的转动方向，可以(A)A．将电源的正负极对调 B．变化通电电流的大小C．换用磁性更强的磁铁 D．增长电动机的线圈匝数10．(，南京)如图所示是书本中的四个试验，其中阐明磁场对电流有力的作用的是(A)A．甲和丙 B．甲和丁 C．乙和丙 D．乙和丁...
