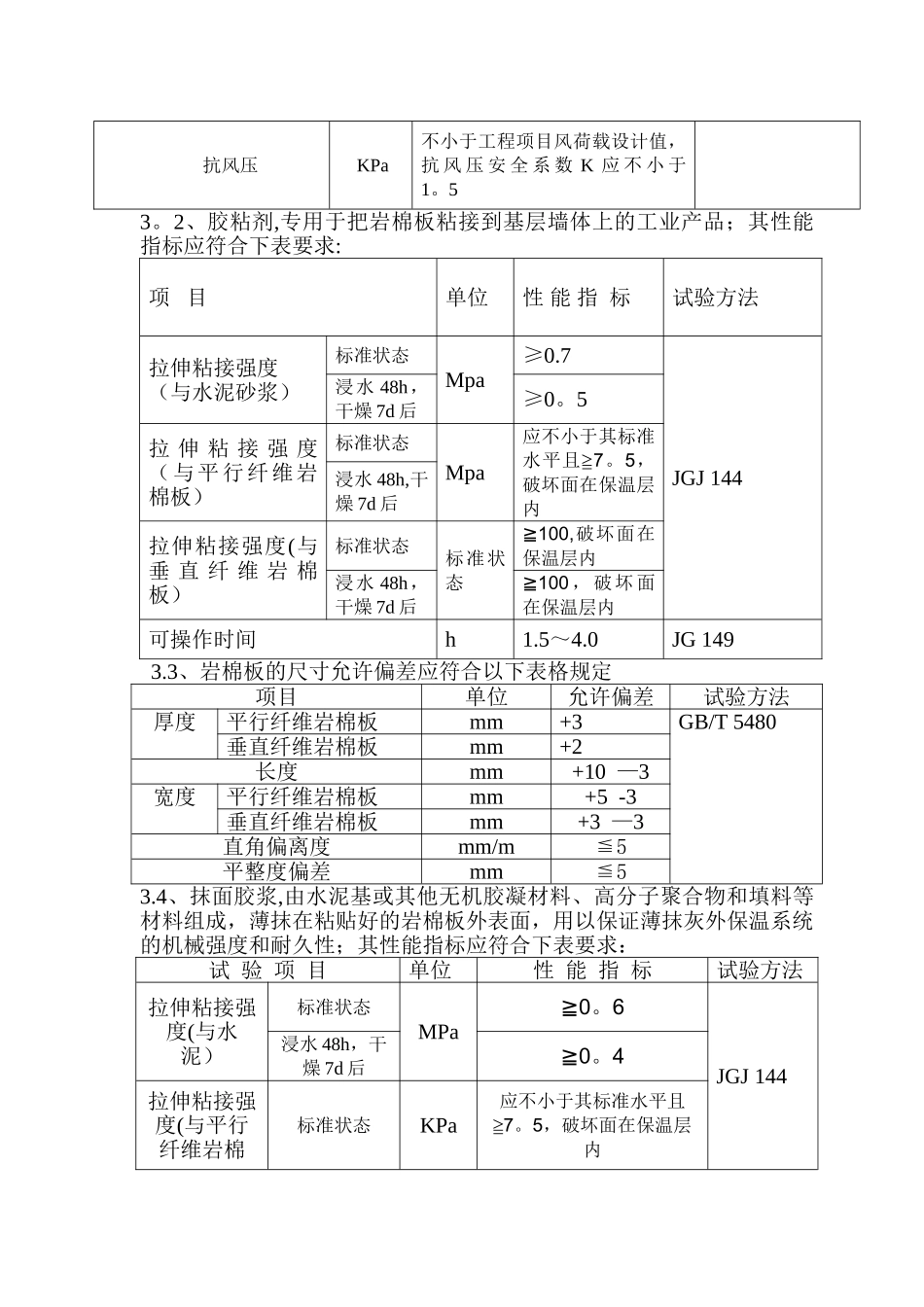

垂直纤维岩棉板 外 墙 外 保 温施 工 方 案编制单位:编 制 人：审 核 人:编制日期: 2024 年 03 月 25 日 一、编制依据:1。1、《岩棉板薄抹灰外墙外保温系统应用技术规程》DBJ50/T—141-20241。2、岩棉板薄抹灰外墙外保温系统建筑构造 DJBT-069—13J021。3、《外墙外保温工程技术规程》JGJ144—20241.4、《外墙外保温构造图集一》10J1211。5、《建筑节能施工质量验收法律规范》GB50411-20241.6、该工程建筑节能设计图纸、施工合同及相关法律法规、质量法律规范要求二、工程设计概况工程名称建设单位监理单位施工单位外墙保温分包本工程为外墙外保温,采纳保温材料为垂直纤维岩棉板，燃烧性能为 B1级。主墙体材料为烧结页岩多孔砖砌体，厚度为 200.00mm.外墙由外至内构造为：水泥砂浆（8。00mm)+垂直纤维岩棉板（30。00mm）+厚壁型烧结页岩空心砖砌体（外壁厚≥25mm，孔排数≥7 排,孔洞率≥45％）（200。00mm)+水泥砂浆（20.00mm)。岩棉板玻纤网格布聚合物砂浆做法外保温系统由界面砂浆、胶粘剂、岩棉板、塑料锚栓、玻璃纤维网格布（以下简称网格布)和抹面胶浆组成.首先基层处理完成后抹 1~2mm 界面砂浆，第二步粘结砂浆把岩棉板粘贴并用塑料锚栓固定在基层墙体上形成保温层,第三步在岩棉板面刮抹薄层抹面胶浆,在其上铺贴网格布,在网格布上再刮抹面胶浆形成表面保护层.保护层干燥后,再按设计要求进行饰面.三、材料要求3。1、岩棉板薄抹灰外墙外保温系统指置于建筑物外墙外侧的保温及饰面系统,是由岩棉板、胶粘剂和必要时使用的锚栓、抹面胶浆和耐碱网格布及涂料等组成的系统产品,其性能指标应符合下表要求：项 目单位性 能 指 标试验方法吸水量 浸水 24hg/㎡≤1000JGJ 144耐候性外观—耐候性试验后,不得出现饰面层起泡或剥落、保护层空鼓或脱落等破坏，不得产生渗水裂缝抹面层与岩棉板拉伸粘接强度平行纤维岩棉板MPa应不小于其标准水平且≧7。5,破坏面在保温层内垂直纤维岩棉板≧100，破坏面在保温层内抗风压值KPa不小于工程项目的风荷载设计值，抗风压安全系数 K 应不小于 1.5耐 冻融 性能外观—30 次冻融循环后保护层无空鼓、脱落，无渗水抹面层与岩棉板拉伸粘接强度平 行 纤维 岩 棉板MPa应不小于其标准水平且≧7。5,破坏面在保温层内垂 直 纤维 岩 棉板≧100，破坏面在保温层内抹面层不透水性-2h 不透水抗风压KPa不小于工程项目风荷载设计值，抗 风 压 安 全 系 数 K 应 不 小 于1。53...
