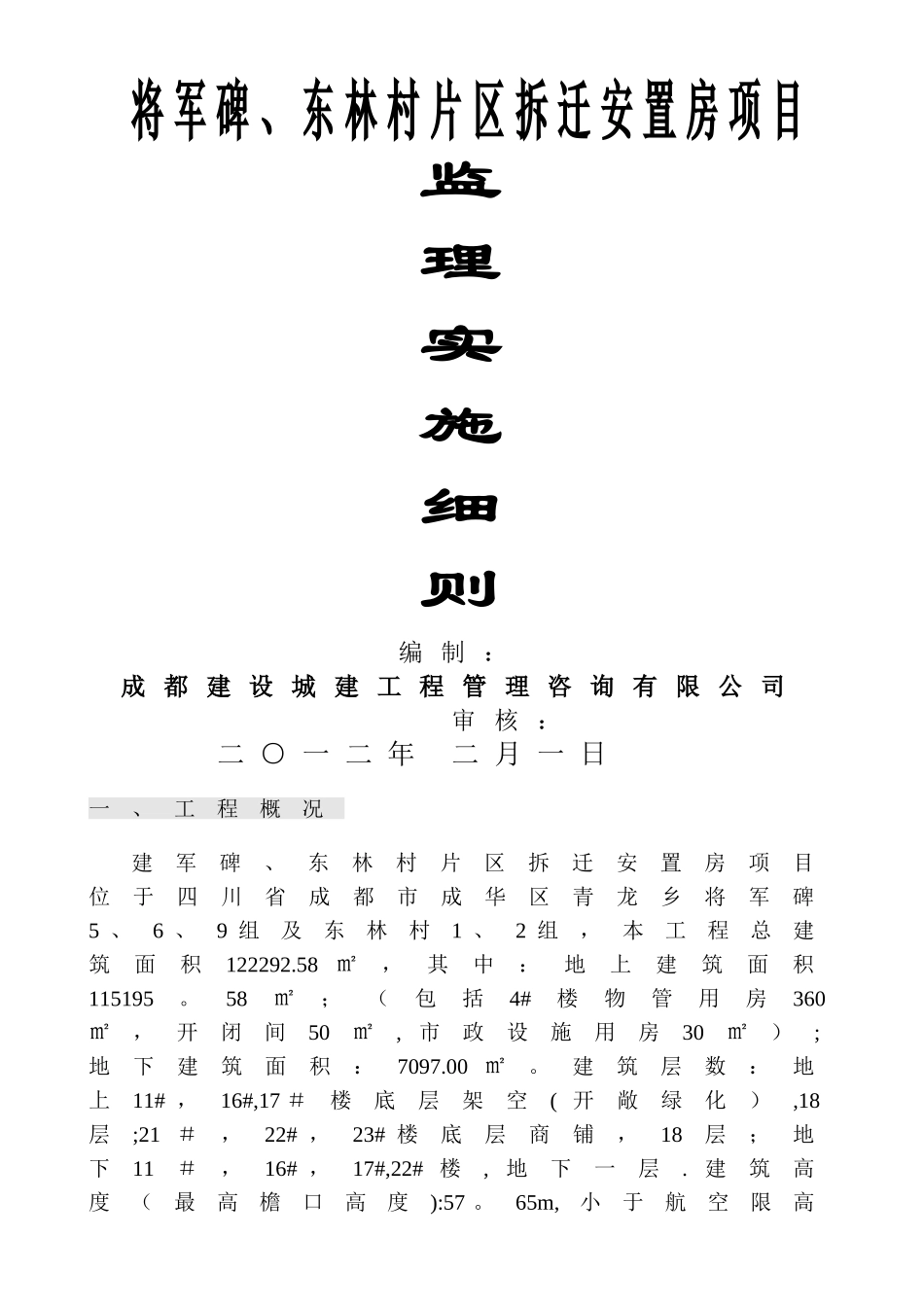

将 军 碑 、 东 林 村 片 区 拆 迁 安 置 房 项 目监理实施细则编 制 ：成 都 建 设 城 建 工 程 管 理 咨 询 有 限 公 司审 核 ： 二 ○ 一 二 年 二 月 一 日一、工程概况建军碑、东林村片区拆迁安置房项目位于四川省成都市成华区青龙乡将军碑5 、6 、9 组及东林村1 、2 组，本工程总建筑面积122292.58 ㎡，其中：地上建筑面积115195。58㎡；（包括4#楼物管用房360㎡，开闭间50㎡, 市政设施用房30㎡）;地下建筑面积：7097.00 ㎡。建筑层数：地上11# ，16#,17 ＃楼底层架空( 开敞绿化）,18层;21 ＃，22# ，23# 楼底层商铺，18层；地下11＃，16# ，17#,22# 楼, 地下一层. 建筑高度（最高檐口高度):57 。65m,小于航空限高海拔572 。00m ；工程设计等级: 一类；结构类型: 多层集中商业、地下车库为框架结构，住宅为剪力墙结构; 结构设计使用年限50年; 抗震设防烈度：7 度；消防类别及耐火等级: 高层住宅为高度二类二级,11＃，16# ，17＃，22# ，24＃楼地下室设备用房及地下停车库耐火等级为一级.（1 ）安装部分工程概况（4 ＃5 ＃10＃11＃15#16 ＃17＃楼）1 、给排水工程: （生活给水、生活排水、自动喷水系统、消火栓系统）2 、电气工程：（强电、弱电，火灾自动报警系统, 感烟、感温报警系统)3 、通风系统：（11# 、16＃、17＃地下室防排烟系统，其各栋正压送风系统)4 、总坪：( 适时补充）（2)安装部分编制依据：1 国家现行相关法律法规及相关件2 建设单位提供的相关资料3建设工程监理法律规范 GB50319 一20004 中国建筑科学设计讨论院提供的施工图5 建筑给排水及采暖工程施工质量验收法律规范 GB50242 一20246 通风与空调工程施工质量验收法律规范 GB50263 一20247 自动喷水灭火系统施工及验收法律规范 GB50261 一20248 建筑电气工农施工质量及验收法律规范GB50303 一20249 电气装置安装工程盘柜及二次回路结线施工验收法律规范GB50171 一9210建筑工程文件归档整理法律规范GB50328一200111建筑工程施工质量验收统一标准GB50300一200112低压配电设计法律规范 GB50054 一9513建筑物防雷系统图集 99D501一114通风相关安装图集15室内消火栓箱安装图集 04S20216给排水相关图集 S1、S2、S317卫生设备安装图集 99S30418硬聚氯乙烯排水管安装图集 96S40619建筑给水钢塑复合管技术规程 CECS125一200120无规共聚承炳烯PPR 给水管安装图集...
