2025年施工工艺大全套管成孔灌注桩施工

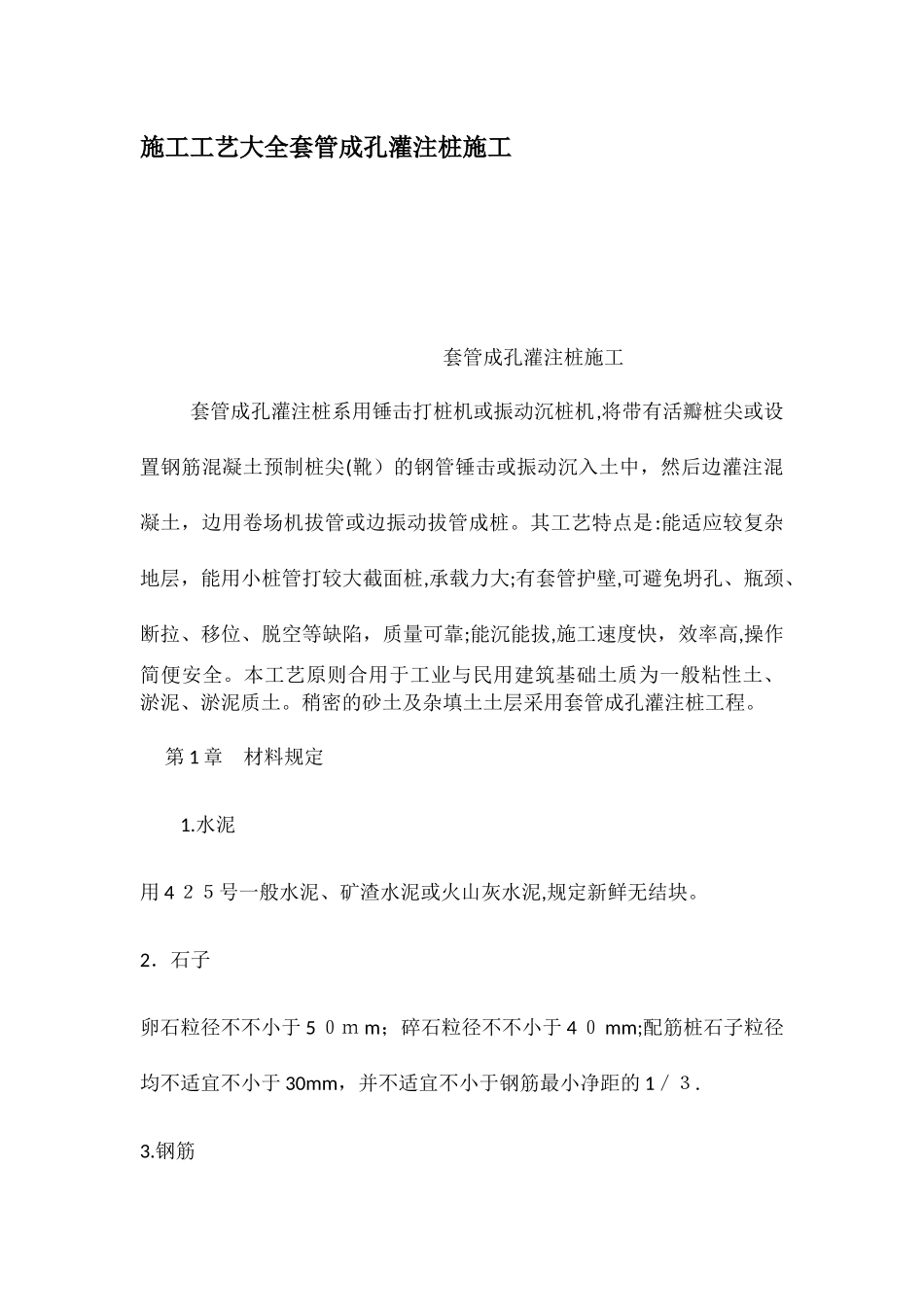

2025年施工工艺大全套管成孔灌注桩施工_第1页
1/12

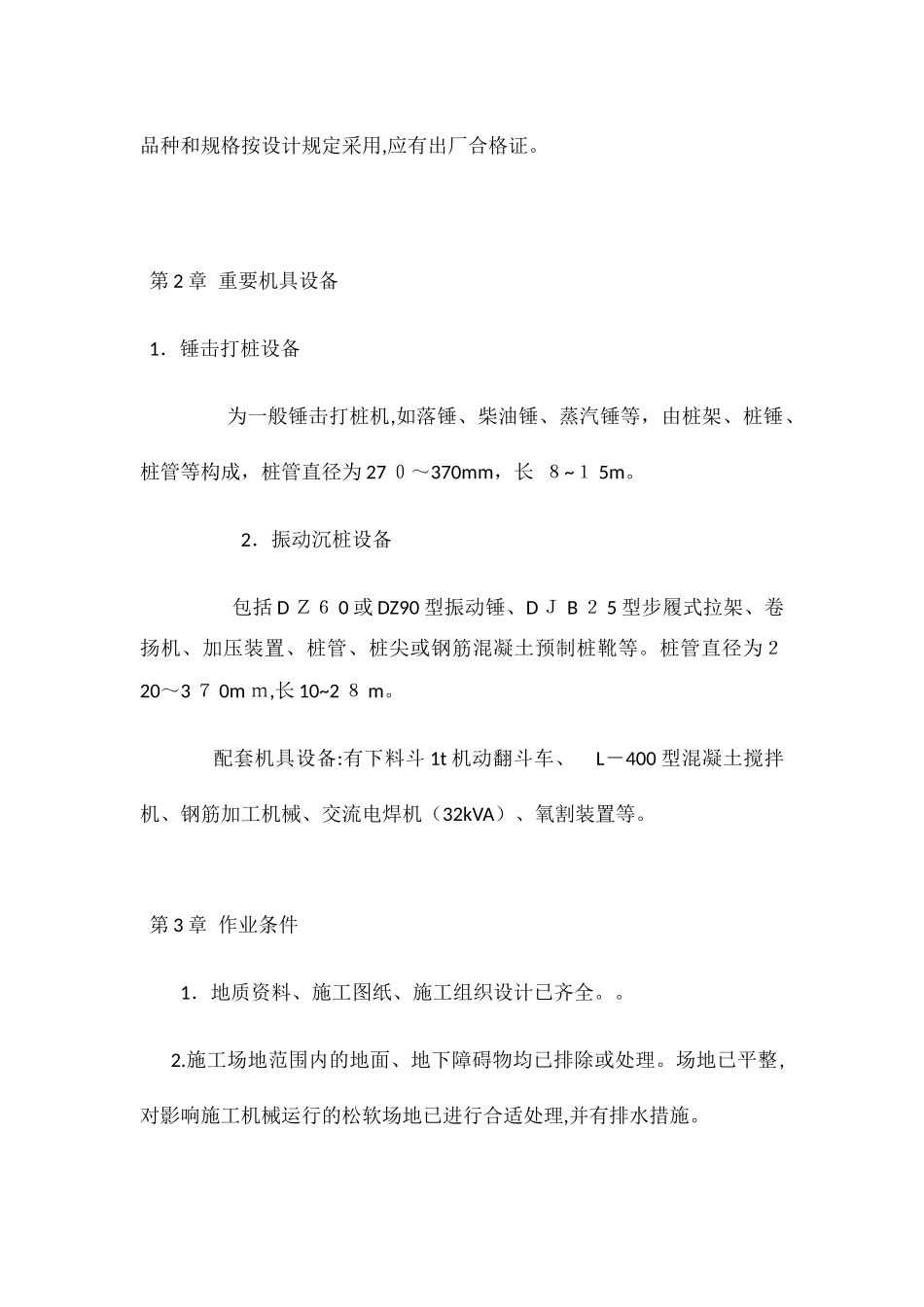

2025年施工工艺大全套管成孔灌注桩施工_第2页
2/12
2025年施工工艺大全套管成孔灌注桩施工_第3页
3/12
施工工艺大全套管成孔灌注桩施工 套管成孔灌注桩施工 套管成孔灌注桩系用锤击打桩机或振动沉桩机,将带有活瓣桩尖或设置钢筋混凝土预制桩尖(靴)的钢管锤击或振动沉入土中,然后边灌注混凝土,边用卷场机拔管或边振动拔管成桩。其工艺特点是:能适应较复杂地层,能用小桩管打较大截面桩,承载力大;有套管护壁,可避免坍孔、瓶颈、断拉、移位、脱空等缺陷,质量可靠;能沉能拔,施工速度快,效率高,操作简便安全。本工艺原则合用于工业与民用建筑基础土质为一般粘性土、淤泥、淤泥质土。稍密的砂土及杂填土土层采用套管成孔灌注桩工程。 第 1 章 材料规定 1.水泥用 4 25号一般水泥、矿渣水泥或火山灰水泥,规定新鲜无结块。2.石子卵石粒径不不小于 5 0m m;碎石粒径不不小于 4 0 mm;配筋桩石子粒径均不适宜不小于 30mm,并不适宜不小于钢筋最小净距的 1/3.3.钢筋品种和规格按设计规定采用,应有出厂合格证。 第 2 章 重要机具设备 1.锤击打桩设备 为一般锤击打桩机,如落锤、柴油锤、蒸汽锤等,由桩架、桩锤、桩管等构成,桩管直径为 27 0~370mm,长 8~1 5m。 2.振动沉桩设备 包括 D Z6 0 或 DZ90 型振动锤、D J B 2 5 型步履式拉架、卷扬机、加压装置、桩管、桩尖或钢筋混凝土预制桩靴等。桩管直径为220~3 7 0m m,长 10~2 8 m。 配套机具设备:有下料斗 1t 机动翻斗车、 L-400 型混凝土搅拌机、钢筋加工机械、交流电焊机(32kVA)、氧割装置等。 第 3 章 作业条件 1.地质资料、施工图纸、施工组织设计已齐全。。 2.施工场地范围内的地面、地下障碍物均已排除或处理。场地已平整,对影响施工机械运行的松软场地已进行合适处理,并有排水措施。 3.施工用水、用电、道路及临时设施均已就绪。 4.现场已设置测量基准线、水准基点,并妥加保护。施工前已复核桩位。 5.在复杂土层中施工时,应事先进行成孔试验,数量一般不少于 2 个。 第 4 章 施工操作工艺 1.打(沉)桩机就位时,应垂直、平稳架设在打(沉)桩部位,桩锤(振动箱)应对准桩位.同步,在桩架或套管上标出控制深度标识,以便在施工中进行套管深度观测。 2.采用活瓣式桩尖时,应先将桩尖活瓣用麻绳或铁丝捆紧合拢,活瓣间隙应紧密。当桩尖对准桩基中心,并核查调整套管垂直度后,运用锤台及套管自重将桩尖压入土中. 3.采用预制混凝土桩尖时,应先在桩基中心预埋好桩尖,在套管下端与桩尖接触处垫好缓冲材料。...
