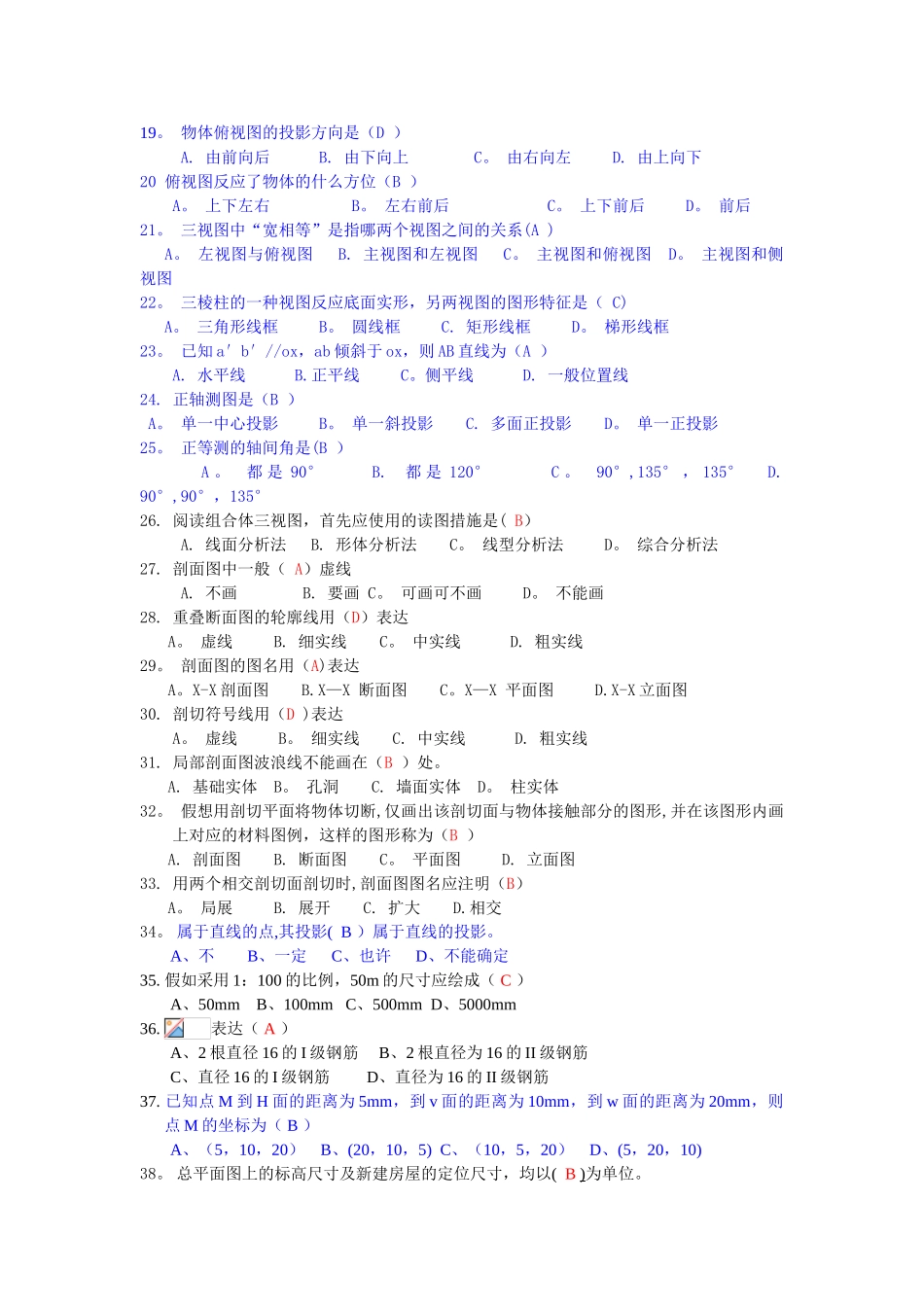

施工员、预算员基础知识复习题建筑制图部分：一、单选题（每题 1 分）1．圆的中心线一般用（C ）表达.A.实线 B。虚线 C 单点划线 D。折断线2．面积为 4cm2 正方形，按 1:2 的比例画出的图形面积为（A ）。A. 1cm2 B。 2cm2 C. 3cm2 D。 4cm23。 建筑工程图的尺寸标注中,如下(D )以米为单位。A.平面图 B.立面图 C。剖面图 D。总平面图4．正三棱柱的三面投影中，(A ）为三角形。A.有一面投影 B.有两面投影 C。有三面投影 D。都不也许5．圆柱的三面投影中，(B ）为矩形。A.有一面投影 B。有两面投影 C.有三面投影 D。都不也许6．圆锥体的三面投影中，( B ）为三角形。A.有一面投影 B。有两面投影 C.有三面投影 D.都不也许7．组合体的构成方式不包括（C ）。A。叠加式 B。切割式 C.线面式 D。混合式8．有关半剖面图的说法,如下错误的是（ C ） 。A.半剖面图和半外形图以对称线为界 B.对称线画成单点长划线 C.半剖面图不画剖切符号 D。半剖面图图名为“X—X 剖面图”的形式 9。下列比例最大的是（B ）A。 1：1 B. 5：1 C. 1：50 D。 1:10010. 在尺寸标注中，尺寸线为(C)A. 粗实线 B。 中实线 C。 细实线 D。 单点长划线11。 一种完整的尺寸所包含的四个基本要素是（B ）A。 尺寸界线、尺寸线、数字和箭头 B. 尺寸界线、尺寸线、尺寸起止符号和数字C。 尺寸界线、尺寸线、尺寸数字和单位 D. 尺寸线、起止符号、箭头和尺寸数字12. 图形上标注的尺寸数字表达(C ）A. 画图的尺寸 B。 随比例变化的尺寸 C。 物体的实际尺寸 D. 图线的长度尺寸13。 三视图是（D ) A. 斜投影 B。 中心投影 C。 单面正投影 D. 多面正投影14. 当直线与投影面垂直时，其在该投影面上的投影具有（A ） A. 积聚性 B。 真实性 C。 类似性 D. 收缩性15. 物体左视图的投影方向是（C ) A。 由前向后 B. 由后向前 C. 由右向左 D. 由左向右16. 左视图反应了物体的什么方位（C ） A。 上下 B。 左右 C。 上下前后 D. 前后左右17。 物体主视图的投影方向是（ A） A. 由前向后 B。 由后向前 C. 由右向左 D. 由左向右18。主视图反应了物体的什么方位（A ） A. 上下左右 B. 左右 C。 上下前后 D。 前后19。 物体俯视图的投影方向是（D ） A. 由前向后 B. 由下向上 C。 由右向左 D. 由上向下20 俯视图反应了物体的什么方位（B ） A...
