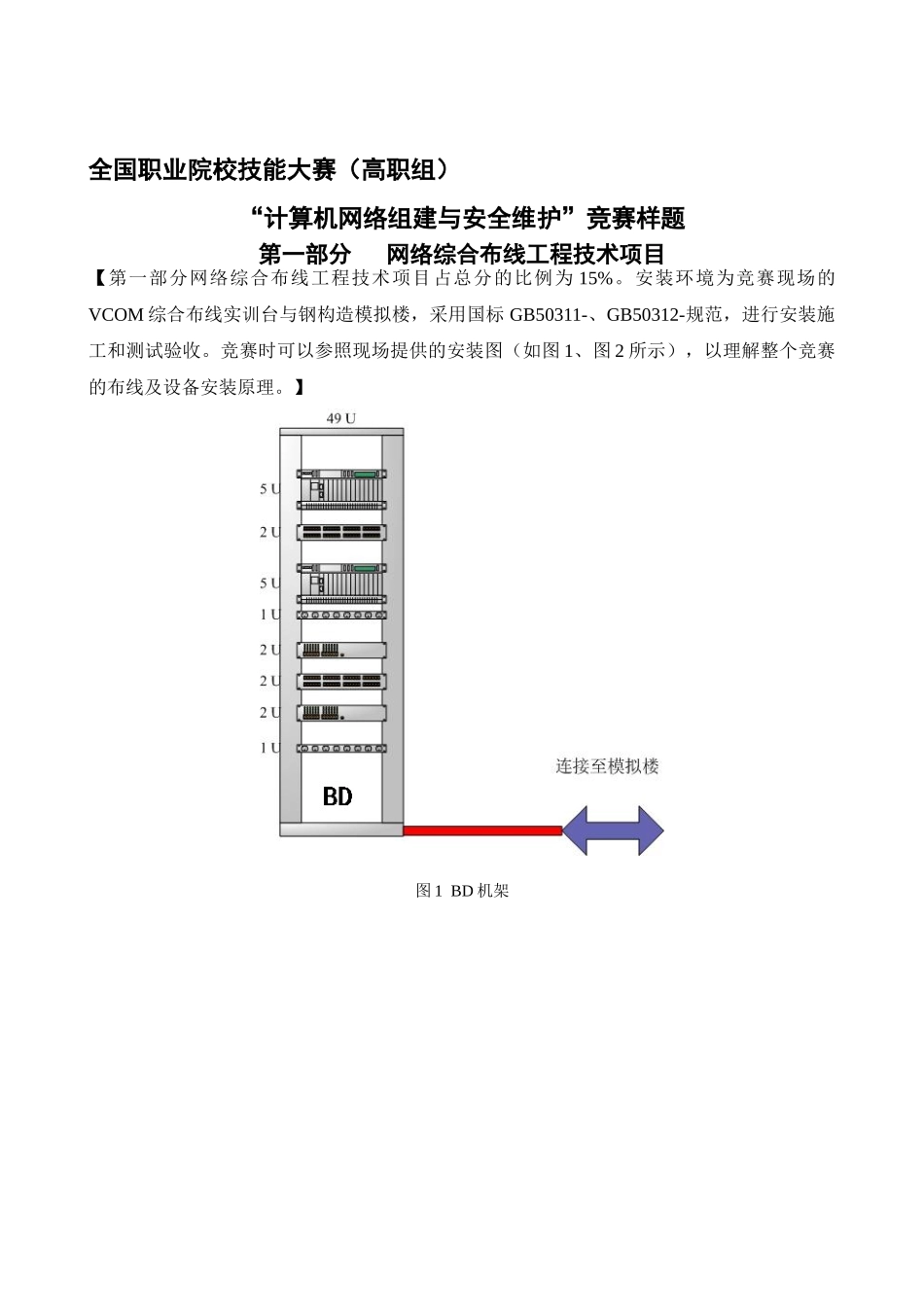

全国职业院校技能大赛(高职组) “计算机网络组建与安全维护”竞赛样题第一部分 网络综合布线工程技术项目【第一部分网络综合布线工程技术项目占总分的比例为 15%。安装环境为竞赛现场的VCOM 综合布线实训台与钢构造模拟楼,采用国标 GB50311-、GB50312-规范,进行安装施工和测试验收。竞赛时可以参照现场提供的安装图(如图 1、图 2 所示),以理解整个竞赛的布线及设备安装原理。】图 1 BD 机架(注:此为模拟楼管槽立面安装展开图)图 2 模拟楼一、BD机架设备安装1.干线电缆端接在标为 BD 的机架上安装超五类 24 口 RJ45 配线架 1 个,并布两根主干双绞线端接至配线架上的 1、2 号端口。从 BD 机架处铺设一 39*19PVC 线槽至模拟楼,沿模拟楼左侧墙下沿铺到 FD1 机柜正下方,布 2 根双绞线分别端接到 FD1 和 FD2 的配线架上的 1、2 号端口。2.机柜配线设备安装① 在 FD1,FD2 分别安装超 5 类 RJ45 数据配线架。② 在 BD 机架的互换机下方 1U 处安装理线架 1 个,手工制作恰当长度的数据跳线 2 条,并将跳线通过理线架插接至互换机,完毕数据主干级联和形成 FD 数据配线架到工作区信息点的有源连接。二、钢构造模拟楼工程项目施工 请参照图 2 完毕下列施工项目。1. 垂直主干链路安装从机柜左侧楼板垂直管井开口处安装 39*19PVC 线槽 1 条至模拟楼下层 FD1 和 FD2 机柜正下方,并从机柜下方引入。布放垂直主干双绞线 2 条,端接至上下层数据配线架 3、4 号端口,配线架在机柜中的位置靠下。2.水平线管槽链路安装① 下层水平槽链路安装。从 FD1 的 9U 机柜引出口安装水平线槽 1 条,延伸至右侧,线槽安装在右侧墙体,距地面约 20 厘米处,线槽向外延伸 1.2 米。在线槽的终端处采用线槽弯角向上延伸 10 厘米,安装 86 型底盒 1 个。在距离终端 40 厘米处,采用线槽三通头向上延伸 10 厘米安装 86 型底盒 1 个。由下层 FD1 机柜配线架向 2 个终端底盒各布放双绞线 1 条,配线架端端接在 5、6 号端口。② 上层水平管槽链路安装。从 FD2 的 6U 机柜引出口安装水平线槽 1 条与线管 1 条,所有向右侧延伸,线槽安装在右侧墙体侧,距楼板约 10 厘米处,向右侧墙外部延伸 1.2 米;线管在线槽上方 10 厘米处,并向右侧墙外部延伸 80 厘米。各向上弯曲 10 厘米,且线槽弯曲位采用直角手工成型,线管弯曲位采用弯管器直接弯曲...
