2025年机械制图考试大纲

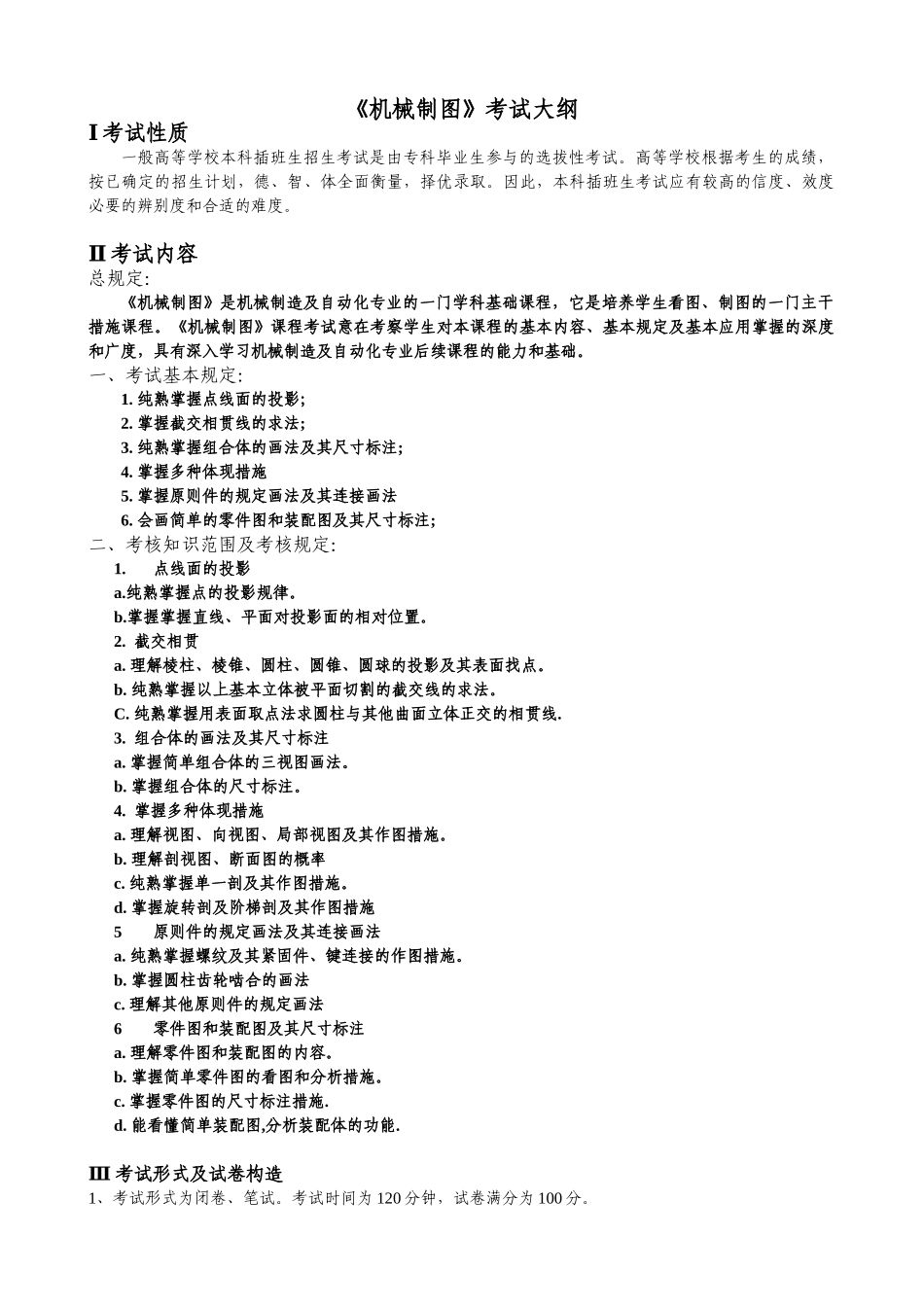

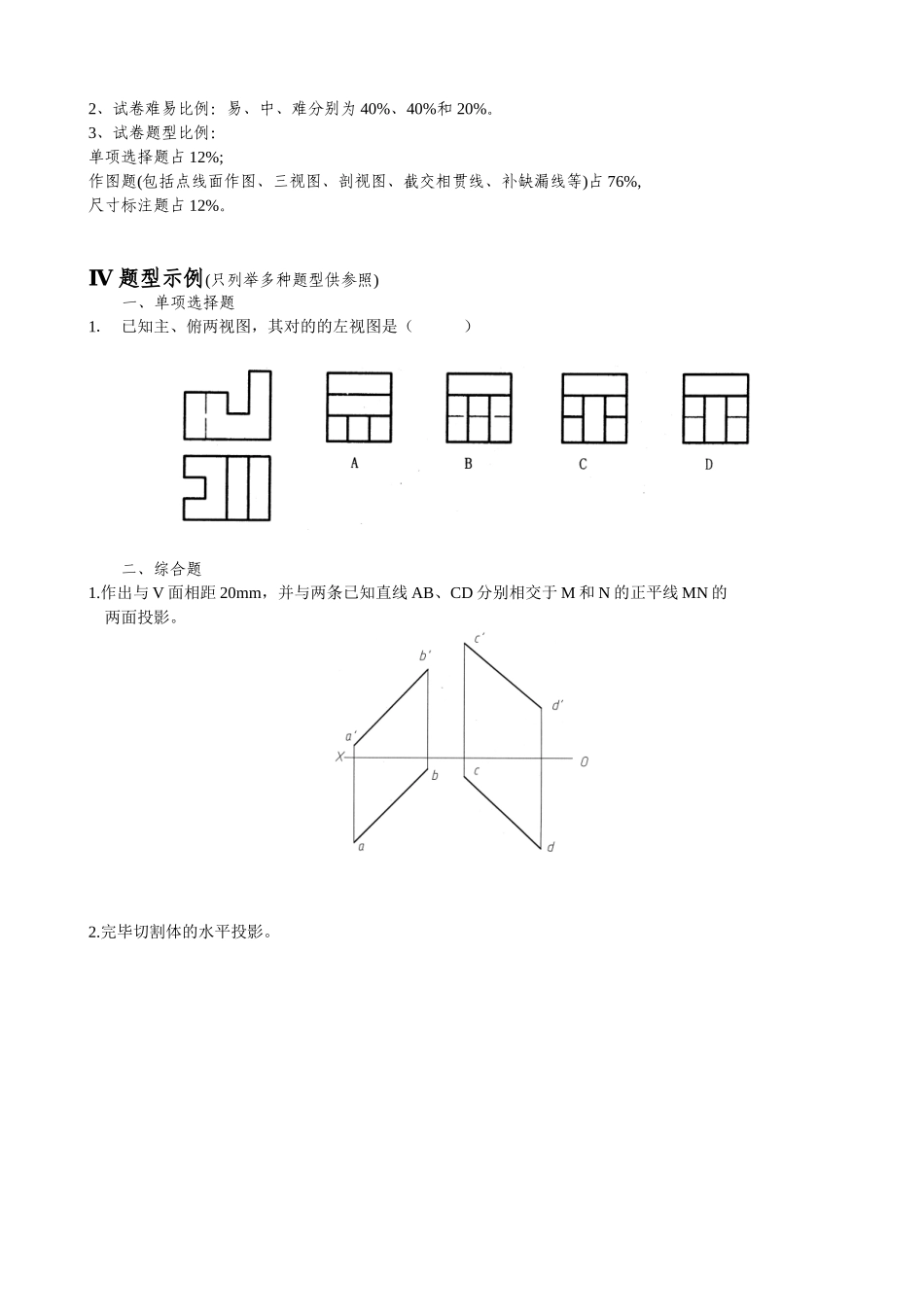

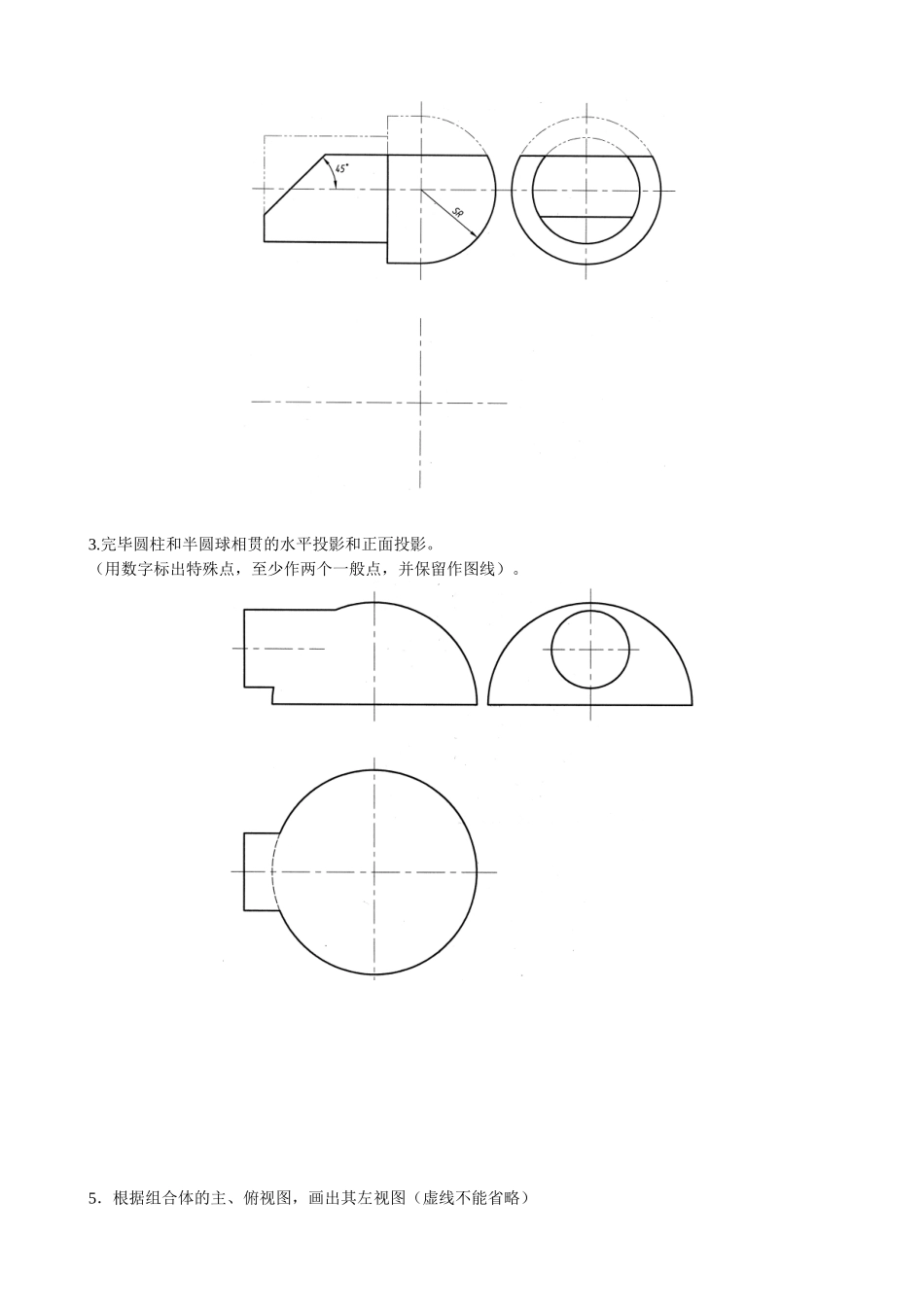

《机械制图》考试大纲Ⅰ 考试性质一般高等学校本科插班生招生考试是由专科毕业生参与的选拔性考试。高等学校根据考生的成绩，按已确定的招生计划，德、智、体全面衡量，择优录取。因此，本科插班生考试应有较高的信度、效度必要的辨别度和合适的难度。Ⅱ 考试内容总规定： 《机械制图》是机械制造及自动化专业的一门学科基础课程，它是培养学生看图、制图的一门主干措施课程。《机械制图》课程考试意在考察学生对本课程的基本内容、基本规定及基本应用掌握的深度和广度，具有深入学习机械制造及自动化专业后续课程的能力和基础。一、考试基本规定：1. 纯熟掌握点线面的投影；2. 掌握截交相贯线的求法;3. 纯熟掌握组合体的画法及其尺寸标注;4. 掌握多种体现措施5. 掌握原则件的规定画法及其连接画法6. 会画简单的零件图和装配图及其尺寸标注;二、考核知识范围及考核规定：1.点线面的投影a.纯熟掌握点的投影规律。b.掌握掌握直线、平面对投影面的相对位置。2. 截交相贯a. 理解棱柱、棱锥、圆柱、圆锥、圆球的投影及其表面找点。b. 纯熟掌握以上基本立体被平面切割的截交线的求法。C. 纯熟掌握用表面取点法求圆柱与其他曲面立体正交的相贯线.3. 组合体的画法及其尺寸标注a. 掌握简单组合体的三视图画法。b. 掌握组合体的尺寸标注。4. 掌握多种体现措施a. 理解视图、向视图、局部视图及其作图措施。b. 理解剖视图、断面图的概率c. 纯熟掌握单一剖及其作图措施。d. 掌握旋转剖及阶梯剖及其作图措施5原则件的规定画法及其连接画法a. 纯熟掌握螺纹及其紧固件、键连接的作图措施。b. 掌握圆柱齿轮啮合的画法c. 理解其他原则件的规定画法6零件图和装配图及其尺寸标注a. 理解零件图和装配图的内容。b. 掌握简单零件图的看图和分析措施。c. 掌握零件图的尺寸标注措施.d. 能看懂简单装配图,分析装配体的功能.Ⅲ 考试形式及试卷构造1、考试形式为闭卷、笔试。考试时间为 120 分钟，试卷满分为 100 分。2、试卷难易比例：易、中、难分别为 40%、40%和 20%。3、试卷题型比例：单项选择题占 12%;作图题(包括点线面作图、三视图、剖视图、截交相贯线、补缺漏线等)占 76%,尺寸标注题占 12%。Ⅳ 题型示例(只列举多种题型供参照)一、单项选择题1． 已知主、俯两视图，其对的的左视图是（ ）二、综合题1.作出与 V 面相距 20mm，并与两条已知直线 AB、CD 分别相交于 M 和 N 的正平线 MN 的两面投影。2.完毕切割体的...
