2025年汽车机械基础形成性作业VIP专享

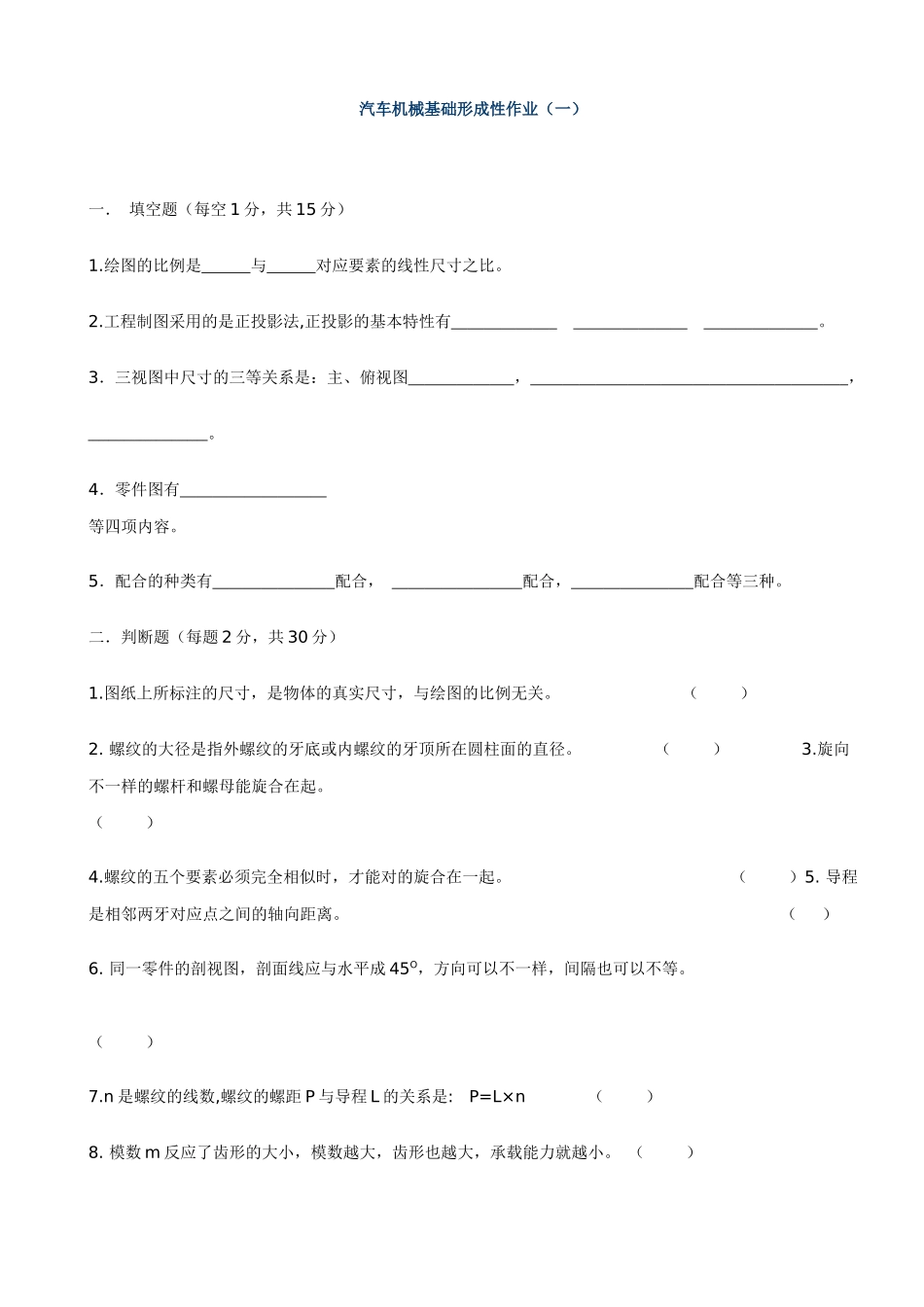

汽车机械基础形成性作业（一）一． 填空题（每空 1 分，共 15 分）1.绘图的比例是 与 对应要素的线性尺寸之比。2.工程制图采用的是正投影法,正投影的基本特性有 。3．三视图中尺寸的三等关系是：主、俯视图 ， ， 。4．零件图有 等四项内容。5．配合的种类有 配合， 配合， 配合等三种。二．判断题（每题 2 分，共 30 分）1.图纸上所标注的尺寸，是物体的真实尺寸，与绘图的比例无关。 （ ）2. 螺纹的大径是指外螺纹的牙底或内螺纹的牙顶所在圆柱面的直径。 （ ） 3.旋向不一样的螺杆和螺母能旋合在起。 （ ）4.螺纹的五个要素必须完全相似时，才能对的旋合在一起。 （ ）5. 导程是相邻两牙对应点之间的轴向距离。 （ ） 6. 同一零件的剖视图，剖面线应与水平成 45O，方向可以不一样，间隔也可以不等。 （ ） 7.n 是螺纹的线数,螺纹的螺距 P 与导程 L 的关系是: P=L×n （ ）8. 模数 m 反应了齿形的大小，模数越大，齿形也越大，承载能力就越小。 （ ）9.半剖视图合用于对称零件，二分之一画成视图，以反应外形，二分之一画成剖视，以反应内形。 （ ） 10．齿轮的分度圆是指轮齿的齿厚 s 和齿槽间 e 相等的圆。 （ ）11．原则公差有 20 个等级，代号为 IT01、IT0、IT1、IT2、……IT18、精度按代号次序依次减少。 （ ）12．公差带越宽，尺寸公差的数值就越小，容许尺寸的变动量也越小。 （ ）13．基本偏差是指上偏差和下偏差中远离零线的那个偏差。 （ ）14．零件图中的技术规定包括尺寸公差、形位公差、表面粗糙度等内容。 （ ）15．基孔制中孔的基本偏差代号是 H，其上偏差为 0。 （ ）三.选择题（每题 2 分，共 28 分）1．图样中选用的比例 2：1 是（ ）的比例。A 缩小 B 放大 C 原值2．图样上的虚线用来表达（ ）。 A 圆的中心线 B 可见轮廓线 C 不可见轮廓线 3．国标规定，机械图样中的尺寸不加注明的尺寸单位均是（ ）。 A m B mm C cm 4．一般螺纹的公称直径是指螺纹的（ ）。 A 大径 B 中径 C 小径 5.轮齿的齿厚 S 与齿槽宽 e 相等的圆是（ ）。 A 齿顶圆 B 齿根圆 C 分度圆 6.轮齿的齿顶高 ha 比齿根高 hf（ ）。 A 长 B 相等 C 短 7.当孔的实际尺寸（ ）轴的实际尺寸时，是间隙配合。A 不不小于 B 等于 C 不小于8.从公差带图上看，孔的公差带在轴的公差带之下时，属于（ ）配合。 A 间...
