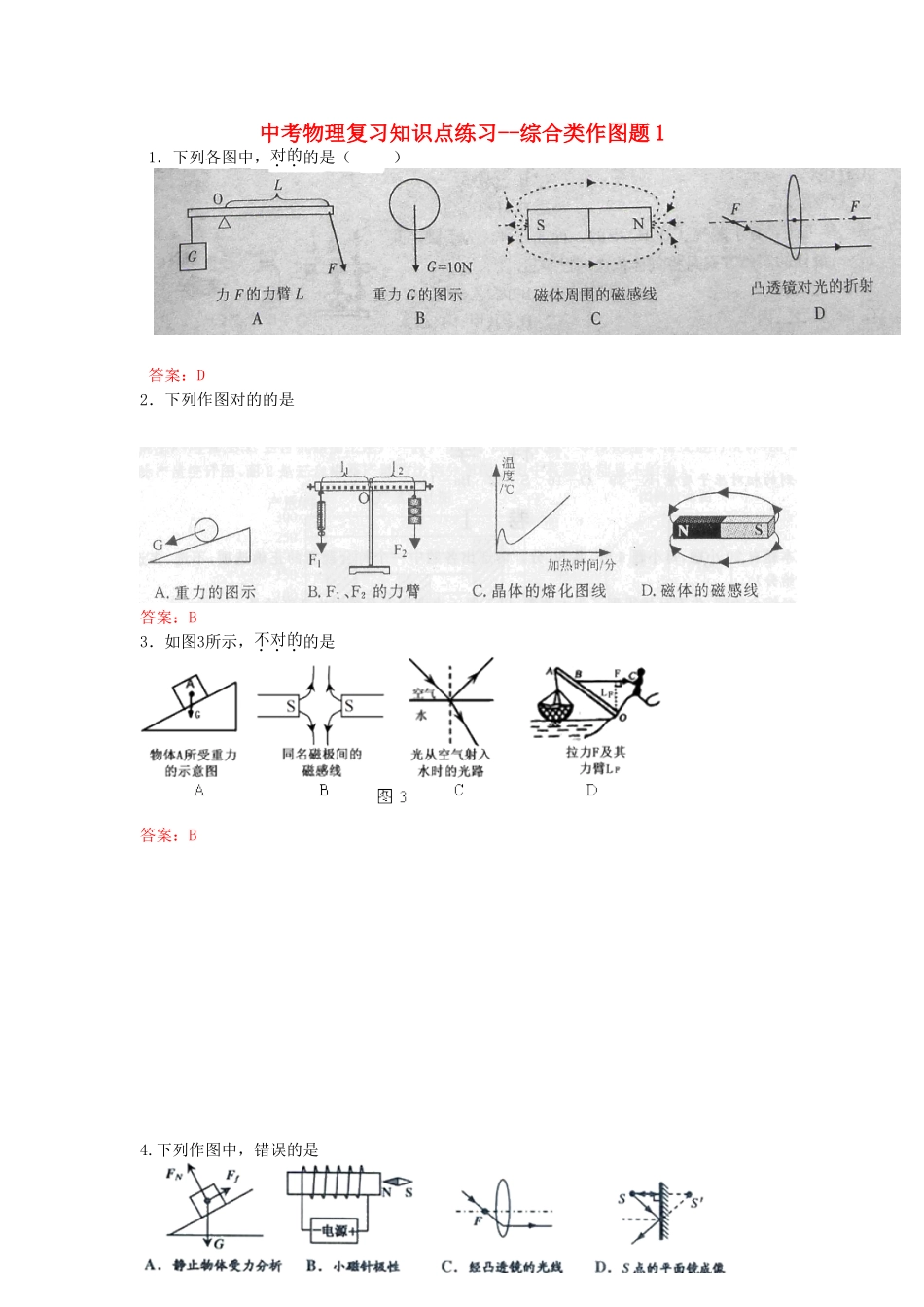

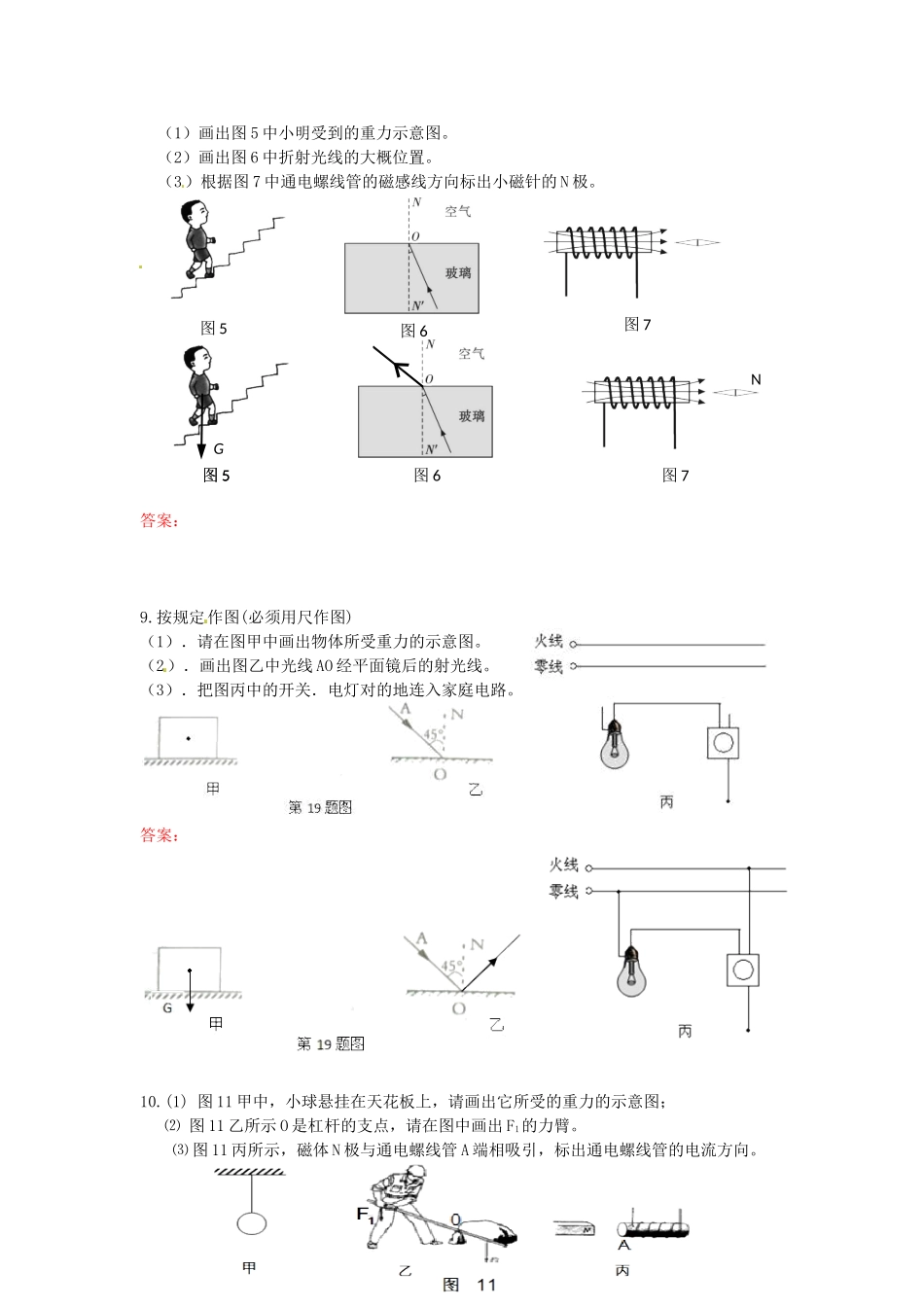

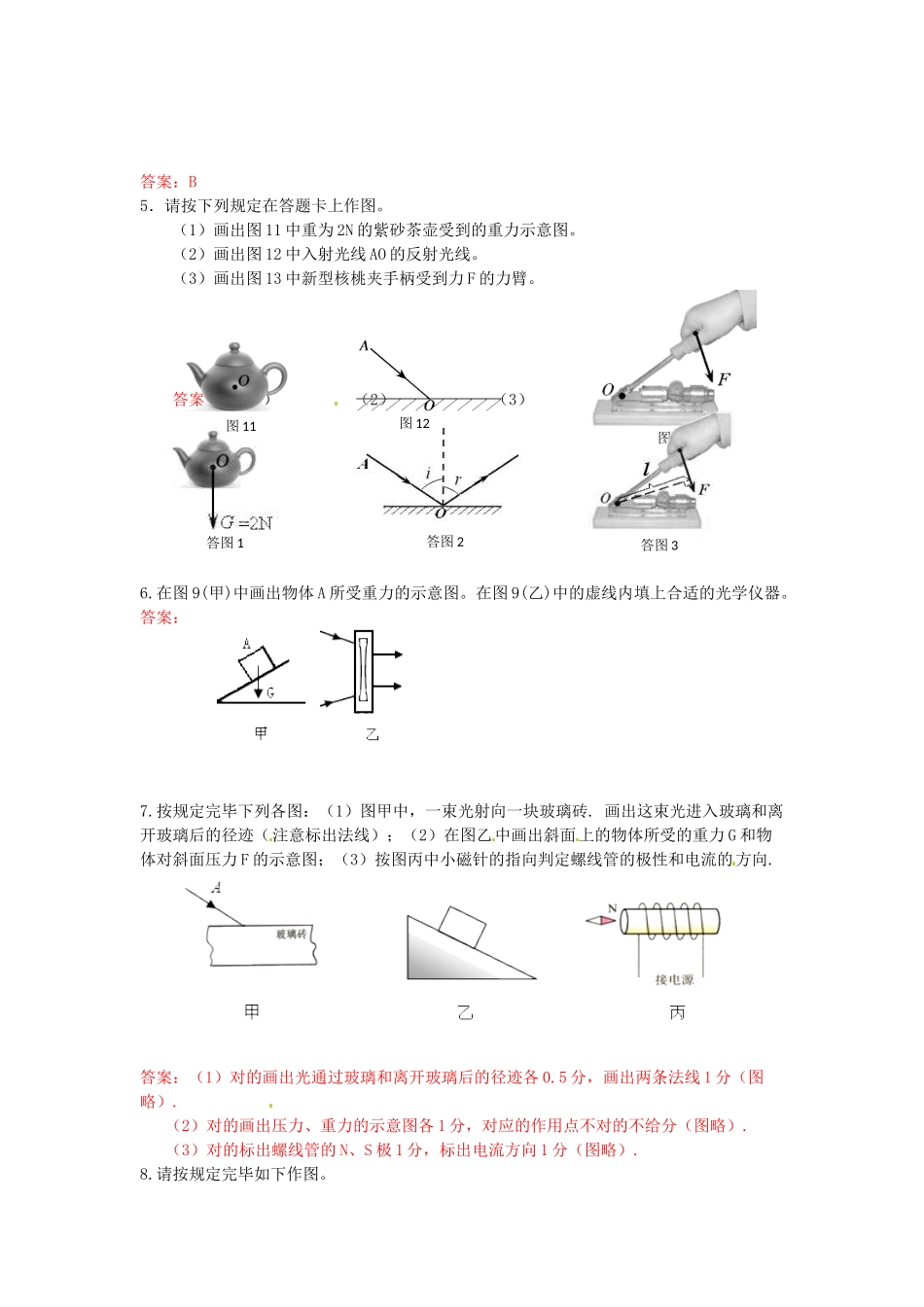

中考物理复习知识点练习--综合类作图题 11．下列各图中，对的的是（ ）答案：D2．下列作图对的的是答案：B3．如图3所示，不对的的是 答案：B4.下列作图中，错误的是答案：B5．请按下列规定在答题卡上作图。（1）画出图 11 中重为 2N 的紫砂茶壶受到的重力示意图。（2）画出图 12 中入射光线 AO 的反射光线。（3）画出图 13 中新型核桃夹手柄受到力 F 的力臂。答案：．（1） （2） （3）6.在图 9(甲)中画出物体 A 所受重力的示意图。在图 9(乙)中的虚线内填上合适的光学仪器。答案：7.按规定完毕下列各图：（1）图甲中，一束光射向一块玻璃砖. 画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）；（2）在图乙中画出斜面上的物体所受的重力 G 和物体对斜面压力 F 的示意图；（3）按图丙中小磁针的指向判定螺线管的极性和电流的方向.答案：（1）对的画出光通过玻璃和离开玻璃后的径迹各 0.5 分，画出两条法线 1 分（图略）. （2）对的画出压力、重力的示意图各 1 分，对应的作用点不对的不给分（图略）.（3）对的标出螺线管的 N、S 极 1 分，标出电流方向 1 分（图略）.8.请按规定完毕如下作图。图 11图 12图 13答图 1答图 2答图 3（1）画出图 5 中小明受到的重力示意图。（2）画出图 6 中折射光线的大概位置。（3）根据图 7 中通电螺线管的磁感线方向标出小磁针的 N 极。答案：9.按规定作图(必须用尺作图)（1）．请在图甲中画出物体所受重力的示意图。（2）．画出图乙中光线 AO 经平面镜后的射光线。（3）．把图丙中的开关．电灯对的地连入家庭电路。 答案：10.(1) 图 11 甲中，小球悬挂在天花板上，请画出它所受的重力的示意图；⑵ 图 11 乙所示 O 是杠杆的支点，请在图中画出 F1的力臂。 ⑶ 图 11 丙所示，磁体 N 极与通电螺线管 A 端相吸引，标出通电螺线管的电流方向。 图 5图 6图 7图 5图 5G图 7N图 6答案：11.请根据题意作图：⑴粗细均匀重为 3N 的木棒靠在墙上如图 11 所示，请你在图上作出木棒所受重力的示意图。⑵请你在图 12 上标明通电螺线管的 N、S 极。⑶请你完毕图 13 的光路图。答案：⑴（1分）三要素对的并标上G ⑵（1 分）左 N 或右 S ⑶（2 分）实线有箭头，每画对一条光线得 1 分12.根据规定作图： (1)图 9 中的物体 A 重 1ON，画出 A 受到重力的示意图； (2)根据入射光和折射光的方向，在图 10 的方框中画出合适的透镜； (3)在图 11 中，根据电源正、负极的方向．标出通电螺线管上的电流方向和 N、S 极(4)在图 12 中，根据光的反射定律，画出入射光线 AO 的反射光线 OB：(5)在图 13 中画出力 F 对支点0 的力臂 L；
