2025年电子科大模电期末真题

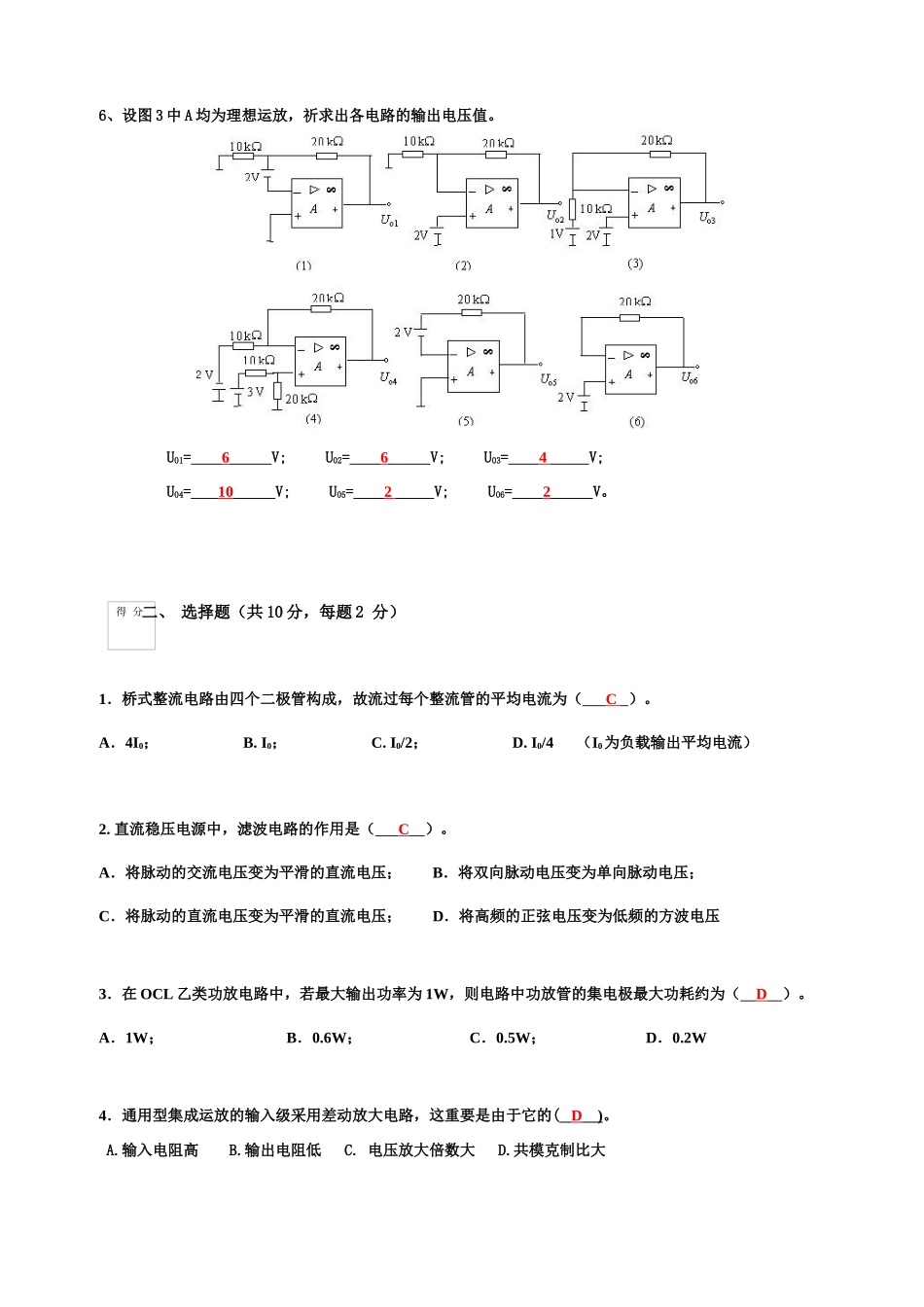

得 分学院___________________ 系别____________ 班次_____________ 学号__________ 姓名________________………….……密…..……….封……..……线………..…以………..…内………....答…………...题…………..无…….….效…..………………..电子科技大学二零 一零 至二零 一一 年第 1 学期期 末 考试 模拟电路基础 课程考试题 A 卷 （ 120 分钟） 考试形式： 开卷 考试日期 2011 年 1 月 5 日课程成绩构成：平时 20 分， 期中 20 分， 试验 0 分， 期末 60 分一二三四五六七八九十合计复核人签名得分签名一、填空题（共 30 分，共 15 个空格，每个空格 2 分）1、共发射极放大器（NPN 管），若静态工作点设置偏高，也许产生_饱和__失真，此时集电极电流会出现 __上___（上、下）削峰失真。2、某晶体管的极限参数 PCM = 200 mW，ICM = 100 mA，U(BR)CEO = 30 V，若它的工作电压 UCE为 10 V，则工作电流不得超过 20 mA；若工作电流 IC = 1 mA，则工作电压不得超过 30 V。4、电路及直流测试成果如图 1 所示，分别指出它们工作在下列三个区中的哪一种区(恒流区、夹断区、可变电阻区)。图 1(a) 恒流区 ; (b) 可变电阻区 。5、由三端集成稳压器构成的直流稳压电路如图 2 所示。已知W7805 的输出电压为 5V，IQ＝10 mA，晶体管的 β＝50，|UBE|＝0.7 V，电路的输入电压 UI＝16 V，三极管处在 放大 （放大，饱和，截止）状态， R1上的电压为 5.7 V，输出电压 Uo为 9 V。图 2 得 分6、设图 3 中 A 均为理想运放，祈求出各电路的输出电压值。U01= 6 V; U02= 6 V; U03= 4 V;U04= 10 V; U05= 2 V; U06= 2 V。 二、 选择题（共 10 分，每题 2 分）1．桥式整流电路由四个二极管构成，故流过每个整流管的平均电流为（ C ）。A．4I0； B. I0； C. I0/2； D. I0/4 （I0为负载输出平均电流）2. 直流稳压电源中，滤波电路的作用是（ C ）。A．将脉动的交流电压变为平滑的直流电压； B．将双向脉动电压变为单向脉动电压；C．将脉动的直流电压变为平滑的直流电压； D．将高频的正弦电压变为低频的方波电压3．在 OCL 乙类功放电路中，若最大输出功率为 1W，则电路中功放管的集电极最大功耗约为（ D ）。A．1W； B．0.6W； C．0.5W； D．0.2W 4．通用型集成运放的输入级采用差动放大电路，这重要是由于它的( D ...
