2025年电气控制与PLC理论考试试卷

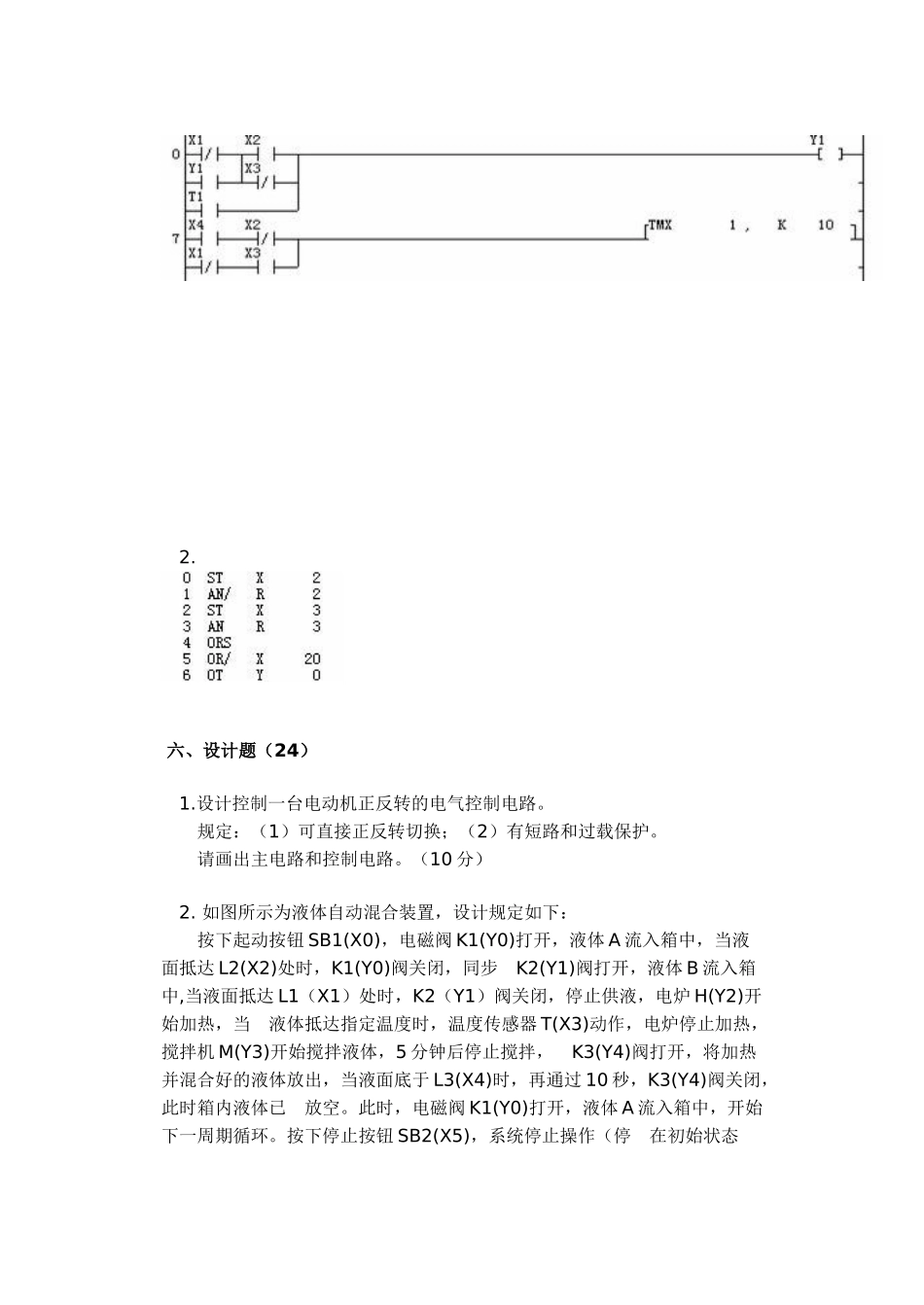

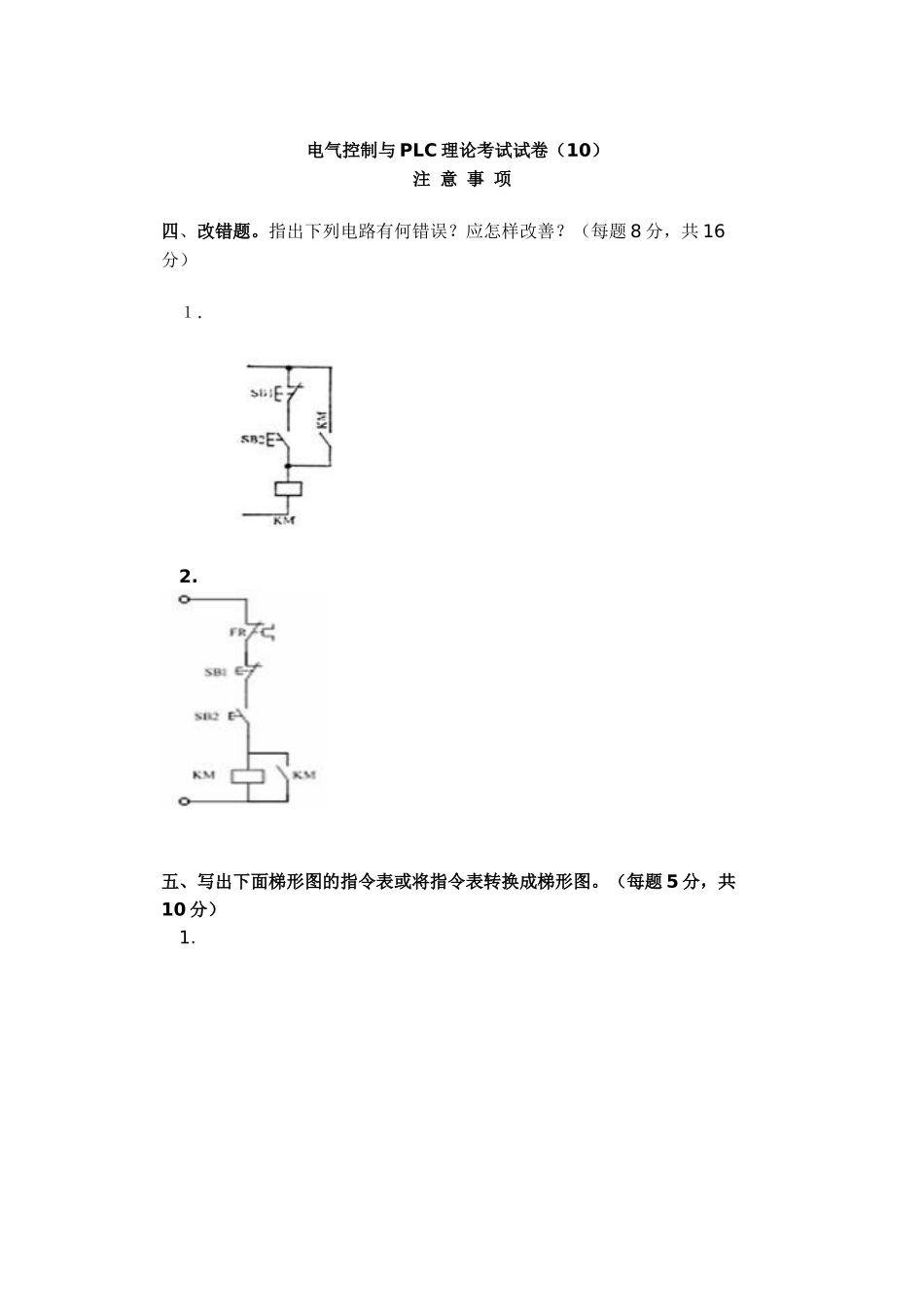

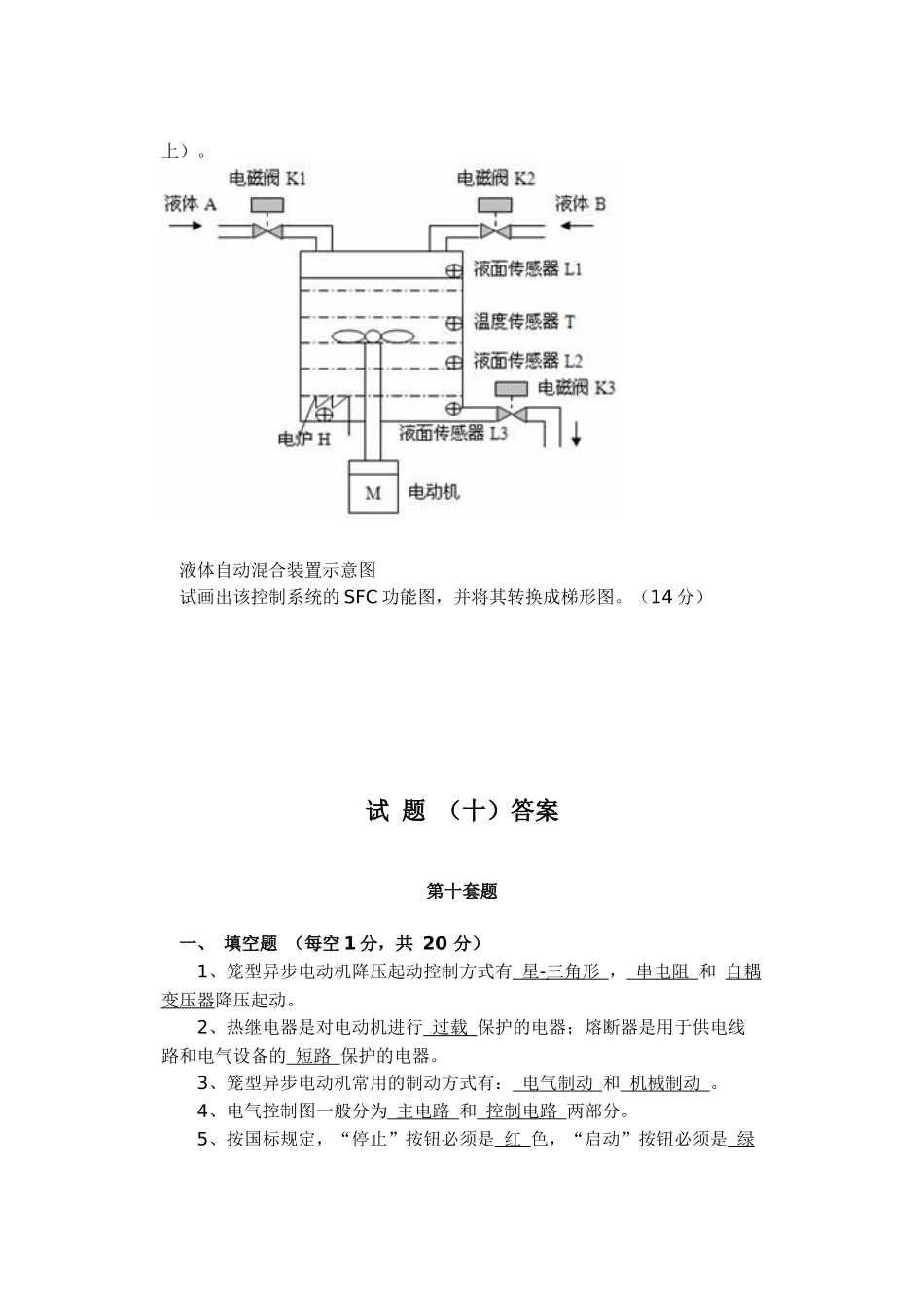

电气控制与 PLC 理论考试试卷（10） 注 意 事 项 四、改错题。指出下列电路有何错误？应怎样改善？（每题 8 分，共 16分） １. 2. 五、写出下面梯形图的指令表或将指令表转换成梯形图。（每题 5 分，共10 分） 1. 2. 六、设计题（24） 1.设计控制一台电动机正反转的电气控制电路。 规定：（1）可直接正反转切换；（2）有短路和过载保护。 请画出主电路和控制电路。（10 分） 2. 如图所示为液体自动混合装置，设计规定如下： 按下起动按钮 SB1(X0)，电磁阀 K1(Y0)打开，液体 A 流入箱中，当液面抵达 L2(X2)处时，K1(Y0)阀关闭，同步 K2(Y1)阀打开，液体 B 流入箱中,当液面抵达 L1（X1）处时，K2（Y1）阀关闭，停止供液，电炉 H(Y2)开始加热，当 液体抵达指定温度时，温度传感器 T(X3)动作，电炉停止加热，搅拌机 M(Y3)开始搅拌液体，5 分钟后停止搅拌， K3(Y4)阀打开，将加热并混合好的液体放出，当液面底于 L3(X4)时，再通过 10 秒，K3(Y4)阀关闭，此时箱内液体已 放空。此时，电磁阀 K1(Y0)打开，液体 A 流入箱中，开始下一周期循环。按下停止按钮 SB2(X5)，系统停止操作（停 在初始状态上）。 液体自动混合装置示意图 试画出该控制系统的 SFC 功能图，并将其转换成梯形图。（14 分） 试 题 （十）答案 第十套题 一、 填空题 （每空 1 分，共 20 分） 1、笼型异步电动机降压起动控制方式有 星 - 三角形 ， 串电阻 和 自耦变压器降压起动。 2、热继电器是对电动机进行 过载 保护的电器；熔断器是用于供电线路和电气设备的 短路 保护的电器。 3、笼型异步电动机常用的制动方式有： 电气制动 和 机械制动 。 4、电气控制图一般分为 主电路 和 控制电路 两部分。 5、按国标规定，“停止”按钮必须是 红 色，“启动”按钮必须是 绿 色。 6、FP1 指令系统可分为 基本指令 和 高级指令 两大类。 7、R901C 是 1 秒时钟 特殊辅助继电器。 8、阐明下列指令意义： ST 初始加载指令 OT 输出指令 AN/与非指令 KP 保持指令 SET 置位指令 RST 复位指令 二、选择题（每题２分，共 20 分） １、由于电弧的存在，将导致（ A ） A 电路分断时间加长 B 电路分断时间缩短 C 电路分断时间不变 D 分断能力提高 2、熔断器的额定电流与熔体的额定电流（ B ） A 是一回事 B 不是一回事 C 不确定 3、甲乙两个接触器，欲实现...
