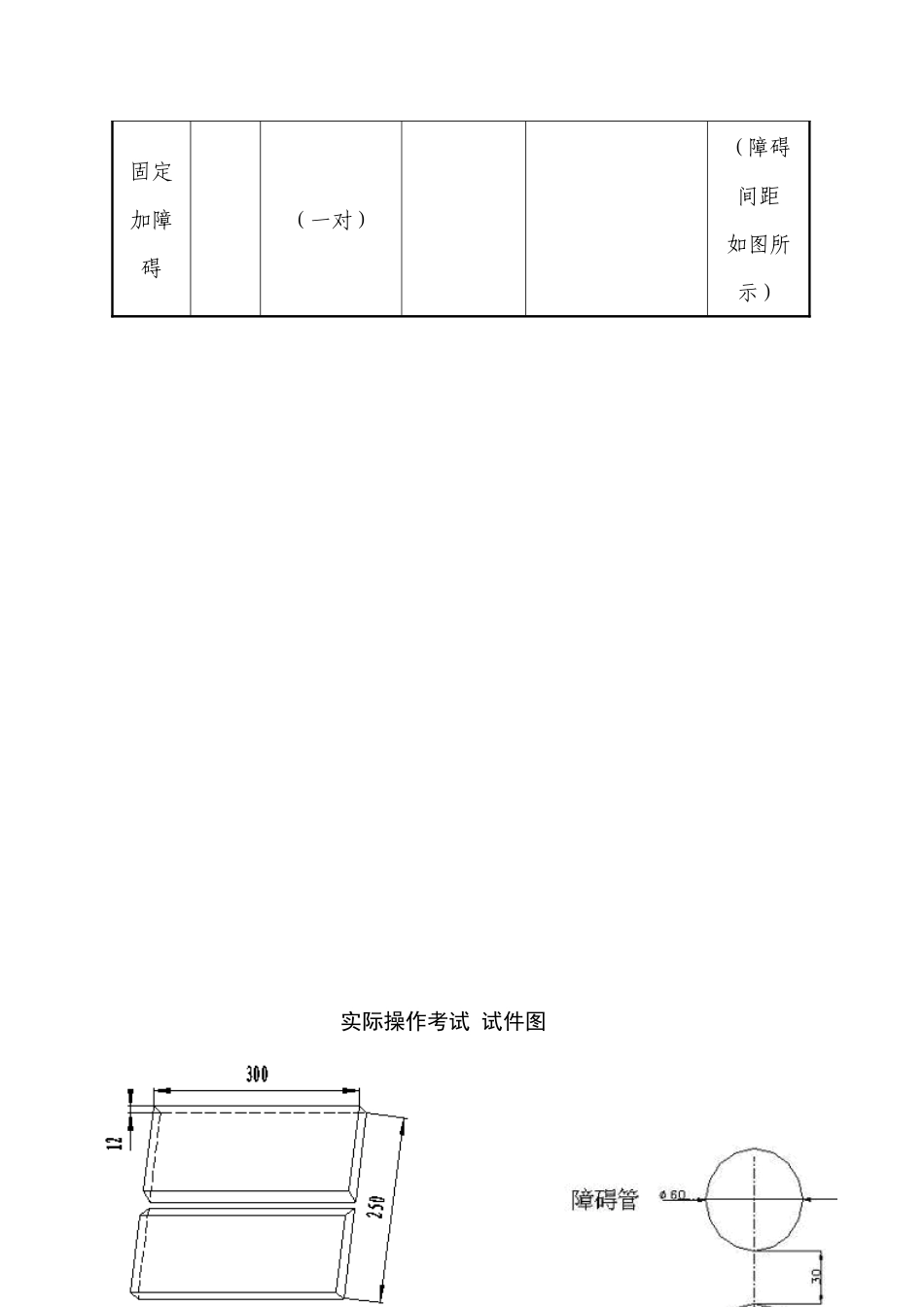

沈阳市“百千万技能人才培育工程”和职工职业技能竞赛活动焊工实际操作试题和竞赛规则一、 实际操作比赛项目及评分原则所有选手比赛项目，比赛成果记入个人成绩和参与团体比赛的团体总分（见下表和图）：1、比赛项目和评分原则实际操作比赛项目比赛项目材质试件规格（mm）焊接措施焊材型号、规格（mm）坡口角度板：对接横焊Q235300×125×12（一对）焊条电弧焊焊材型号：E5015底层：Ф3.2 焊条其他：Ф4.0 焊条单侧：32°±1°管：45°固定20＃Ф133×10×100（一对）CO2焊H08Mn2SiAФ1.2CO2实芯焊丝单侧：32°±1°管：水平20#Ф60×4×100全氩弧焊所有：TIG-J50φ2.5单侧：32º±1º固定加障碍（一对）（障碍间距如图所示）实际操作考试 试件图操作技能比赛评分原则项 目外观（每项)X 光拍片（每项）总分（每项)1、300×125×12板对接横焊50 分（详见附表1）50 分（见 X 线评分细则）100 分2 、 管 45º固定50 分（详见附表2）50 分（见 X 线评分细则）100 分3、管水平固定加障碍50 分（详见附表3）50 分（见 X 线评分细则）100 分注：1、焊缝未盖面、焊缝表面及根部经修补或试件做舞弊标识则该单项作 0 分处理。2、凡焊缝表面有裂纹、夹渣、未熔合、气孔、焊瘤等缺陷之一的，该试件外观为 0 分。试件的 X 射线检查根据 JB4730—94 及大赛工作文献制订评分细则进行。2、试件组对定位焊规定规定如下：（1）组对时试件的间隙、钝边、反变形均由参赛选手自定。（2）横板组对时的点固焊应采用与正式焊接相似的焊接措施和焊接材料，点固焊采用的焊接材料规格由选手自定。（3）横板对接焊试件定位焊在坡口内的两端，定位焊每段长≦20mm。（4）管子对接焊时的定位焊在正面坡口内，定位焊数不得超过三点每段长度≤20mm，且不准在仰焊位置（即 5－7 点钟位置）。3、三个项目的试件均采用单面焊双面成形完毕。4、试件焊接时的定位高度不得超过 1.2m（试件顶部标高），焊接过程中不准取下和移动或任意变化焊接位置。5、试件的焊接方向如下规定：（1）横板对接焊采用一种方向焊接，不得由中间向两端焊或由两端向中间焊，其他层数的方向和打底焊的方向要一致。（2）管子对接水平固定焊和 45°固定焊均采用两半圆自下而上焊接。6、试件焊接的所有焊接材料中焊条应符合 GB/T5117—1995 原则，氩弧焊丝应符合 TIG—J50 的规定，CO2焊丝符合 E501T-1 的规定。7、选手比赛工位、场次以抽签决定，比赛时间及有关规定如下...
