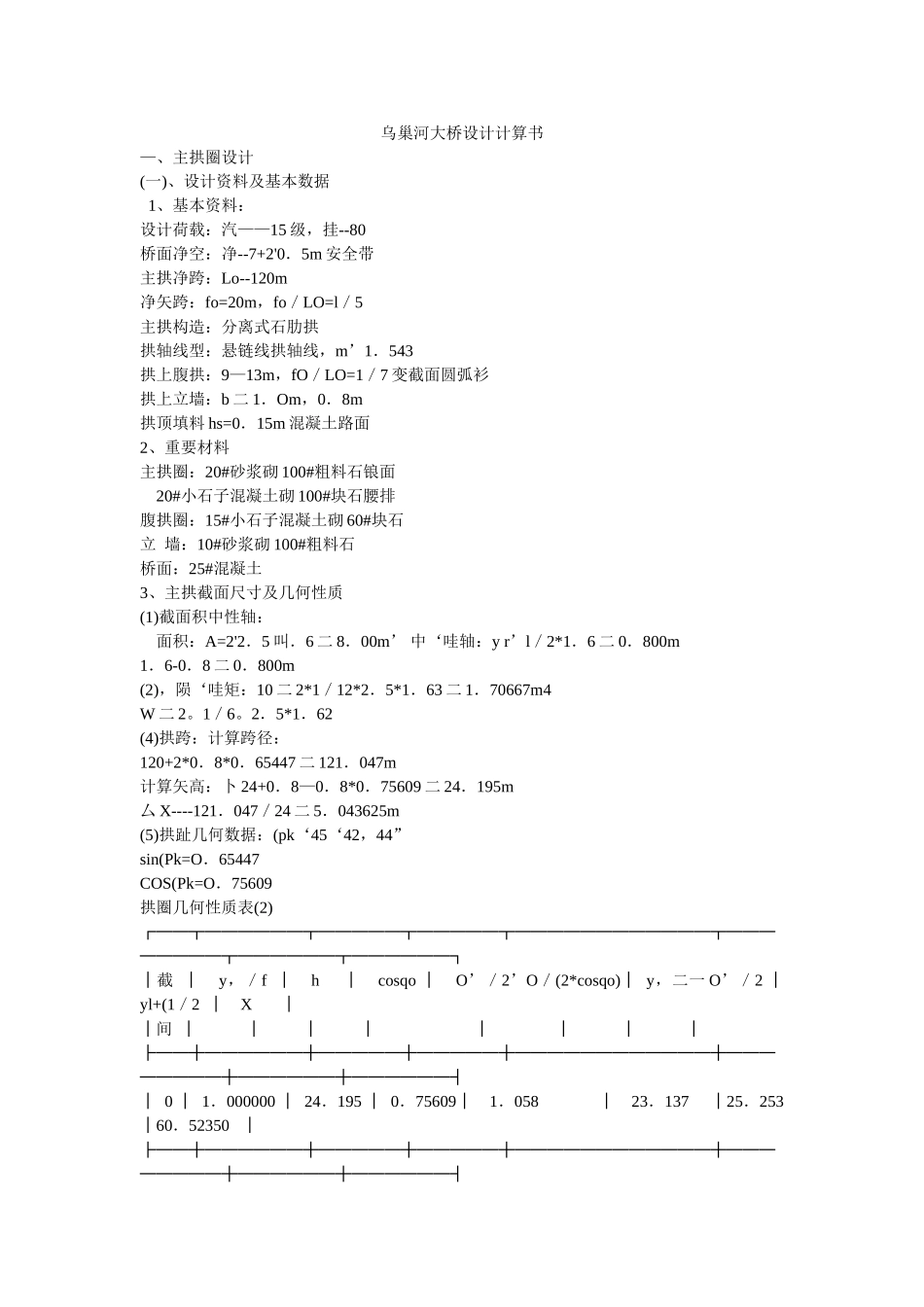

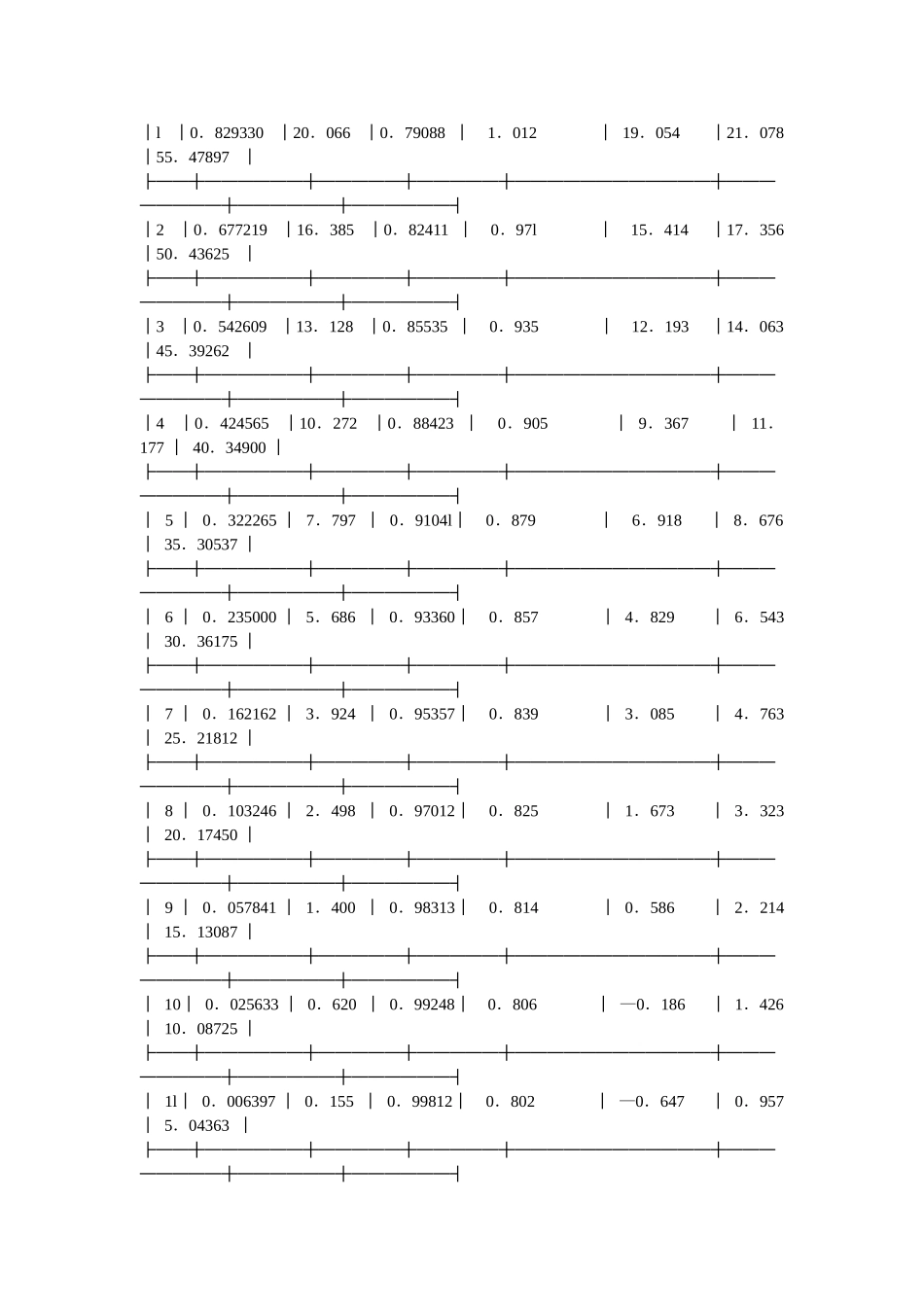

乌巢河大桥设计计算书—、主拱圈设计(一)、设计资料及基本数据 1、基本资料:设计荷载:汽——15 级,挂--80桥面净空:净--7+2'0.5m 安全带主拱净跨:Lo--120m净矢跨:fo=20m,fo/LO=l/5主拱构造:分离式石肋拱拱轴线型:悬链线拱轴线,m’1.543拱上腹拱:9—13m,fO/LO=1/7 变截面圆弧衫拱上立墙:b 二 1.Om,0.8m拱顶填料 hs=0.15m 混凝土路面2、重要材料主拱圈:20#砂浆砌 100#粗料石锒面 20#小石子混凝土砌 100#块石腰排腹拱圈:15#小石子混凝土砌 60#块石立 墙:10#砂浆砌 100#粗料石桥面:25#混凝土3、主拱截面尺寸及几何性质(1)截面积中性轴: 面积:A=2'2.5 叫.6 二 8.00m’ 中‘哇轴:y r’l/2*1.6 二 0.800m1.6-0.8 二 0.800m(2),陨‘哇矩:10 二 2*1/12*2.5*1.63 二 1.70667m4W 二 2。1/6。2.5*1.62(4)拱跨:计算跨径:120+2*0.8*0.65447 二 121.047m计算矢高:卜 24+0.8—0.8*0.75609 二 24.195m厶 X----121.047/24 二 5.043625m(5)拱趾几何数据:(pk‘45‘42,44”sin(Pk=O.65447COS(Pk=O.75609拱圈几何性质表(2)┌──┬──────┬─────┬─────┬────────────┬────────┬──────┬──────┐│截 │ y,/f │ h │ cosqo │ O’/2’O/(2*cosqo)│ y,二一 O’/2 │ yl+(1/2 │ X ││间 │ │ │ │ │ │ │ │├──┼──────┼─────┼─────┼────────────┼────────┼──────┼──────┤│ 0 │ 1.000000 │ 24.195 │ 0.75609│ 1.058 │ 23.137 │25.253 │60.52350 │├──┼──────┼─────┼─────┼────────────┼────────┼──────┼──────┤│l │0.829330 │20.066 │0.79088 │ 1.012 │ 19.054 │21.078 │55.47897 │├──┼──────┼─────┼─────┼────────────┼────────┼──────┼──────┤│2 │0.677219 │16.385 │0.82411 │ 0.97l │ 15.414 │17.356 │50.43625 │├──┼──────┼─────┼─────┼────────────┼────────┼──────┼──────┤│3 │0.542609 │13.128 │0.85535 │ 0....
