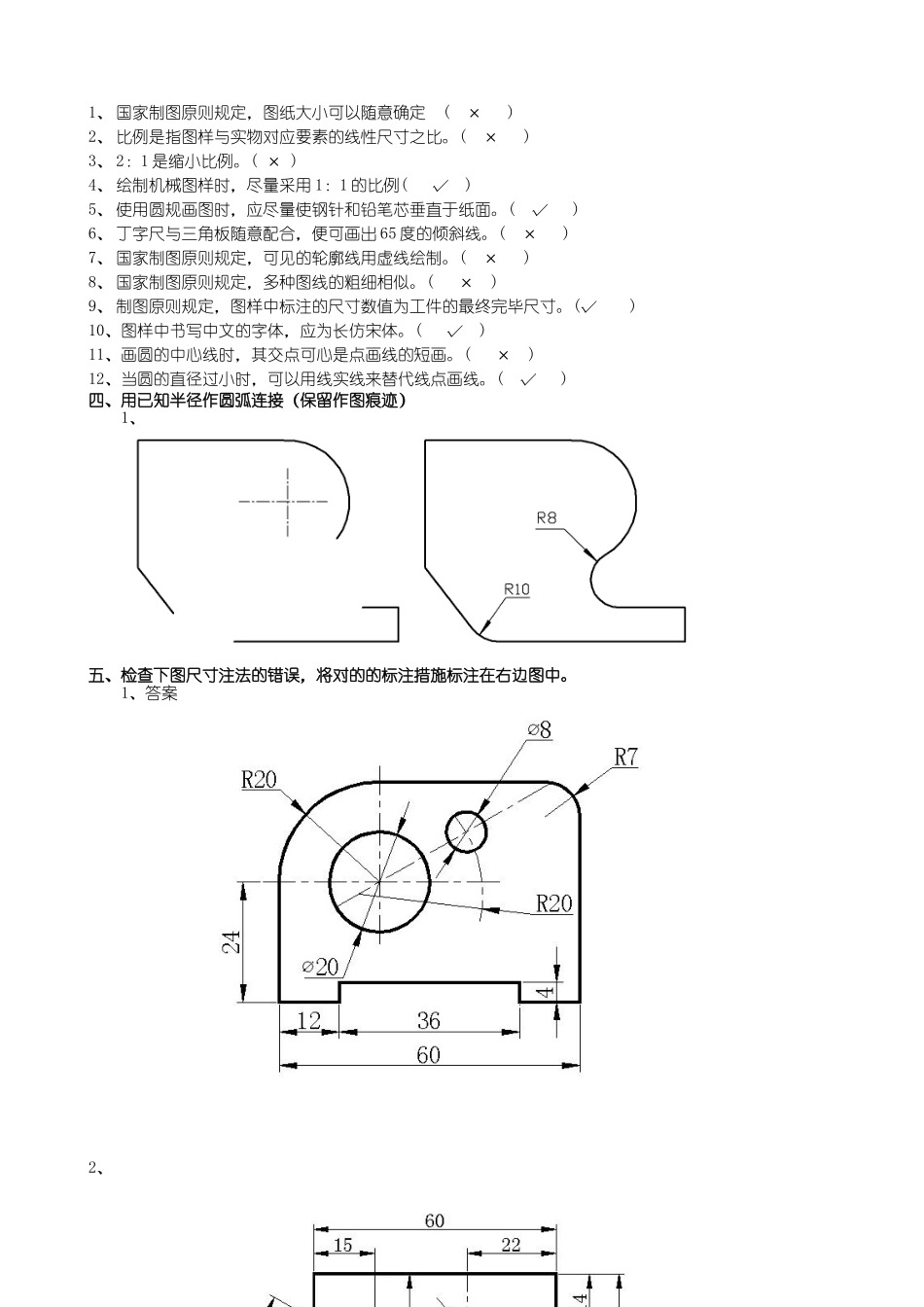

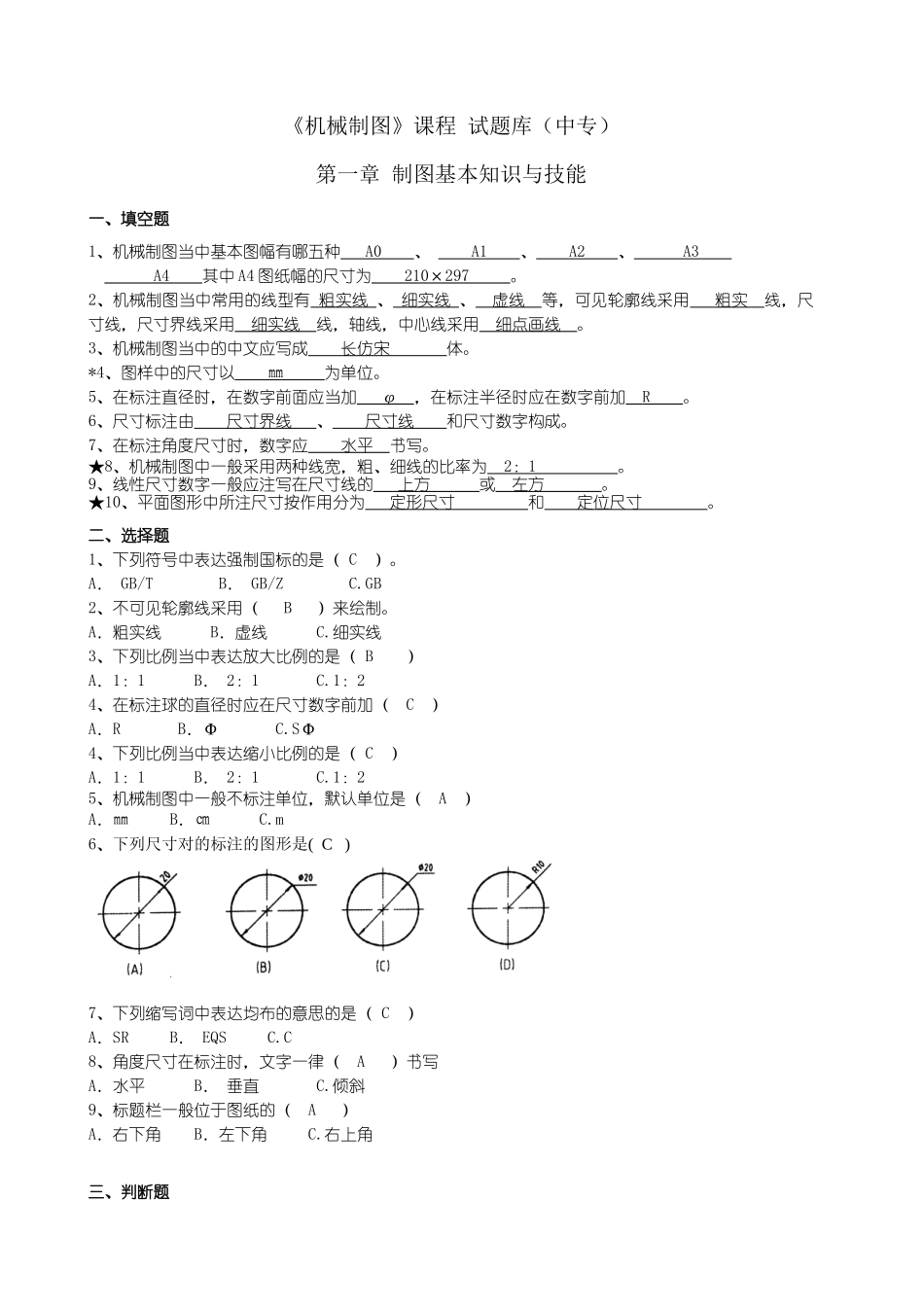

《机械制图》课程 试题库（中专）第一章 制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中 A4 图纸幅的尺寸为 210×297 。2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。3、机械制图当中的中文应写成 长仿宋 体。*4、图样中的尺寸以 ㎜ 为单位。5、在标注直径时，在数字前面应当加 φ ，在标注半径时应在数字前加 R 。6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字构成。7、在标注角度尺寸时，数字应 水平 书写。★8、机械制图中一般采用两种线宽，粗、细线的比率为 2 ： 1 。 9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。二、选择题1、下列符号中表达强制国标的是（ C ）。A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。A．粗实线 B．虚线 C.细实线3、下列比例当中表达放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表达缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸对的标注的图形是( C )7、下列缩写词中表达均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B． 垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、 国家制图原则规定，图纸大小可以随意确定 ( × )2、 比例是指图样与实物对应要素的线性尺寸之比。( × )3、 2：1 是缩小比例。( × )4、 绘制机械图样时，尽量采用 1：1 的比例( √ )5、 使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。( √ )6、 丁字尺与三角板随意配合，便可画出 65 度的倾斜线。( × )7、 国家制图原则规定，可见的轮廓线用虚线绘制。( × )8、 国家制图原则规定，多种图线的粗细相似。( × )9、 制图原则规定，图样中标注的尺寸数值为工件的最终完毕尺寸。(√ )10、图样中书写中文的字体，应为长仿宋体。( √ )11、画圆的中心线时，其交点可心是点画线的短画。( × )12、当圆的直径过小时，可以用...
