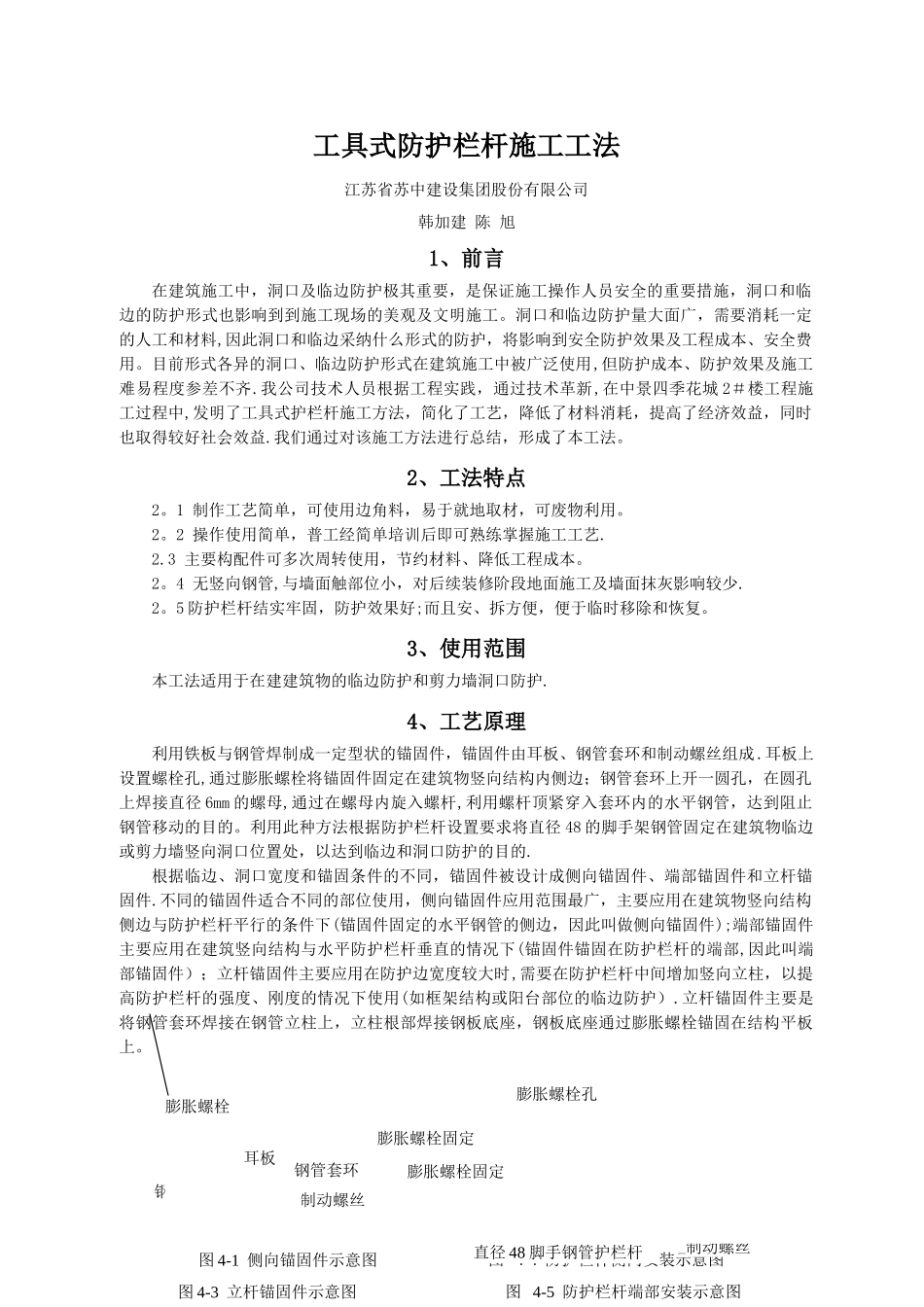

工具式防护栏杆施工工法江苏省苏中建设集团股份有限公司韩加建 陈 旭1、前言在建筑施工中，洞口及临边防护极其重要，是保证施工操作人员安全的重要措施，洞口和临边的防护形式也影响到到施工现场的美观及文明施工。洞口和临边防护量大面广，需要消耗一定的人工和材料,因此洞口和临边采纳什么形式的防护，将影响到安全防护效果及工程成本、安全费用。目前形式各异的洞口、临边防护形式在建筑施工中被广泛使用,但防护成本、防护效果及施工难易程度参差不齐.我公司技术人员根据工程实践，通过技术革新,在中景四季花城 2＃楼工程施工过程中,发明了工具式护栏杆施工方法，简化了工艺，降低了材料消耗，提高了经济效益，同时也取得较好社会效益.我们通过对该施工方法进行总结，形成了本工法。2、工法特点2。1 制作工艺简单，可使用边角料，易于就地取材，可废物利用。2。2 操作使用简单，普工经简单培训后即可熟练掌握施工工艺.2.3 主要构配件可多次周转使用，节约材料、降低工程成本。2。4 无竖向钢管,与墙面触部位小，对后续装修阶段地面施工及墙面抹灰影响较少.2。5 防护栏杆结实牢固，防护效果好;而且安、拆方便，便于临时移除和恢复。3、使用范围本工法适用于在建建筑物的临边防护和剪力墙洞口防护.4、工艺原理利用铁板与钢管焊制成一定型状的锚固件，锚固件由耳板、钢管套环和制动螺丝组成.耳板上设置螺栓孔,通过膨胀螺栓将锚固件固定在建筑物竖向结构内侧边；钢管套环上开一圆孔，在圆孔上焊接直径 6mm 的螺母,通过在螺母内旋入螺杆,利用螺杆顶紧穿入套环内的水平钢管，达到阻止钢管移动的目的。利用此种方法根据防护栏杆设置要求将直径 48 的脚手架钢管固定在建筑物临边或剪力墙竖向洞口位置处，以达到临边和洞口防护的目的.根据临边、洞口宽度和锚固条件的不同，锚固件被设计成侧向锚固件、端部锚固件和立杆锚固件.不同的锚固件适合不同的部位使用，侧向锚固件应用范围最广，主要应用在建筑物竖向结构侧边与防护栏杆平行的条件下(锚固件固定的水平钢管的侧边，因此叫做侧向锚固件);端部锚固件主要应用在建筑竖向结构与水平防护栏杆垂直的情况下(锚固件锚固在防护栏杆的端部,因此叫端部锚固件）；立杆锚固件主要应用在防护边宽度较大时,需要在防护栏杆中间增加竖向立柱，以提高防护栏杆的强度、刚度的情况下使用(如框架结构或阳台部位的临边防护）.立杆锚固件主要是将钢管套环焊接在钢管立柱上，立柱根部焊接钢板底座，钢板底座通过...
