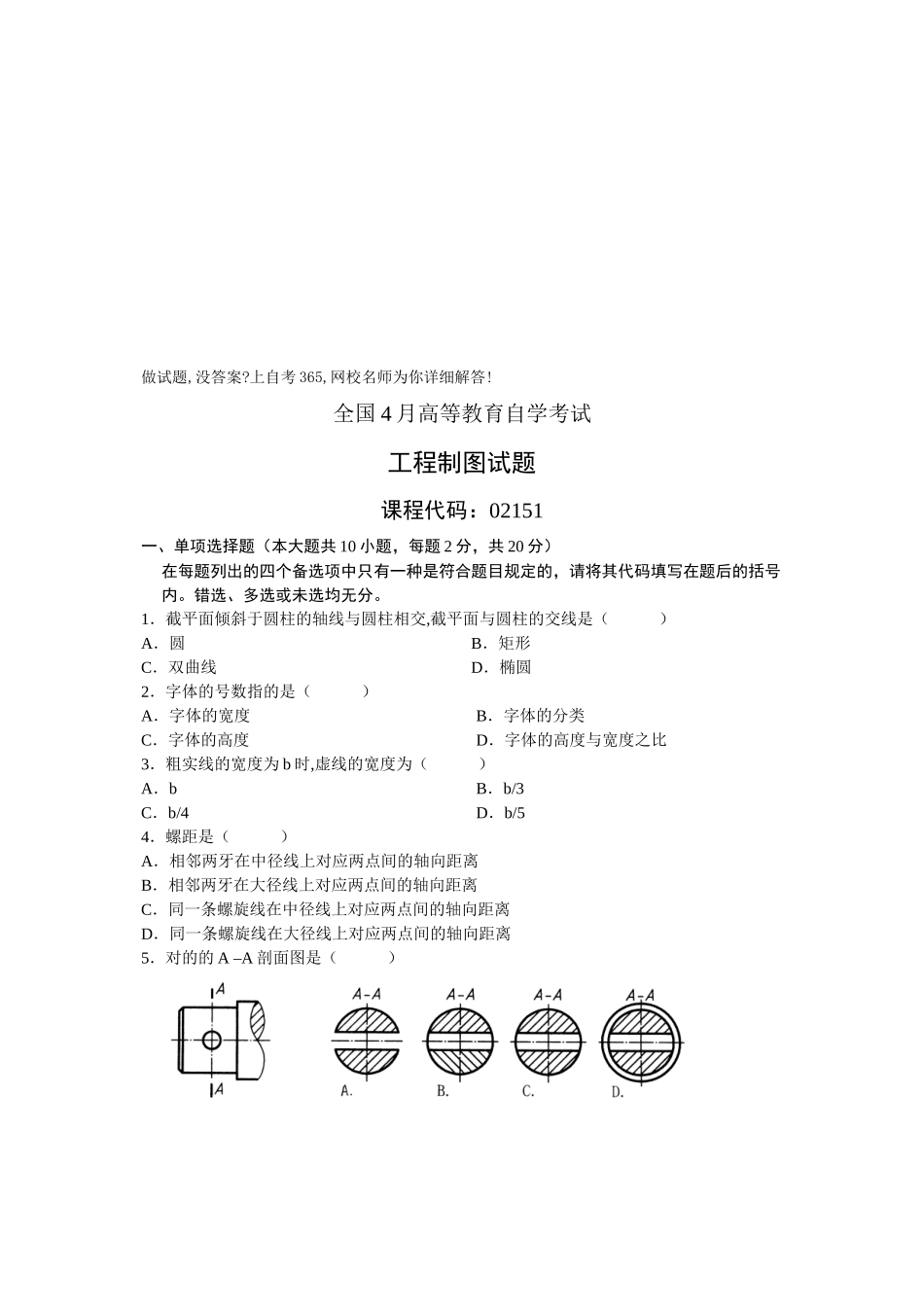

全国 4 月高等教育自学考试工程制图试题课程代码：02151一、单项选择题（本大题共 10 小题，每题 2 分，共 20 分）在每题列出的四个备选项中只有一种是符合题目规定的，请将其代码填写在题后的括号内
错选、多选或未选均无分
1．截平面倾斜于圆柱的轴线与圆柱相交,截平面与圆柱的交线是（ ）A．圆B．矩形C．双曲线D．椭圆2．字体的号数指的是（ ）A．字体的宽度B．字体的分类C．字体的高度D．字体的高度与宽度之比3．粗实线的宽度为 b 时,虚线的宽度为（ ）A．bB．b/3C．b/4D．b/54．螺距是（ ）A．相邻两牙在中径线上对应两点间的轴向距离B．相邻两牙在大径线上对应两点间的轴向距离C．同一条螺旋线在中径线上对应两点间的轴向距离D．同一条螺旋线在大径线上对应两点间的轴向距离5．对的的 A –A 剖面图是（ ）6

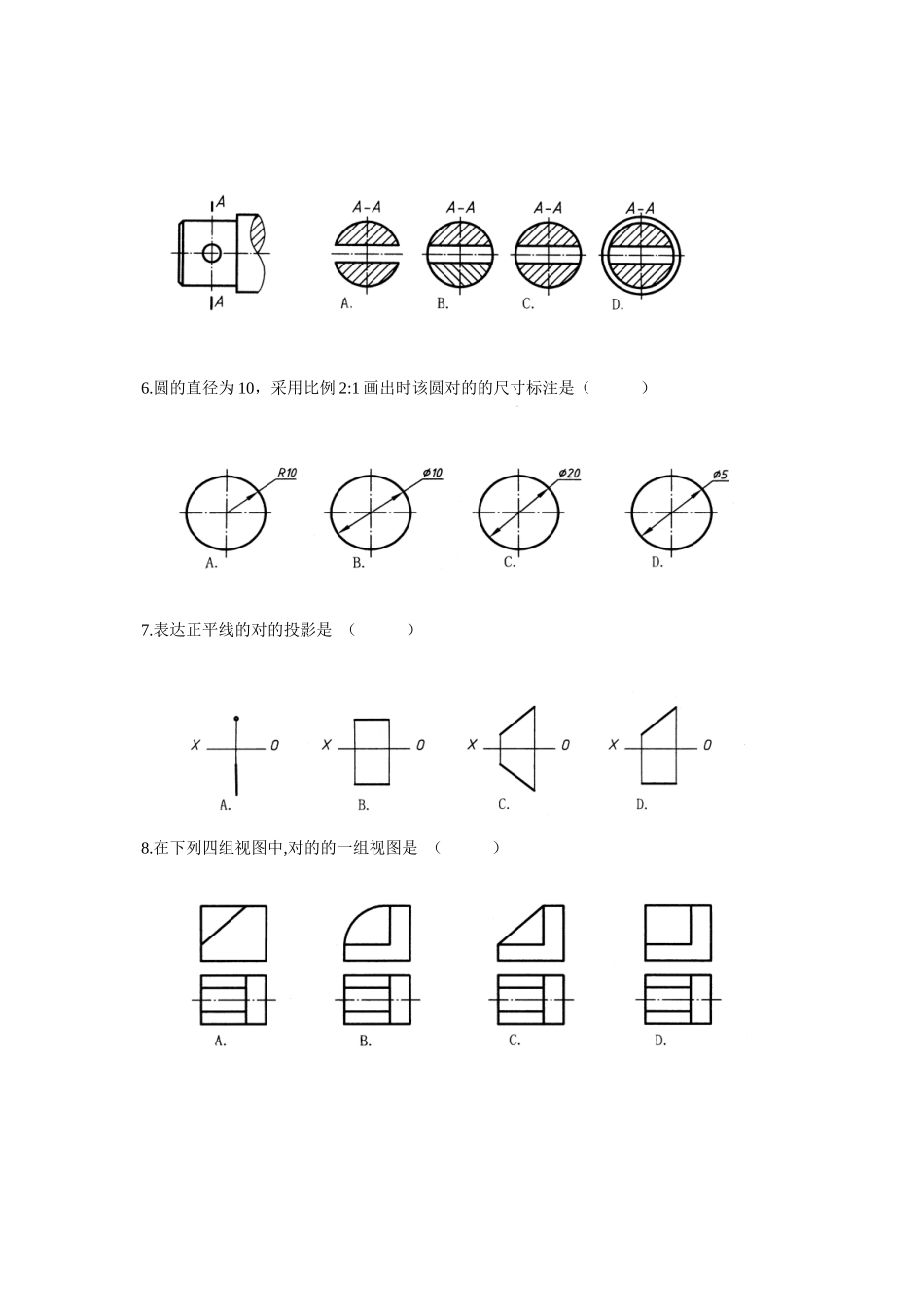

圆的直径为 10，采用比例 2:1 画出时该圆对的的尺寸标注是（ ）7
表达正平线的对的投影是 （ ）8
在下列四组视图中,对的的一组视图是 （ ）9

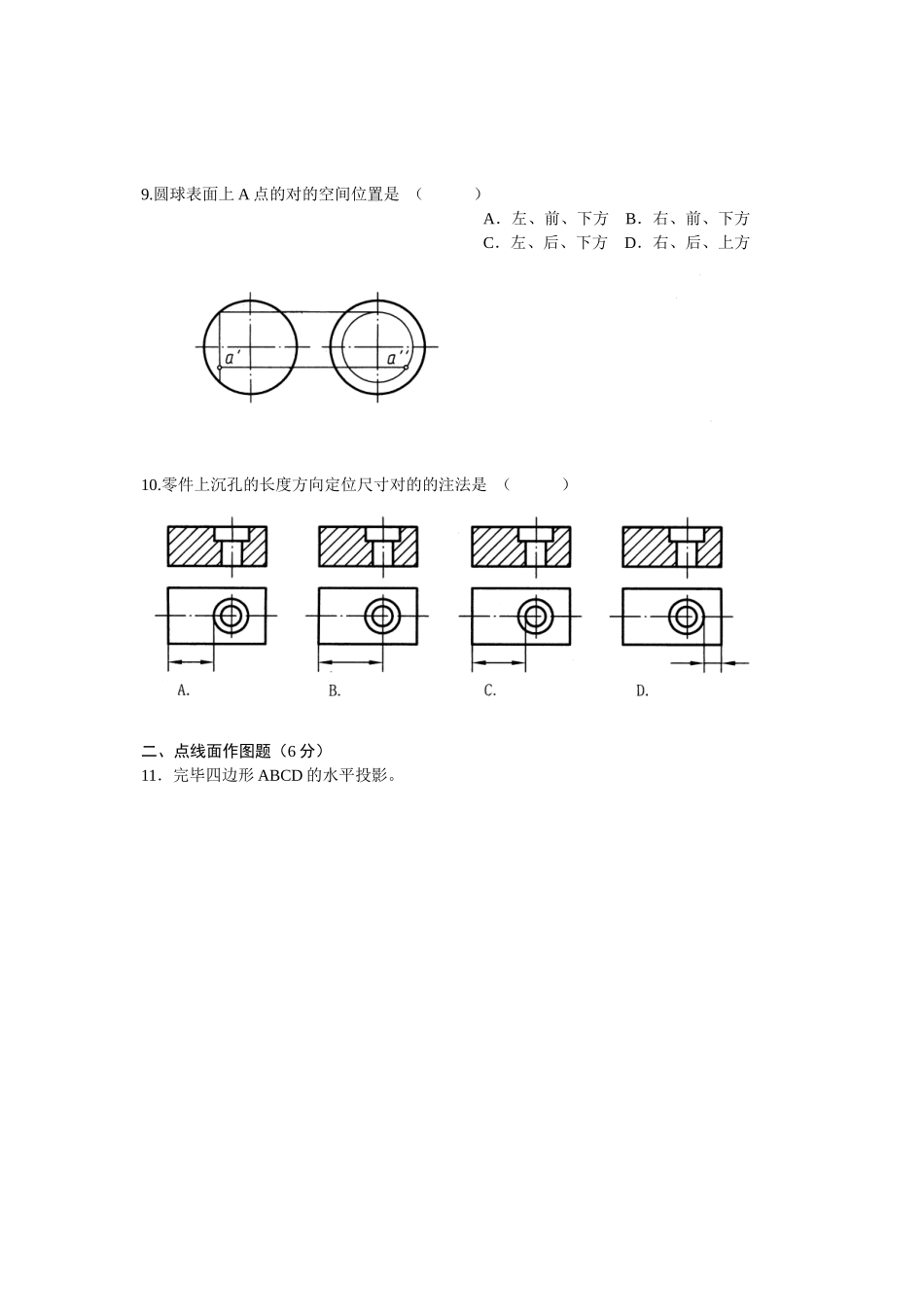

圆球表面上 A 点的对的空间位置是 （ ）A．左、前、下方 B．右、前、下方C．左、后、下方 D．右、后、上方10
零件上沉孔的长度方向定位尺寸对的的注法是 （ ）二、点线面作图题（6 分）11．完毕四边形 ABCD 的水平投影
三、截交线作图题（8 分） 12．已知立体的主视图，补画俯视图和左视图中截交线的投影
四、相贯线作图题（8 分）13．已知立体的俯视图和左视图，补画主视图中相贯线投影
五、组合体作图题（10 分） 14．已知立体的主视图和俯视图，求左视图（虚线不能省略）
六、轴测图作图题（6 分） 15．根据给定的主、俯视图，画全立体的正等轴测图
七、组合体尺寸标注题（10 分）16．标注组合体的尺寸，尺寸数值按 1:1 在图中量取后取整数
