工字钢施工工艺

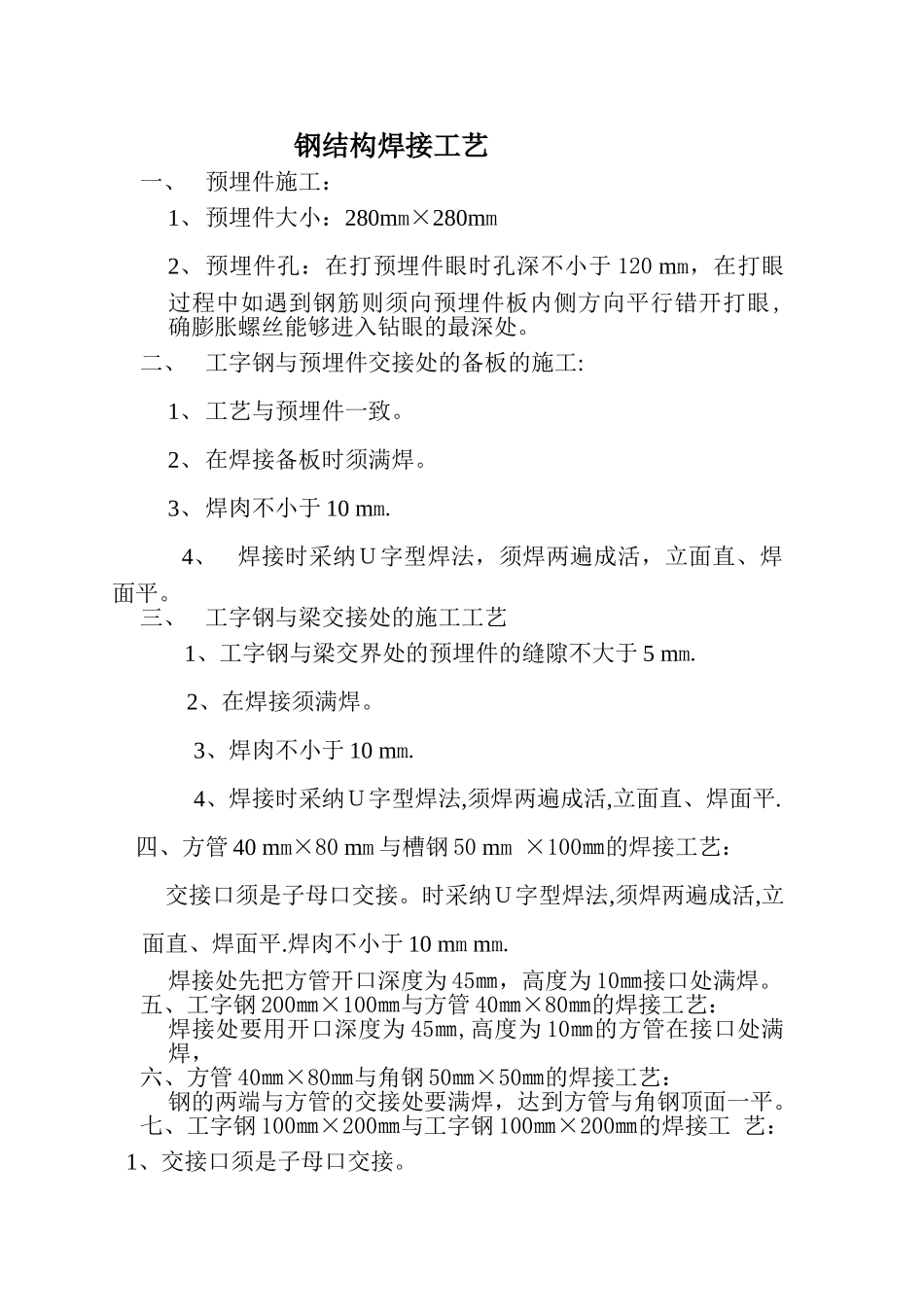

钢结构焊接工艺一、预埋件施工：1、预埋件大小：280mm×280mm2、预埋件孔：在打预埋件眼时孔深不小于 120 mm，在打眼过程中如遇到钢筋则须向预埋件板内侧方向平行错开打眼,确膨胀螺丝能够进入钻眼的最深处。二、工字钢与预埋件交接处的备板的施工:1、工艺与预埋件一致。2、在焊接备板时须满焊。3、焊肉不小于 10 mm.4、焊接时采纳Ｕ字型焊法，须焊两遍成活，立面直、焊面平。三、工字钢与梁交接处的施工工艺1、工字钢与梁交界处的预埋件的缝隙不大于 5 mm.2、在焊接须满焊。3、焊肉不小于 10 mm.4、焊接时采纳Ｕ字型焊法,须焊两遍成活,立面直、焊面平.四、方管 40 mm×80 mm 与槽钢 50 mm ×100㎜的焊接工艺：交接口须是子母口交接。时采纳Ｕ字型焊法,须焊两遍成活,立面直、焊面平.焊肉不小于 10 mm mm.焊接处先把方管开口深度为 45㎜，高度为 10㎜接口处满焊。五、工字钢 200㎜×100㎜与方管 40㎜×80㎜的焊接工艺：焊接处要用开口深度为 45㎜,高度为 10㎜的方管在接口处满焊，六、方管 40㎜×80㎜与角钢 50㎜×50㎜的焊接工艺：钢的两端与方管的交接处要满焊，达到方管与角钢顶面一平。七、工字钢 100㎜×200㎜与工字钢 100㎜×200㎜的焊接工 艺：1、交接口须是子母口交接。2、时采纳Ｕ字型焊法,须焊两遍成活,立面直、焊面平.3、焊肉不小于 10 mm mm。其中工字钢的一端上下口为深度 35㎜，高度为 10㎜的接口处满焊。八、槽钢与槽钢 50㎜×100㎜的焊接工艺： 1、须是子母交接口。2、采纳 U 型焊法满焊。3、焊肉不小于 6 mm。其中槽钢的一端上下开口深度为 45㎜，高度为 10㎜的接口处满焊。九、工字钢 100㎜×200㎜与钢板背板 250㎜×280㎜的焊接工艺：1.在建筑承重柱打孔深度为 120㎜，直径为 18㎜的圆孔。膨胀螺丝的尺寸为 120㎜×16㎜。2.膨胀螺栓固定在建筑承重打孔处。（膨胀孔每个建筑承重柱上打孔为四个）3。字钢 100㎜×200㎜与钢板背板进行焊接，汉口为满焊。4。二块钢板背板尺寸为 250 ㎜×250㎜，每块的一端开口深度为 45㎜，高度为 10㎜。插入工字钢槽中，焊接固定与承重柱上的钢板背板处，汉口为满焊。所有焊口处必须把焊 处理洁净。5。超平。固定开槽位置。齿锯开槽深度为 50㎜.把槽钢放入开槽处固定十、钢结构承重处遇到无建筑承重柱处时的处理方法:1。确定开槽位置2.五齿锯开槽3.放入 80㎜×80㎜方管,然后固定,与主梁焊接，焊口为满焊.十一、所有钢结构焊接上平面焊口处打磨抛光。十二、焊口处涂刷两遍防锈漆.
