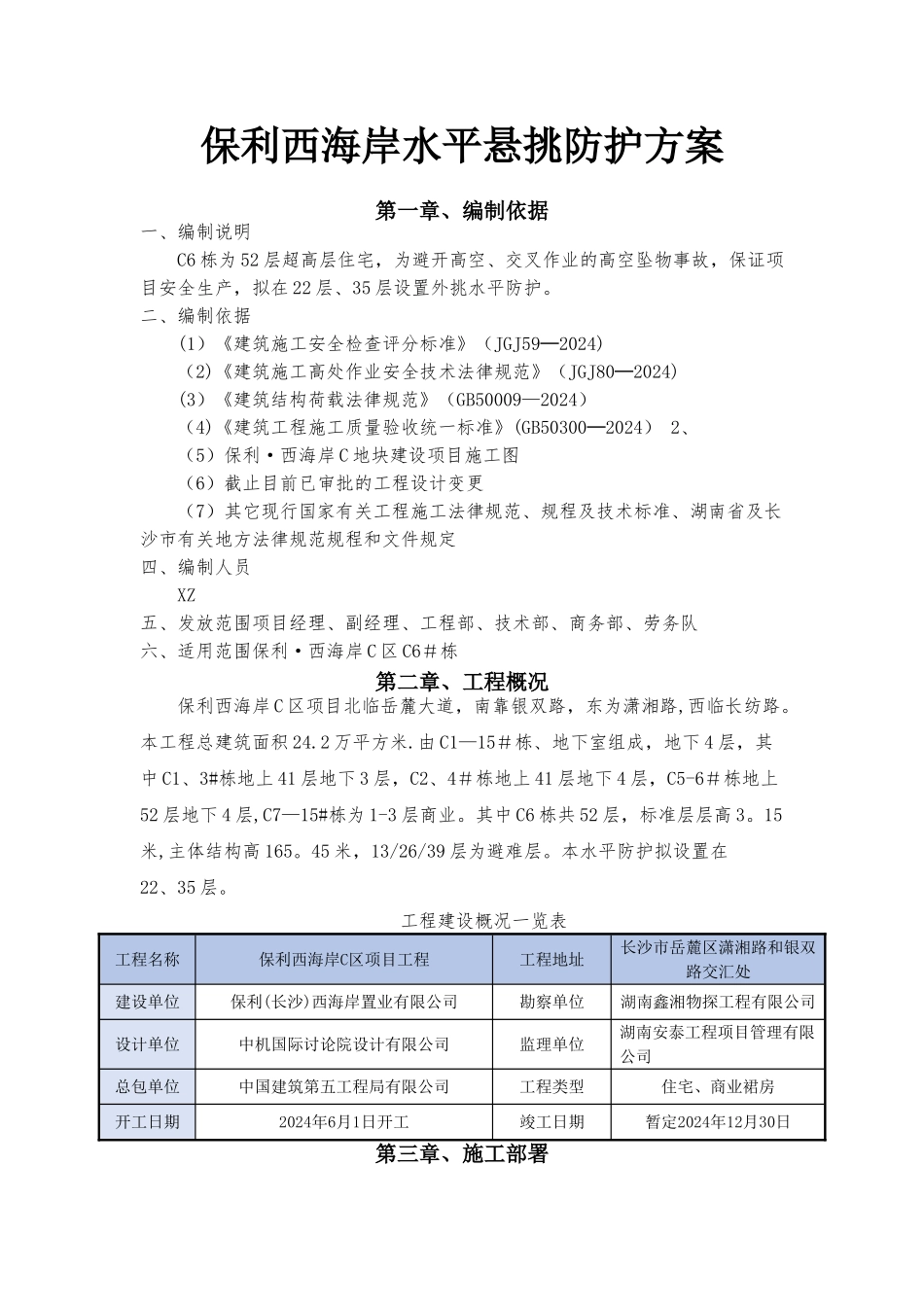

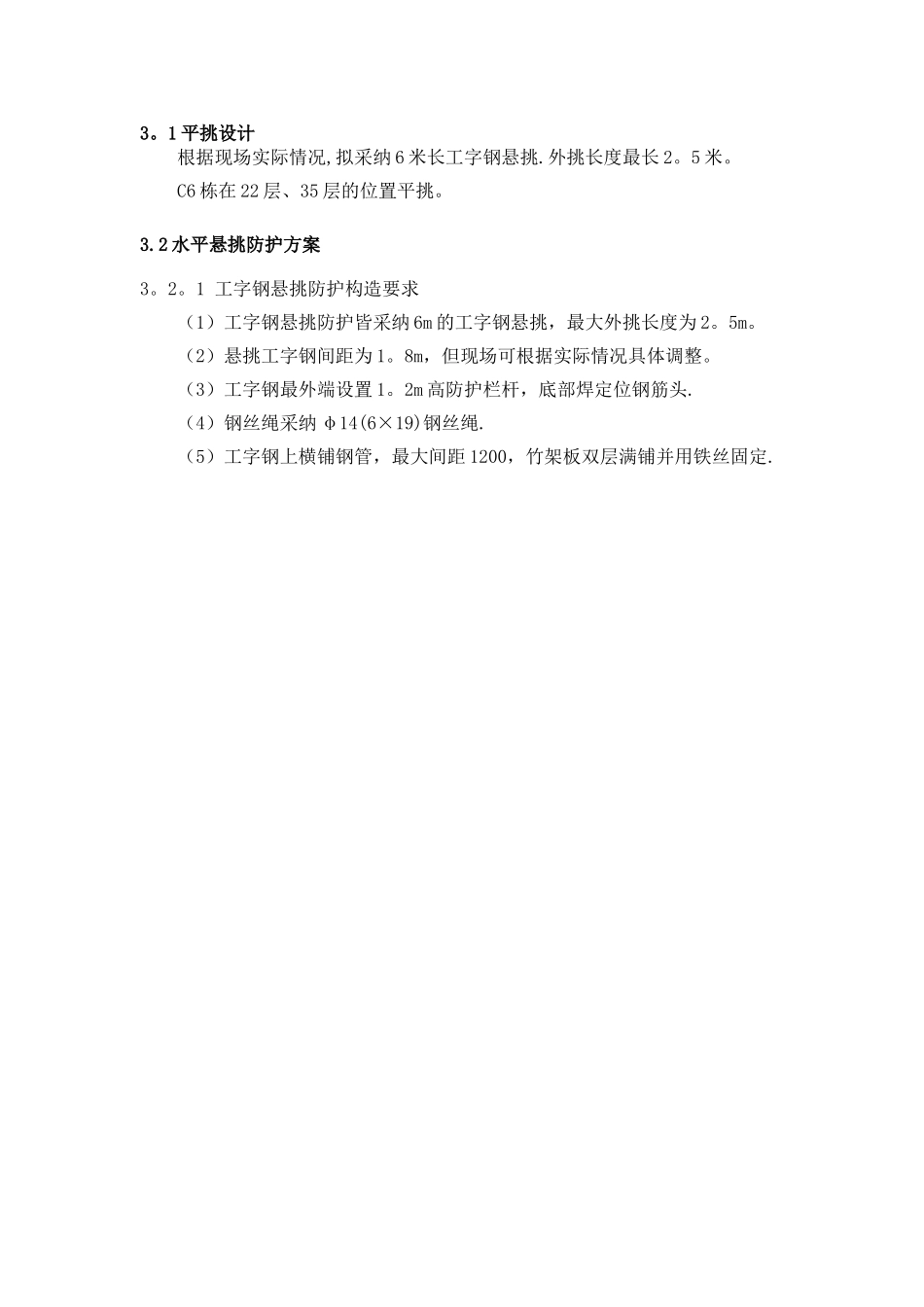

保利西海岸水平悬挑防护方案第一章、编制依据一、编制说明C6 栋为 52 层超高层住宅，为避开高空、交叉作业的高空坠物事故，保证项目安全生产，拟在 22 层、35 层设置外挑水平防护。二、编制依据(1）《建筑施工安全检查评分标准》（JGJ59─2024)（2)《建筑施工高处作业安全技术法律规范》（JGJ80─2024)(3）《建筑结构荷载法律规范》（GB50009—2024）（4)《建筑工程施工质量验收统一标准》(GB50300─2024） 2、（5）保利·西海岸 C 地块建设项目施工图（6）截止目前已审批的工程设计变更（7）其它现行国家有关工程施工法律规范、规程及技术标准、湖南省及长沙市有关地方法律规范规程和文件规定四、编制人员XZ五、发放范围项目经理、副经理、工程部、技术部、商务部、劳务队六、适用范围保利·西海岸 C 区 C6＃栋第二章、工程概况保利西海岸 C 区项目北临岳麓大道，南靠银双路，东为潇湘路,西临长纺路。本工程总建筑面积 24.2 万平方米.由 C1—15＃栋、地下室组成，地下 4 层，其中 C1、3#栋地上 41 层地下 3 层，C2、4＃栋地上 41 层地下 4 层，C5-6＃栋地上52 层地下 4 层,C7—15#栋为 1-3 层商业。其中 C6 栋共 52 层，标准层层高 3。15米,主体结构高 165。45 米，13/26/39 层为避难层。本水平防护拟设置在22、35 层。工程建设概况一览表工程名称保利西海岸C区项目工程工程地址长沙市岳麓区潇湘路和银双路交汇处建设单位保利(长沙)西海岸置业有限公司勘察单位湖南鑫湘物探工程有限公司设计单位中机国际讨论院设计有限公司监理单位湖南安泰工程项目管理有限公司总包单位中国建筑第五工程局有限公司工程类型住宅、商业裙房开工日期2024年6月1日开工竣工日期暂定2024年12月30日第三章、施工部署3。1 平挑设计根据现场实际情况,拟采纳 6 米长工字钢悬挑.外挑长度最长 2。5 米。C6 栋在 22 层、35 层的位置平挑。3.2 水平悬挑防护方案3。2。1 工字钢悬挑防护构造要求（1）工字钢悬挑防护皆采纳 6m 的工字钢悬挑，最大外挑长度为 2。5m。（2）悬挑工字钢间距为 1。8m，但现场可根据实际情况具体调整。（3）工字钢最外端设置 1。2m 高防护栏杆，底部焊定位钢筋头.（4）钢丝绳采纳 φ14(6×19)钢丝绳.（5）工字钢上横铺钢管，最大间距 1200，竹架板双层满铺并用铁丝固定.3。3 材料要求：3.3。1 工字钢本工程采纳 16#工字钢悬挑。其几何尺寸及钢材的强度应满足钢结构规程的要求。使用前...
