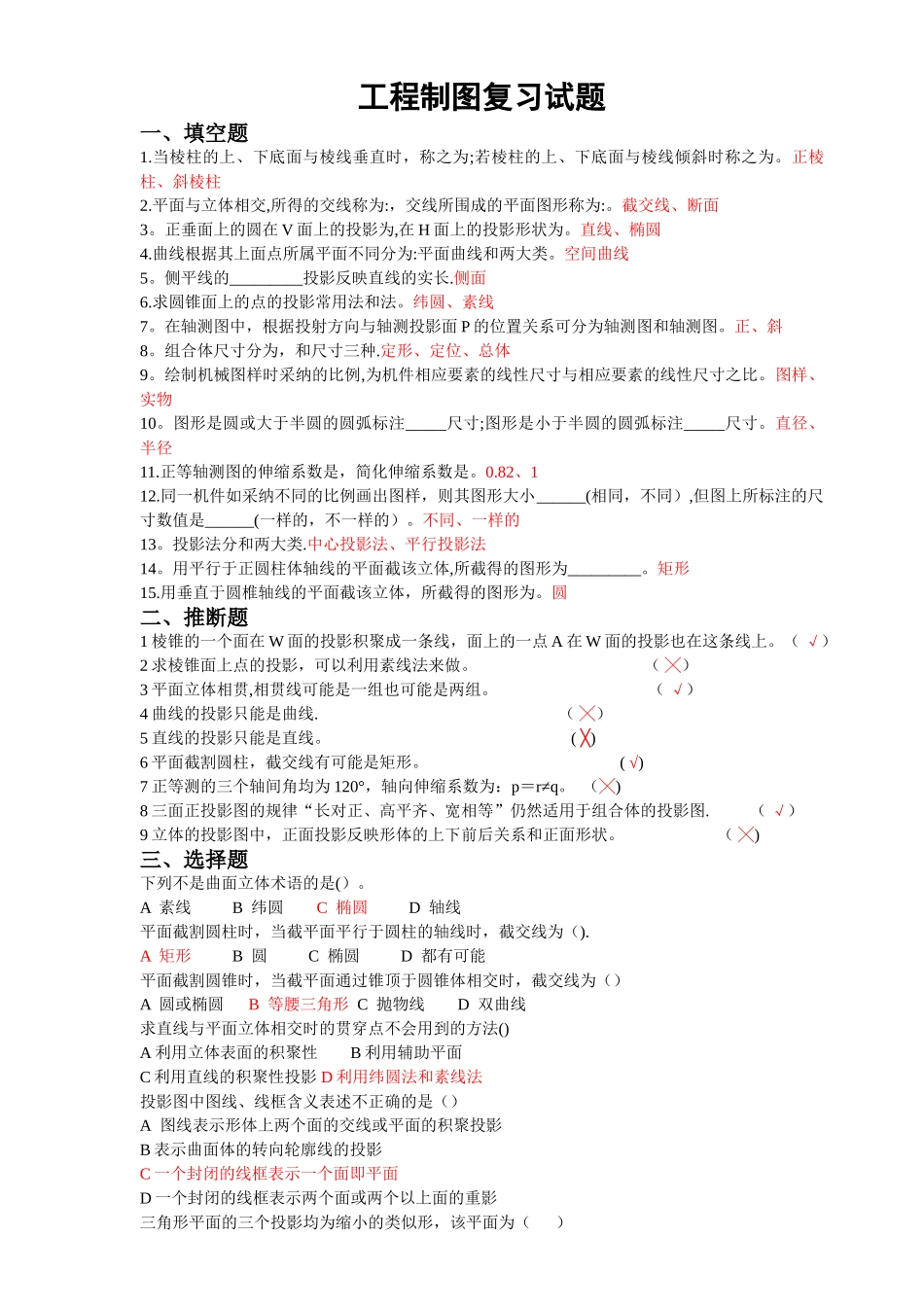

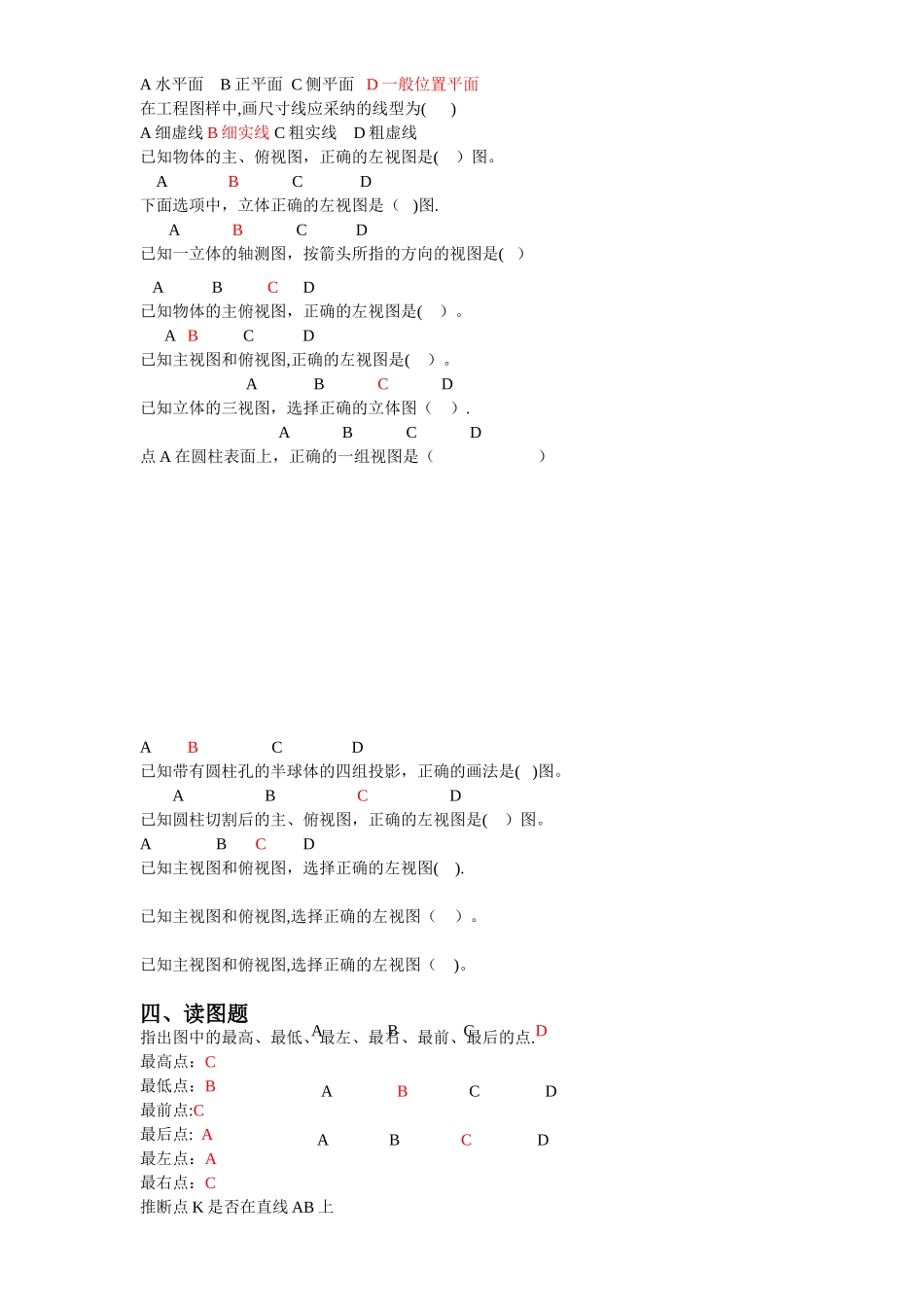

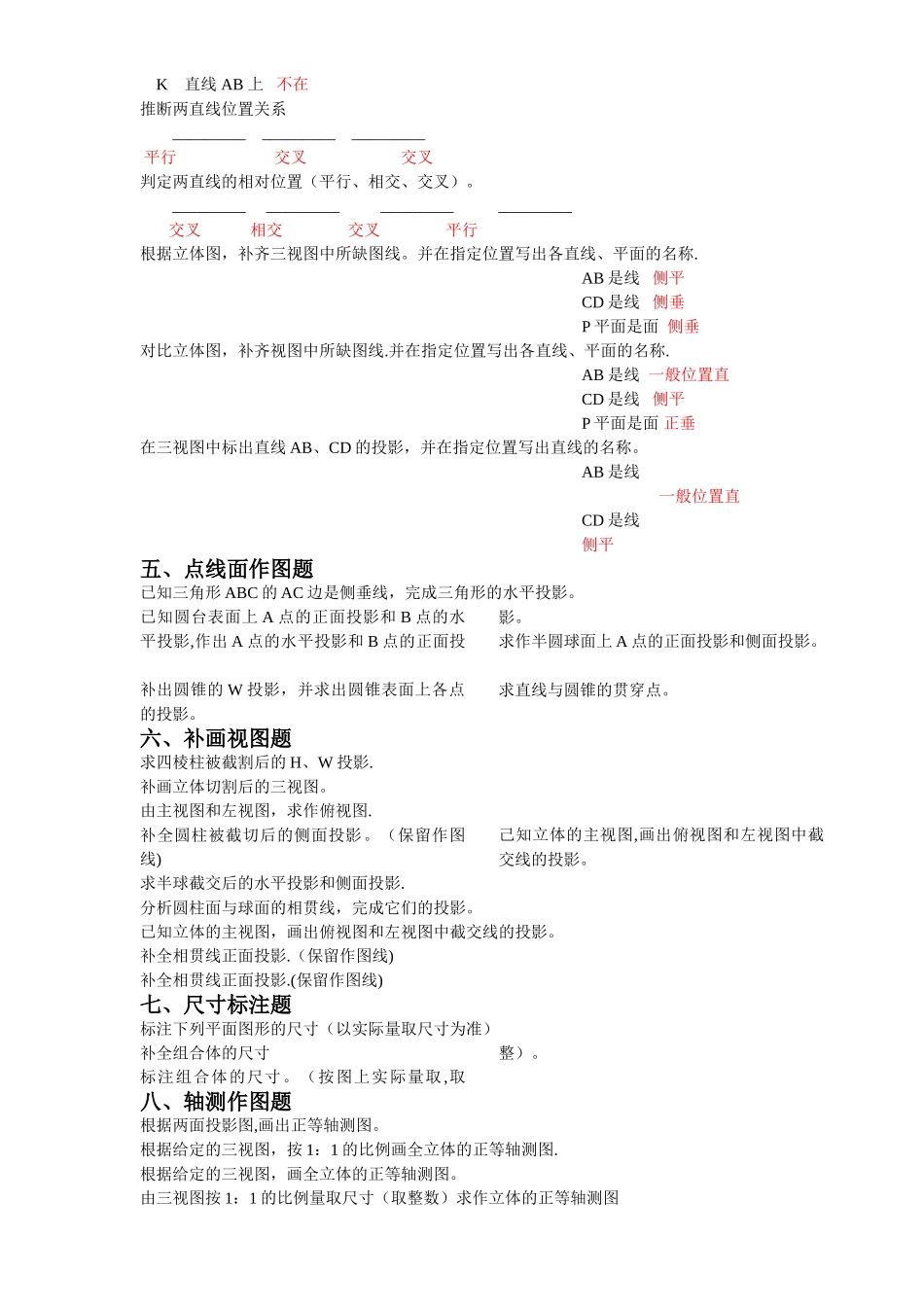

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为;若棱柱的上、下底面与棱线倾斜时称之为。正棱柱、斜棱柱2.平面与立体相交,所得的交线称为:，交线所围成的平面图形称为:。截交线、断面3。正垂面上的圆在 V 面上的投影为,在 H 面上的投影形状为。直线、椭圆4.曲线根据其上面点所属平面不同分为:平面曲线和两大类。空间曲线5。侧平线的_________投影反映直线的实长.侧面6.求圆锥面上的点的投影常用法和法。纬圆、素线7。在轴测图中，根据投射方向与轴测投影面 P 的位置关系可分为轴测图和轴测图。正、斜8。组合体尺寸分为，和尺寸三种.定形、定位、总体9。绘制机械图样时采纳的比例,为机件相应要素的线性尺寸与相应要素的线性尺寸之比。图样、实物10。图形是圆或大于半圆的圆弧标注_____尺寸;图形是小于半圆的圆弧标注_____尺寸。直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。0.82、112.同一机件如采纳不同的比例画出图样，则其图形大小______(相同，不同）,但图上所标注的尺寸数值是______(一样的，不一样的）。不同、一样的13。投影法分和两大类.中心投影法、平行投影法14。用平行于正圆柱体轴线的平面截该立体,所截得的图形为_________。矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆二、推断题 1 棱锥的一个面在 W 面的投影积聚成一条线，面上的一点 A 在 W 面的投影也在这条线上。（ √）2 求棱锥面上点的投影，可以利用素线法来做。 （ ╳）3 平面立体相贯,相贯线可能是一组也可能是两组。 （ √）4 曲线的投影只能是曲线. （ ╳）5 直线的投影只能是直线。 ( ╳)6 平面截割圆柱，截交线有可能是矩形。 ( √)7 正等测的三个轴间角均为 120°，轴向伸缩系数为：p＝r≠q。 （╳) 8 三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图. （ √）9 立体的投影图中，正面投影反映形体的上下前后关系和正面形状。 （ ╳)三、选择题下列不是曲面立体术语的是(）。A 素线 B 纬圆 C 椭圆 D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（).A 矩形 B 圆 C 椭圆 D 都有可能平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（）A 圆或椭圆 B 等腰三角形 C 抛物线 D 双曲线求直线与平面立体相交时的贯穿点不会用到的方法()A 利用立体表面的积聚性 B 利用辅助平面C 利用直线的积聚性投影 D 利...
