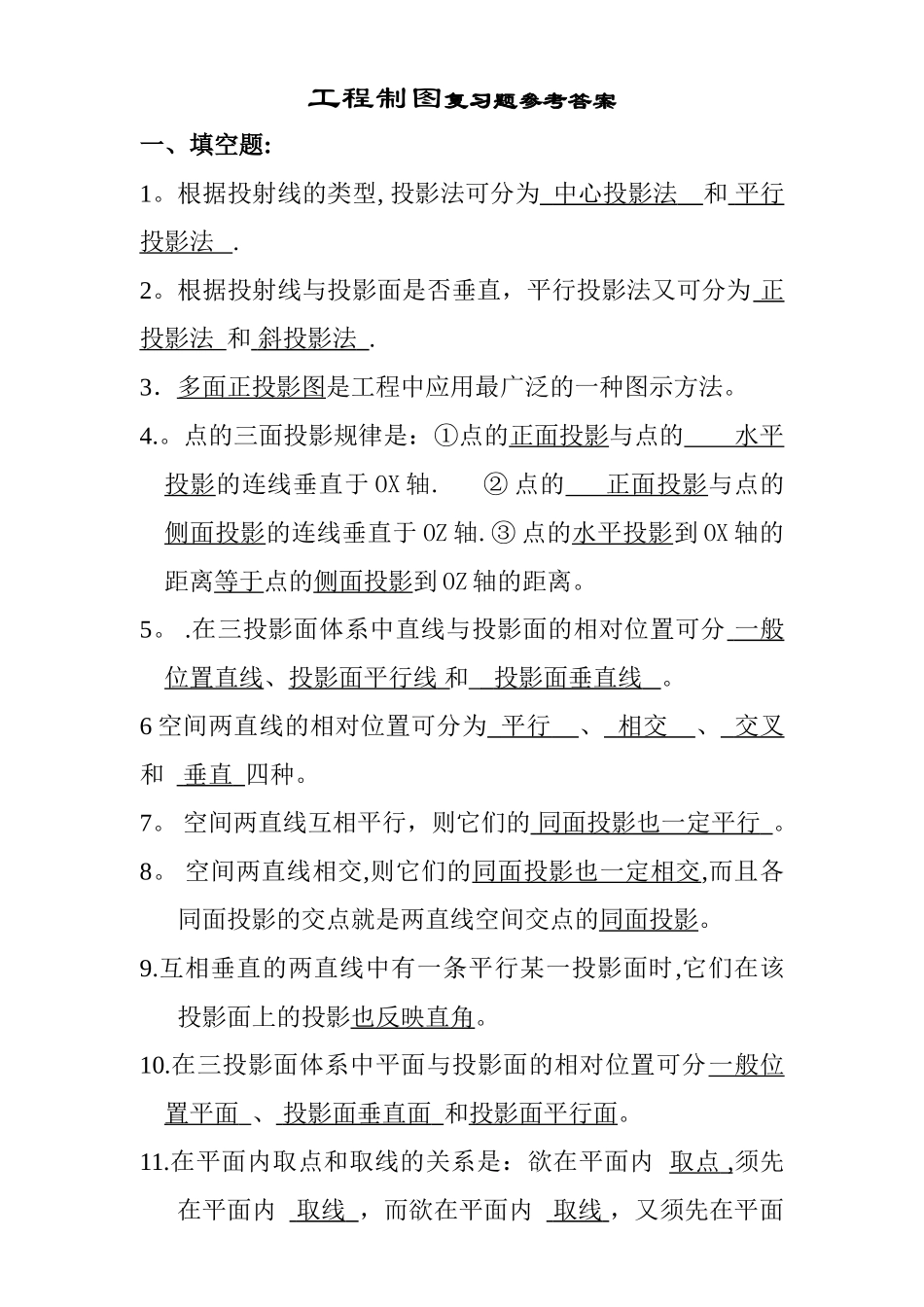

工程制图复习题参考答案一、填空题:1。根据投射线的类型, 投影法可分为 中心投影法 和 平行 投影法 .2。根据投射线与投影面是否垂直，平行投影法又可分为 正 投影法 和 斜投影法 .3．多面正投影图是工程中应用最广泛的一种图示方法。4.。点的三面投影规律是：①点的正面投影与点的 水平投影的连线垂直于 OX 轴. ② 点的 正面投影与点的侧面投影的连线垂直于 OZ 轴.③ 点的水平投影到 OX 轴的距离等于点的侧面投影到 OZ 轴的距离。5。 .在三投影面体系中直线与投影面的相对位置可分 一般 位置直线、投影面平行线 和_ 投影面垂直线 。6 空间两直线的相对位置可分为 平行 、 相交 、 交叉 和 垂直 四种。7。 空间两直线互相平行，则它们的 同面投影也一定平行 。8。 空间两直线相交,则它们的同面投影也一定相交,而且各同面投影的交点就是两直线空间交点的同面投影。 9.互相垂直的两直线中有一条平行某一投影面时,它们在该投影面上的投影也反映直角。10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。11.在平面内取点和取线的关系是：欲在平面内 取点 ,须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。12.直线与平面的相对位置有_平行__、相交_和_垂直___。13。直线与平面相交求交点的方法有积聚性法和辅助线法。14。平面与平面的相对位置有_平行__、相交_和_垂直.15.平面与平面相交求交线的方法有 积聚性法 线面交点法 和 辅助平面法 。16 在换面法中,新投影面的设立要符合下面两个基本条件① 新的投影面必须与空间几何元素处于有利于解题 的位置 。②__ 新 的 投 影 面 必 须 垂 直 于 原 有 的 一 个 投 影 面 __ 。17 将一般位置直线变换为投影面的垂直线要经过_ 二 __ 次变换,先将一般位置直线变换为投影面平行线 __ ,再将 投影面平行线 _ 变换为投影面垂直线.18。将一般位置平面变换为投影面平行面要经过___ 二 __ 次变换，先将一般位置平面变换为_ 投影面垂直面 __ ，再将 投影面垂直面 变换为投影面平行面。19。在一般情况下,平面体的相贯线是封闭的空间折线.20。相贯线可见性判定原则是：_ 当两立体的相交表面都可 见时 , 交线才可见 ____ .21.在一般情况下,两曲面体的相贯线是封闭的空间曲线。22.求两曲面体表面相贯线的一般方法是辅助平面法 _ , 选用辅助面的...
