工程制图期末考试试卷及答案

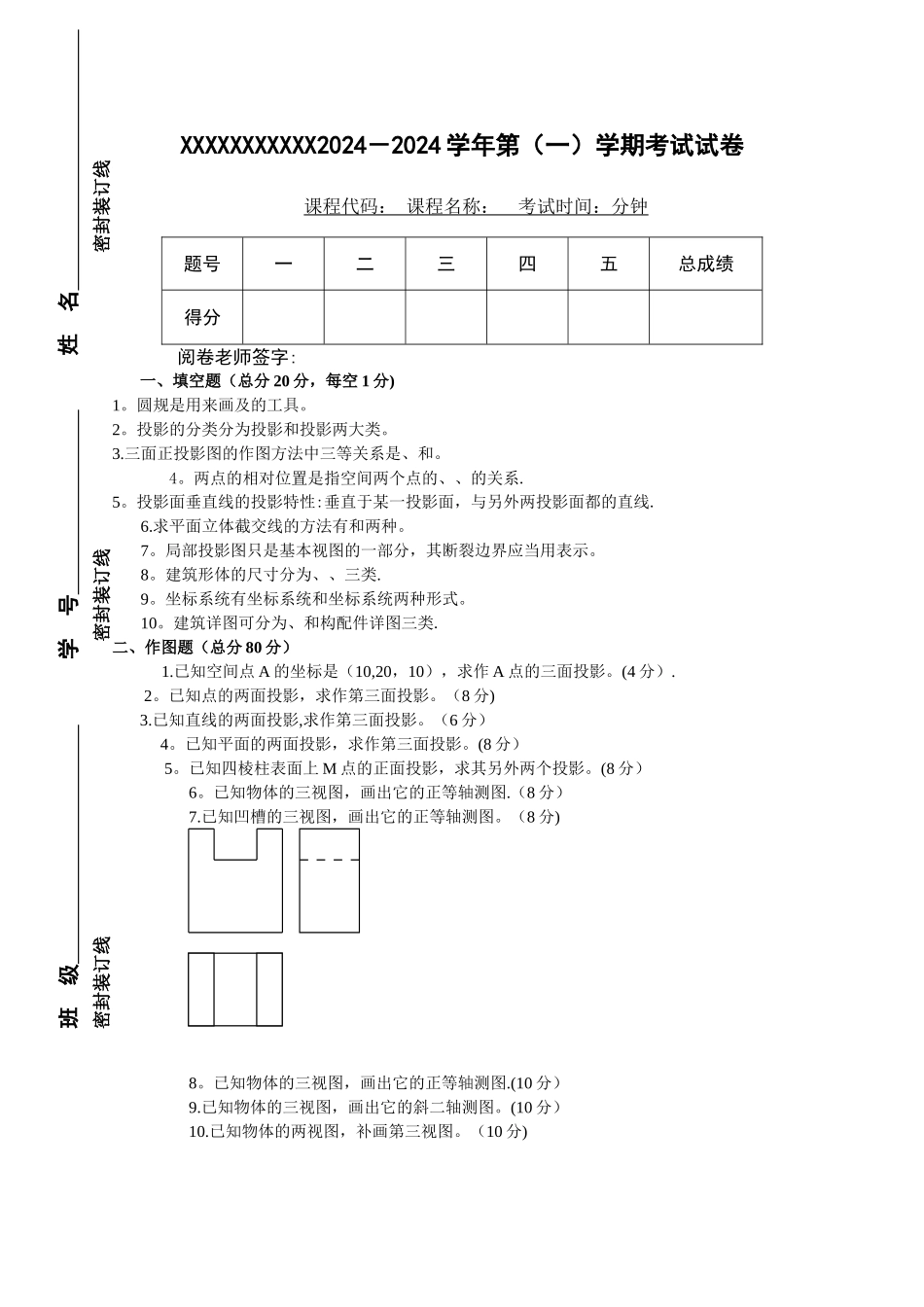

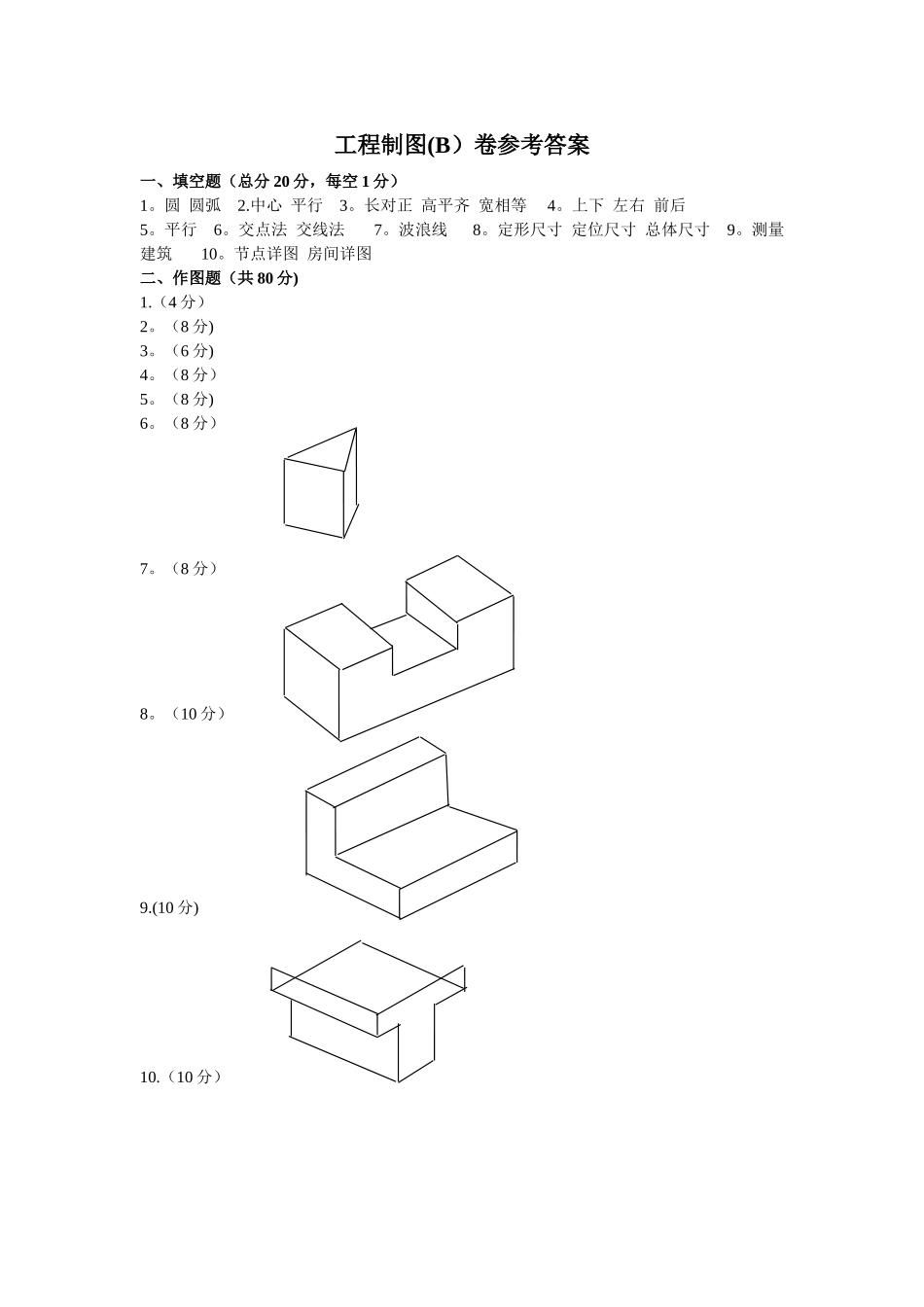

XXXXXXXXXXX2024－2024 学年第（一）学期考试试卷课程代码： 课程名称： 考试时间：分钟题号一二三四五总成绩得分阅卷老师签字:一、填空题（总分 20 分，每空 1 分)1。圆规是用来画及的工具。2。投影的分类分为投影和投影两大类。3.三面正投影图的作图方法中三等关系是、和。 4。两点的相对位置是指空间两个点的、、的关系.5。投影面垂直线的投影特性:垂直于某一投影面，与另外两投影面都的直线. 6.求平面立体截交线的方法有和两种。 7。局部投影图只是基本视图的一部分，其断裂边界应当用表示。 8。建筑形体的尺寸分为、、三类. 9。坐标系统有坐标系统和坐标系统两种形式。 10。建筑详图可分为、和构配件详图三类.二、作图题（总分 80 分） 1.已知空间点 A 的坐标是（10,20，10），求作 A 点的三面投影。(4 分）. 2。已知点的两面投影，求作第三面投影。（8 分)3.已知直线的两面投影,求作第三面投影。（6 分） 4。已知平面的两面投影，求作第三面投影。(8 分） 5。已知四棱柱表面上 M 点的正面投影，求其另外两个投影。(8 分）6。已知物体的三视图，画出它的正等轴测图.（8 分）7.已知凹槽的三视图，画出它的正等轴测图。（8 分)8。已知物体的三视图，画出它的正等轴测图.(10 分）9.已知物体的三视图，画出它的斜二轴测图。(10 分）10.已知物体的两视图，补画第三视图。（10 分)班 级 学 号 姓 名 密封装订线 密封装订线 密封装订线工程制图(B）卷参考答案一、填空题（总分 20 分，每空 1 分）1。圆 圆弧 2.中心 平行 3。长对正 高平齐 宽相等 4。上下 左右 前后 5。平行 6。交点法 交线法 7。波浪线 8。定形尺寸 定位尺寸 总体尺寸 9。测量 建筑 10。节点详图 房间详图二、作图题（共 80 分)1.（4 分）2。（8 分)3。（6 分)4。（8 分）5。（8 分)6。（8 分）7。（8 分）8。（10 分）9.(10 分)10.（10 分）
