工程制图第二章习题答案

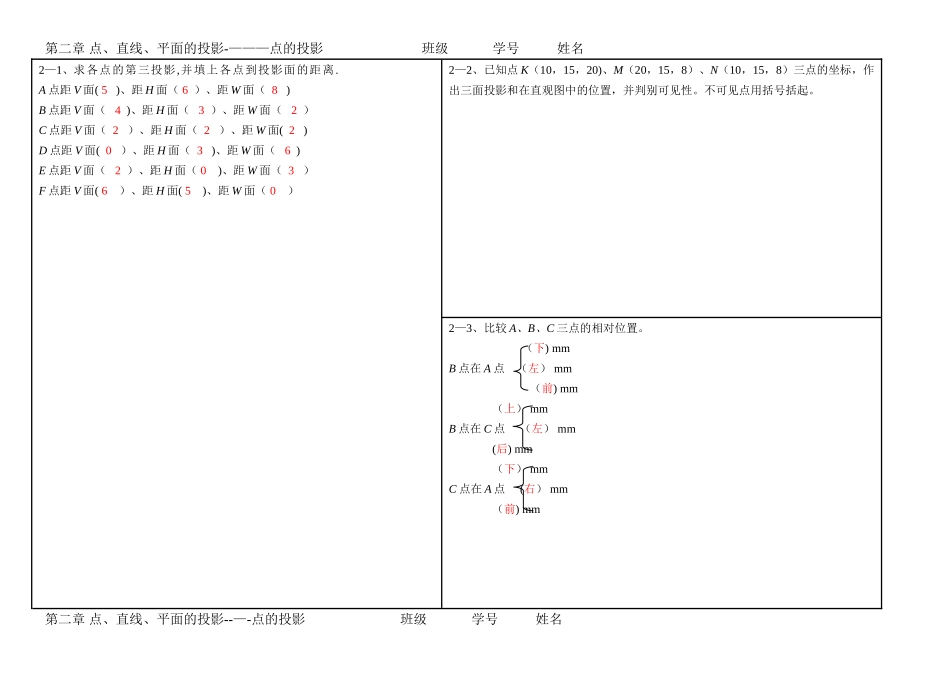

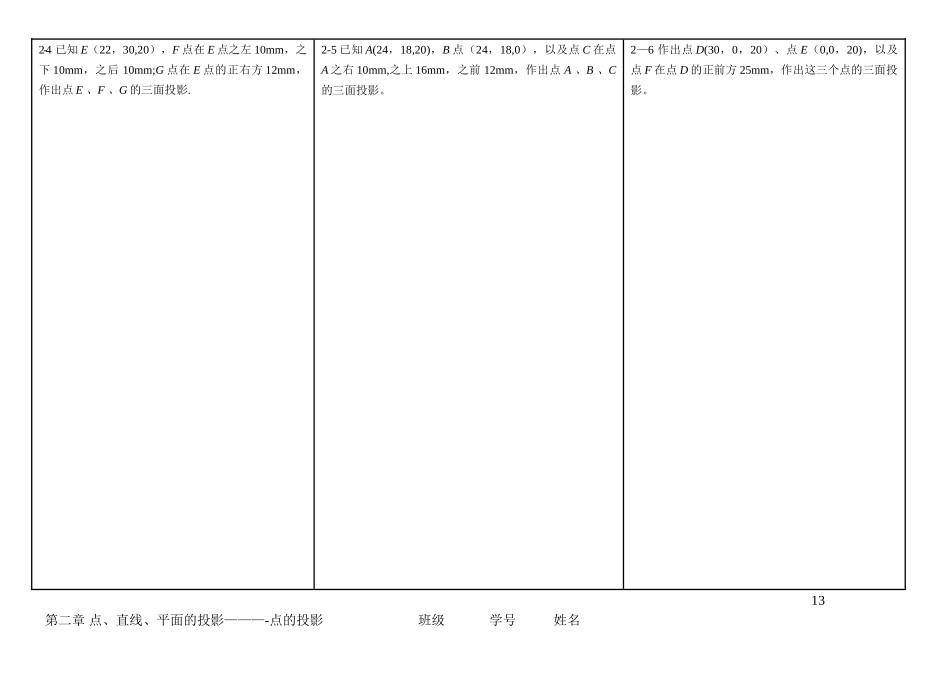

第二章 点、直线、平面的投影-———点的投影 班级 学号 姓名 2—1、求各点的第三投影,并填上各点到投影面的距离.A 点距 V 面( 5 )、距 H 面（ 6 ）、距 W 面（ 8 )B 点距 V 面（ 4 )、距 H 面（ 3 ）、距 W 面（ 2 ）C 点距 V 面（ 2 ）、距 H 面（ 2 ）、距 W 面( 2 )D 点距 V 面( 0 ）、距 H 面（ 3 )、距 W 面（ 6 )E 点距 V 面（ 2 ）、距 H 面（ 0 )、距 W 面（ 3 ）F 点距 V 面( 6 ）、距 H 面( 5 )、距 W 面（ 0 ）2—2、已知点 K（10，15，20)、M（20，15，8）、N（10，15，8）三点的坐标，作出三面投影和在直观图中的位置，并判别可见性。不可见点用括号括起。2—3、比较 A、B、C 三点的相对位置。（下) mmB 点在 A 点 （左） mm（前) mm （上） mmB 点在 C 点 （左） mm (后) mm （下） mmC 点在 A 点 (右） mm （前) mm第二章 点、直线、平面的投影--—-点的投影 班级 学号 姓名 2-4 已知 E（22，30,20），F 点在 E 点之左 10mm，之下 10mm，之后 10mm;G 点在 E 点的正右方 12mm，作出点 E 、F 、G 的三面投影.2-5 已知 A(24，18,20)，B 点（24，18,0），以及点 C 在点A 之右 10mm,之上 16mm，之前 12mm，作出点 A 、B 、C的三面投影。2—6 作出点 D(30，0，20）、点 E（0,0，20)，以及点 F 在点 D 的正前方 25mm，作出这三个点的三面投影。13第二章 点、直线、平面的投影———-点的投影 班级 学号 姓名 2-7 已知物体的立体图和投影图，试把 A、B、C、D、E 各点标注到投影图上的对应位置,并把重影点处不可见点加上括号。2-8 已知 A、B 两点是一对 V 面重影点，相距 10mm;A、C 两点是一对 H 面的重影点，C在 H 面上;D 点在 H 面上，且在 C 后 15mm，右 15mm，求 B、C、D 三点的三面投影,并判别重影点的可见性。14第二章 点、直线、平面的投影—--—直线的投影 班级 学号 姓名 2-9 在立体的投影图上，标出直线的三个投影，并说明其对投影面的相对位置（参照立体图）。(1）(2) 15第二章 点、直线、平面的投影———-直线的投影 班级 学号 姓名 AB 是 正平 线；BK 是 水平 线；AC 是 一般 线。DE 是 正平 线；DF 是____正垂____线；GH 是____侧垂____线。2—10 推断下列直线的位置。AB 是侧平线, CD 是 水平线 ...
