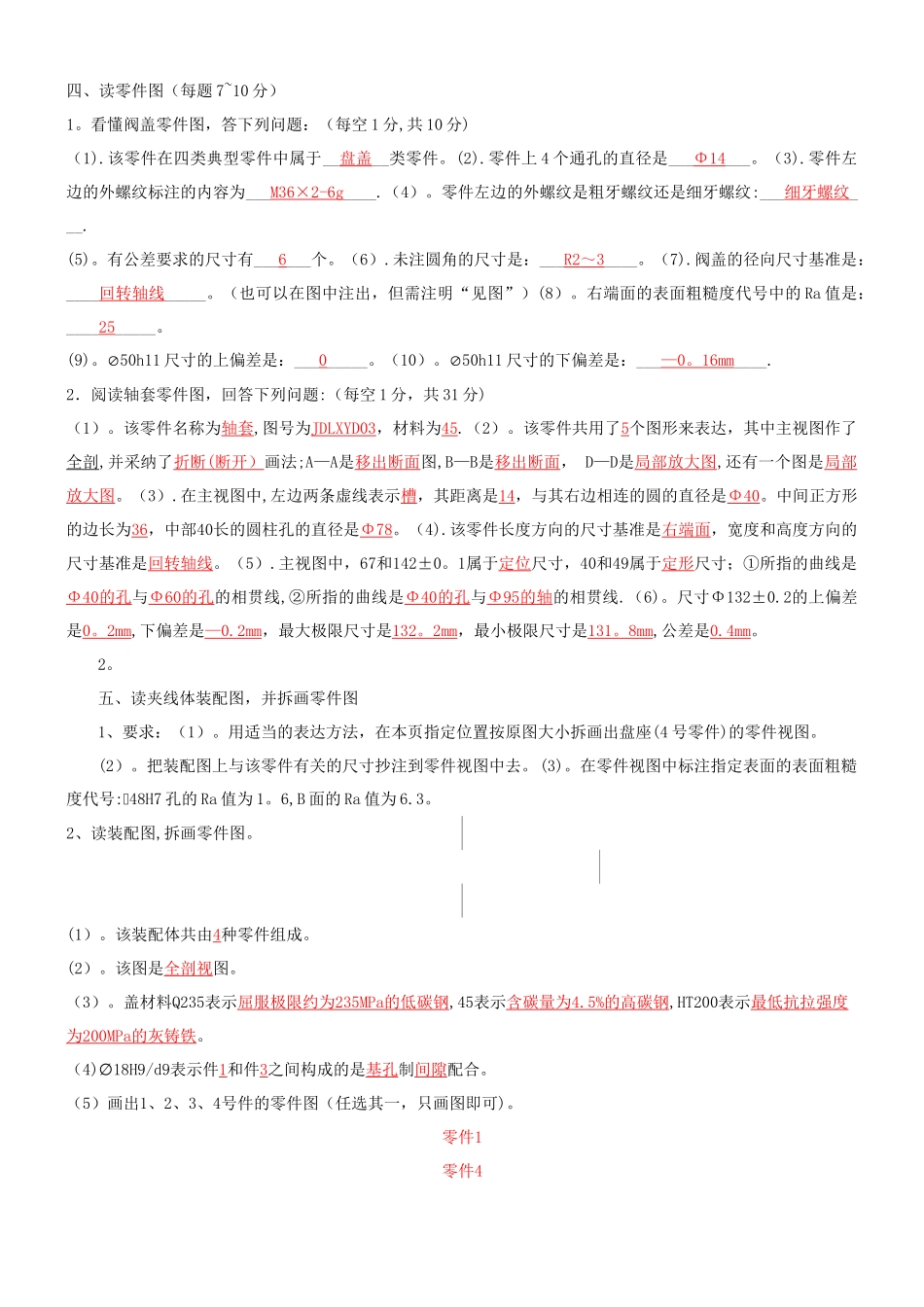

工程制图试题及答案

四、读零件图（每题 7~10 分）1。看懂阀盖零件图，答下列问题：（每空 1 分,共 10 分)（1).该零件在四类典型零件中属于__盘盖__类零件。(2).零件上 4 个通孔的直径是___Φ14___。（3).零件左边的外螺纹标注的内容为___M36×2-6g____.（4）。零件左边的外螺纹是粗牙螺纹还是细牙螺纹:___细牙螺纹___.(5)。有公差要求的尺寸有___6___个。（6）.未注圆角的尺寸是：___R2 ～ 3 ____。（7).阀盖的径向尺寸基准是：____回转轴线_____。（也可以在图中注出，但需注明“见图”）(8）。右端面的表面粗糙度代号中的 Ra 值是：____25_____。(9)。50h11 尺寸的上偏差是：___0_____。（10）。50h11 尺寸的下偏差是：___—0 。 16mm ____.2．阅读轴套零件图，回答下列问题:（每空 1 分，共 31 分)（1）。该零件名称为轴套,图号为JDLXYD03，材料为45.（2）。该零件共用了5个图形来表达，其中主视图作了全剖,并采纳了折断 ( 断开） 画法;A—A是移出断面图,B—B是移出断面， D—D是局部放大图,还有一个图是局部放大图。（3）.在主视图中,左边两条虚线表示槽，其距离是14，与其右边相连的圆的直径是Φ40。中间正方形的边长为36，中部40长的圆柱孔的直径是Φ78。（4).该零件长度方向的尺寸基准是右端面，宽度和高度方向的尺寸基准是回转轴线。（5）.主视图中，67和142±0。1属于定位尺寸，40和49属于定形尺寸；①所指的曲线是Φ40 的孔 与Φ60 的孔 的相贯线,②所指的曲线是Φ40 的孔 与Φ95 的轴 的相贯线.（6)。尺寸Φ132±0.2的上偏差是0 。 2mm ,下偏差是— 0.2mm ，最大极限尺寸是132 。 2mm ，最小极限尺寸是131 。 8mm ,公差是0.4mm。2。五、读夹线体装配图，并拆画零件图1、要求：（1）。用适当的表达方法，在本页指定位置按原图大小拆画出盘座(4 号零件)的零件视图。(2）。把装配图上与该零件有关的尺寸抄注到零件视图中去。(3)。在零件视图中标注指定表面的表面粗糙度代号:48H7 孔的 Ra 值为 1。6,B 面的 Ra 值为 6.3。2、读装配图,拆画零件图。(1）。该装配体共由4种零件组成。(2）。该图是全剖视图。（3）。盖材料Q235表示屈服极限约为 235MPa 的低碳钢 ,45表示含碳量为 4.5% 的高碳钢 ,HT200表示最低抗拉强度为 200MPa 的灰铸铁 。（4)∅18H9/d9表示件1和件3之间构成的是基孔制间隙配合。（5）画出1、2、3、4号件的零件图（任选其一，只画图即可)。零件1零件4
