工程力学竞赛复习题及答案VIP专享

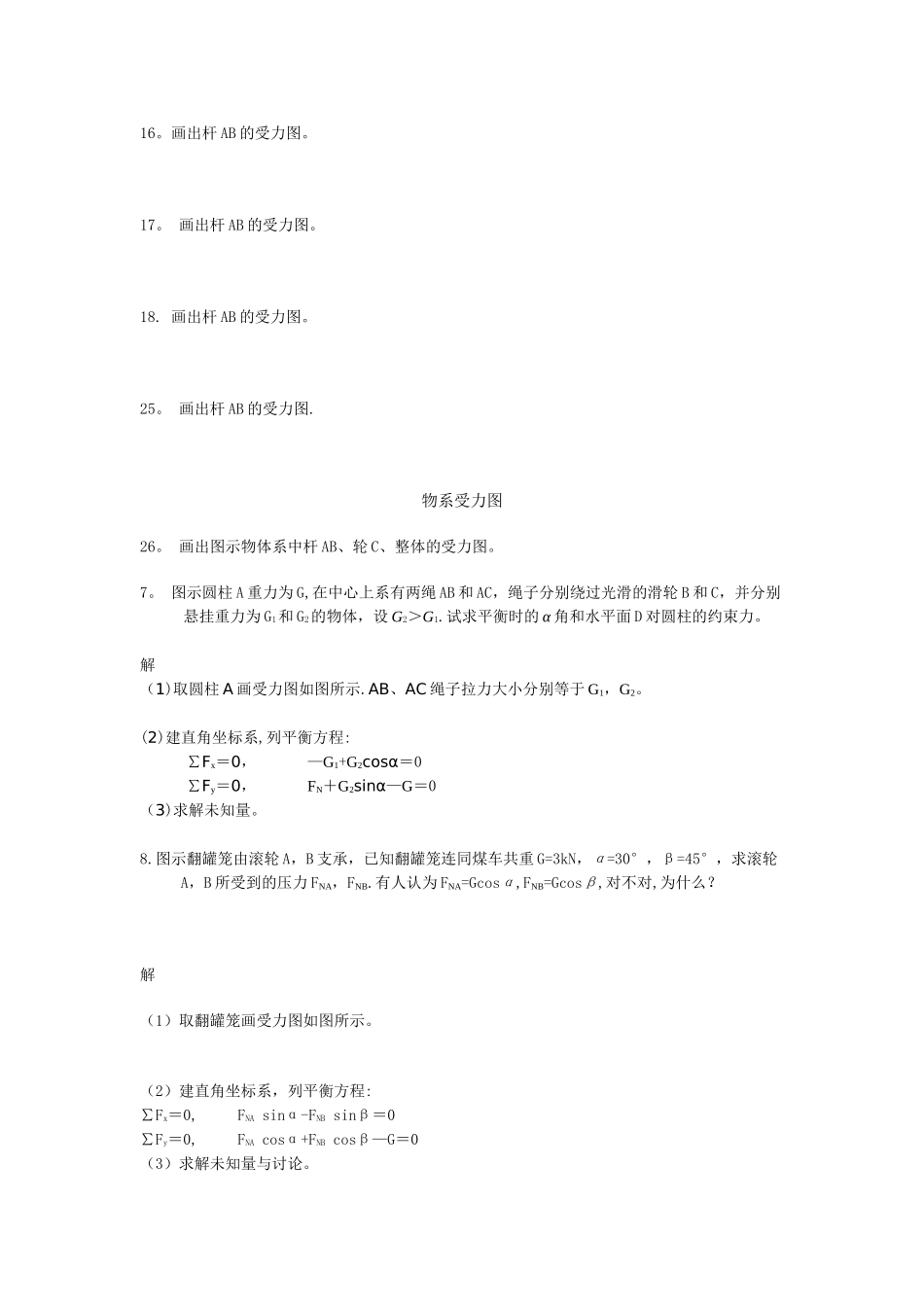

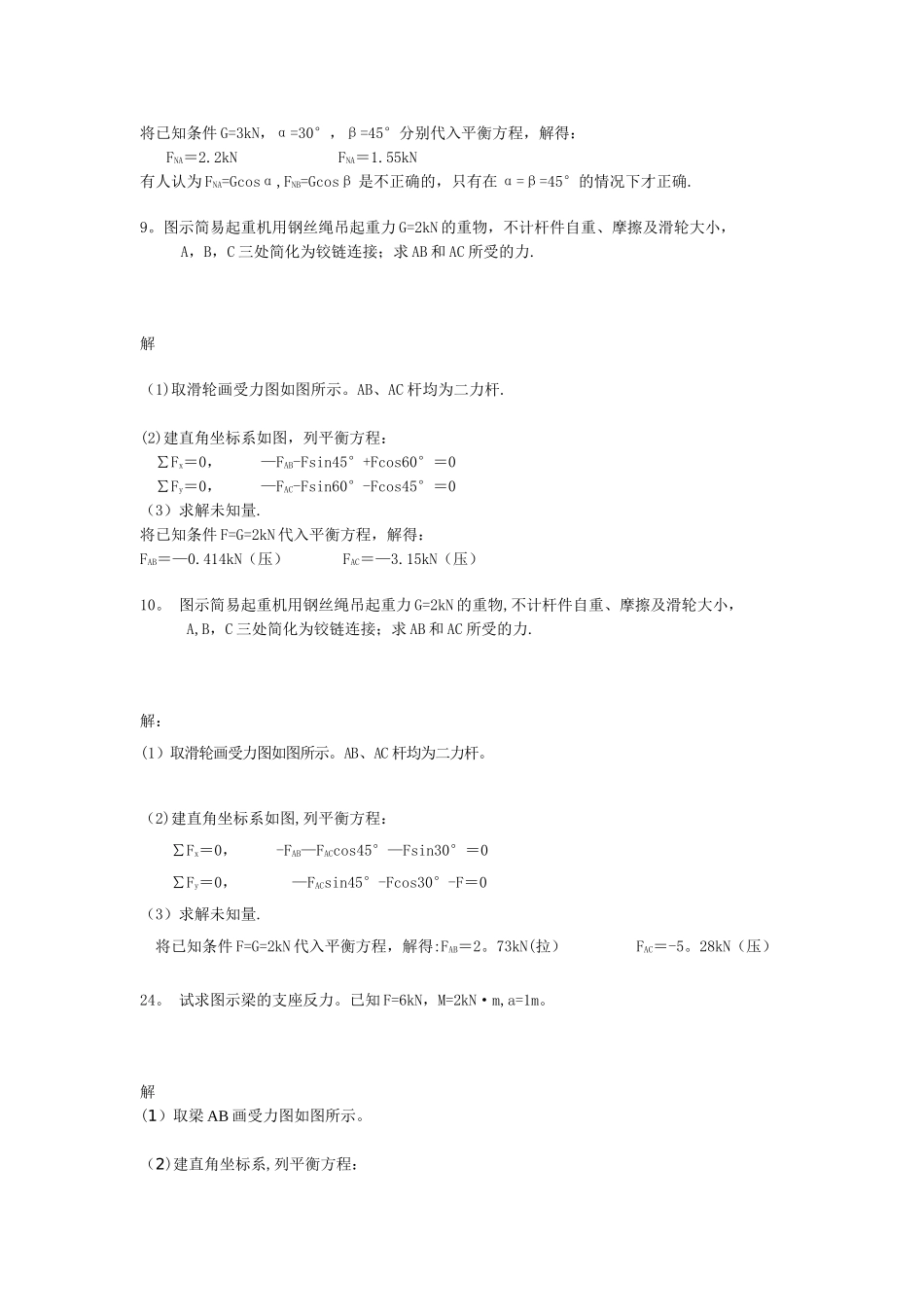

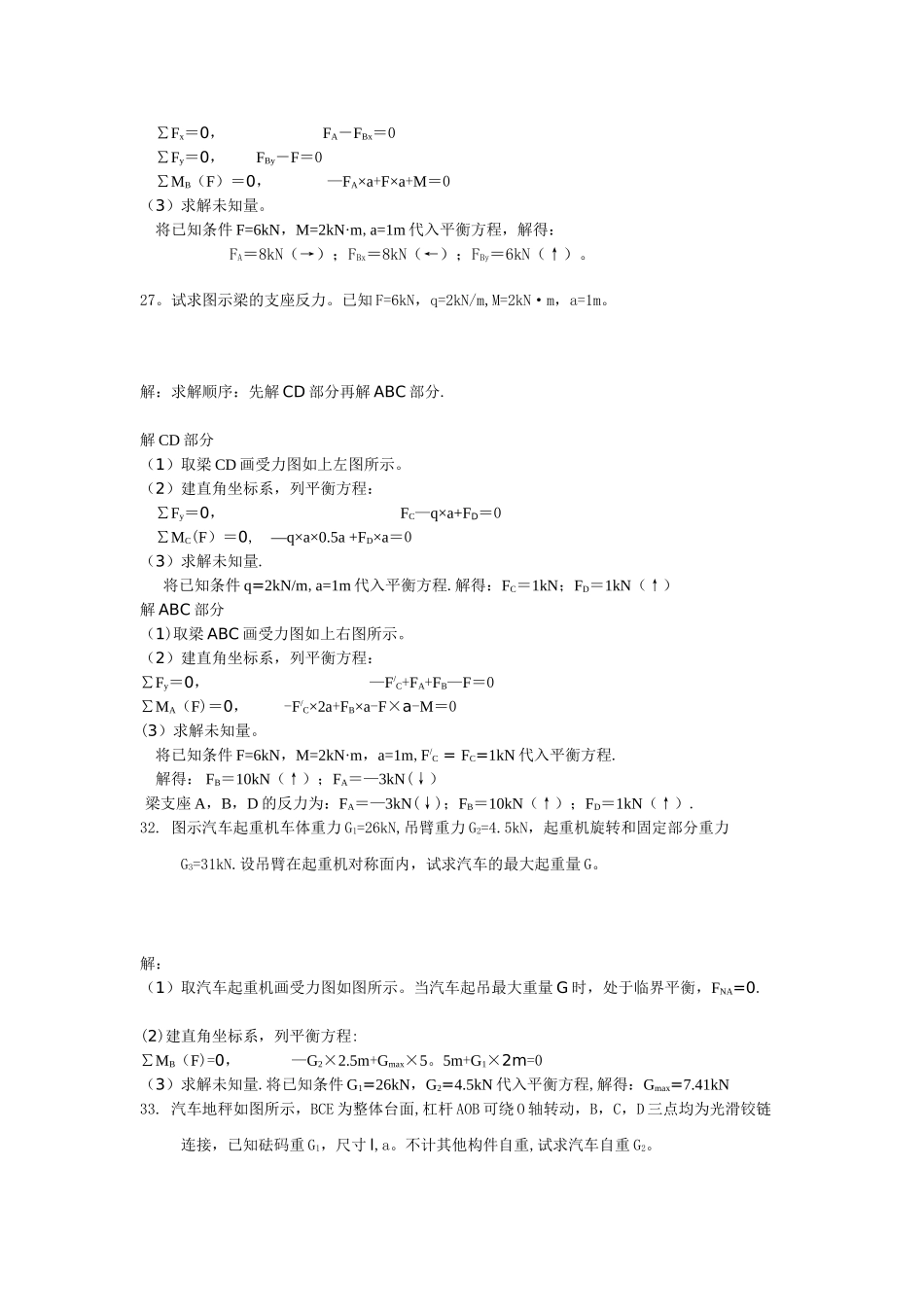

16。画出杆 AB 的受力图。 17。 画出杆 AB 的受力图。 18. 画出杆 AB 的受力图。 25。 画出杆 AB 的受力图. 物系受力图26。 画出图示物体系中杆 AB、轮 C、整体的受力图。7。 图示圆柱 A 重力为 G,在中心上系有两绳 AB 和 AC，绳子分别绕过光滑的滑轮 B 和 C，并分别悬挂重力为 G1和 G2的物体，设 G2＞G1.试求平衡时的 α 角和水平面 D 对圆柱的约束力。 解（1)取圆柱 A 画受力图如图所示.AB、AC 绳子拉力大小分别等于 G1，G2。 (2)建直角坐标系,列平衡方程: ∑Fx＝0， —G1+G2cosα＝0 ∑Fy＝0， FN＋G2sinα—G＝0（3)求解未知量。 8.图示翻罐笼由滚轮 A，B 支承，已知翻罐笼连同煤车共重 G=3kN，α=30°，β=45°，求滚轮A，B 所受到的压力 FNA，FNB.有人认为 FNA=Gcosα,FNB=Gcosβ,对不对,为什么？ 解（1）取翻罐笼画受力图如图所示。 （2）建直角坐标系，列平衡方程:∑Fx＝0, FNA sinα-FNB sinβ＝0∑Fy＝0, FNA cosα+FNB cosβ—G＝0（3）求解未知量与讨论。将已知条件 G=3kN，α=30°，β=45°分别代入平衡方程，解得：FNA＝2.2kN FNA＝1.55kN有人认为 FNA=Gcosα,FNB=Gcosβ 是不正确的，只有在 α=β=45°的情况下才正确.9。图示简易起重机用钢丝绳吊起重力 G=2kN 的重物，不计杆件自重、摩擦及滑轮大小，A，B，C 三处简化为铰链连接；求 AB 和 AC 所受的力. 解（1)取滑轮画受力图如图所示。AB、AC 杆均为二力杆. (2)建直角坐标系如图，列平衡方程： ∑Fx＝0， —FAB-Fsin45°+Fcos60°＝0 ∑Fy＝0， —FAC-Fsin60°-Fcos45°＝0（3）求解未知量.将已知条件 F=G=2kN 代入平衡方程，解得：FAB＝—0.414kN（压） FAC＝—3.15kN（压）10。 图示简易起重机用钢丝绳吊起重力 G=2kN 的重物,不计杆件自重、摩擦及滑轮大小，A,B，C 三处简化为铰链连接；求 AB 和 AC 所受的力. 解：(1）取滑轮画受力图如图所示。AB、AC 杆均为二力杆。 （2)建直角坐标系如图,列平衡方程： ∑Fx＝0， -FAB—FACcos45°—Fsin30°＝0 ∑Fy＝0， —FACsin45°-Fcos30°-F＝0（3）求解未知量. 将已知条件 F=G=2kN 代入平衡方程，解得:FAB＝2。73kN(拉） FAC＝-5。28kN（压）24。 试求图示梁的支座反力。已知 F=6kN，M=2kN·m,a=1m。 解(1）取梁 AB 画受力图如图所示。 （2)建直角坐标系,列平衡方程： ∑Fx＝0， FA－FBx＝0 ∑Fy＝0， FBy－F＝0 ...
