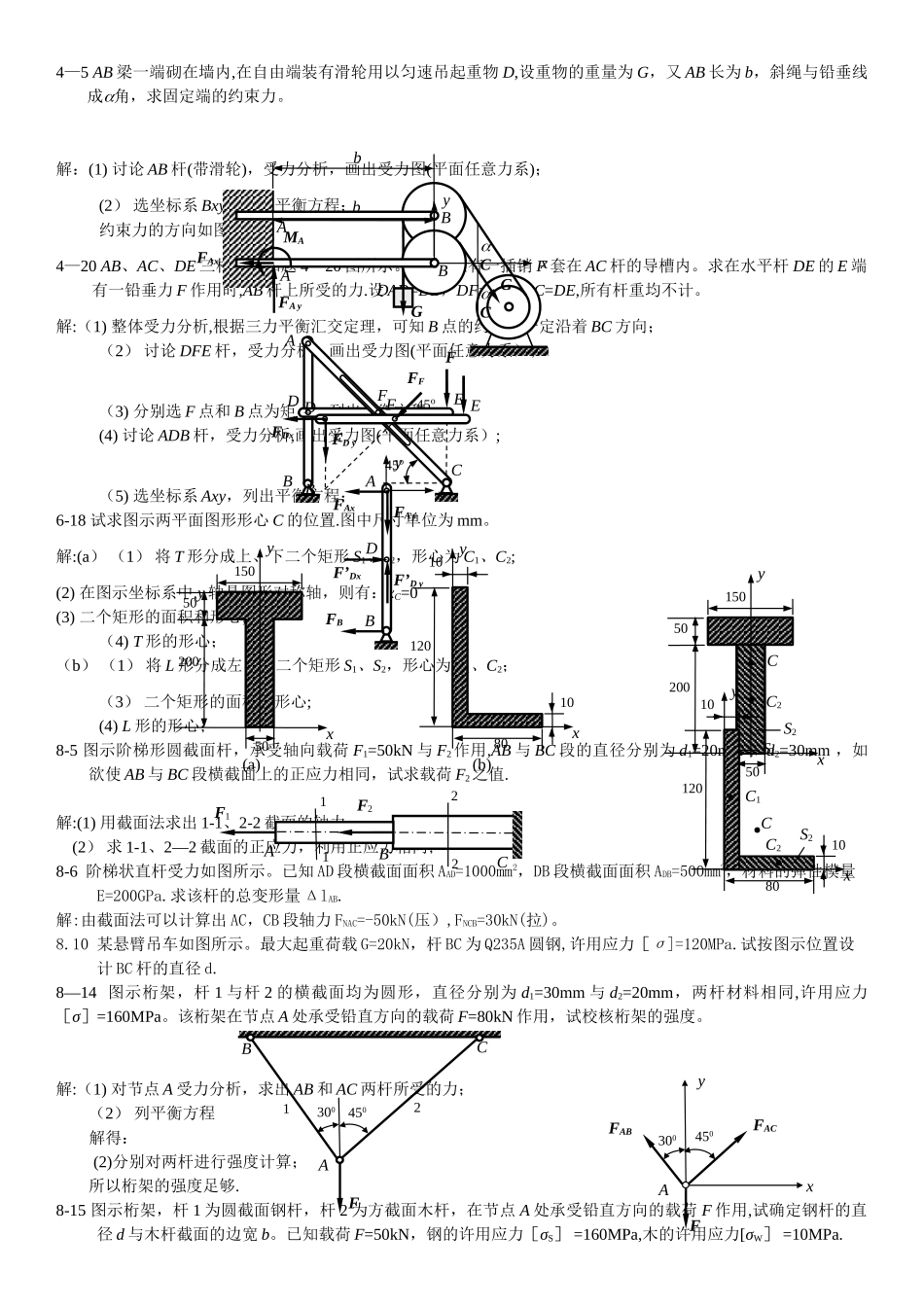

2—2 杆 AC、BC 在 C 处铰接，另一端均与墙面铰接，如图所示,F1和 F2作用在销钉 C 上,F1=445N，F2=535N，不计杆重，试求两杆所受的力。解:（1)取节点 C 为讨论对象，画受力图，注意 AC、BC 都为二力杆, (2） 列平衡方程：AC 与 BC 两杆均受拉.2-3 水平力 F 作用在刚架的 B 点，如图所示.如不计刚架重量，试求支座 A 和 D 处的约束力。解:（1） 取整体 ABCD 为讨论对象，受力分析如图，画封闭的力三角形：(2) 由力三角形得2—4 在简支梁 AB 的中点 C 作用一个倾斜 45o的力 F,力的大小等于 20KN，如图所示。若梁的自重不计,试求两支座的约束力。解：(1） 讨论 AB,受力分析并画受力图：(2) 画封闭的力三角形:相似关系: 几何尺寸:求出约束反力:3—5 四连杆机构在图示位置平衡。已知 OA=60cm，BC=40cm,作用 BC 上的力偶的力偶矩大小为 M2=1N。m,试求作用在 OA 上力偶的力偶矩大小 M1和 AB 所受的力 FAB所受的力。各杆重量不计.解：(1) 讨论 BC 杆，受力分析,画受力图：列平衡方程:(2) 讨论 AB(二力杆），受力如图：可知:（3) 讨论 OA 杆,受力分析，画受力图：列平衡方程:4—1 试求题 4-1 图所示各梁支座的约束力。设力的单位为 kN，力偶矩的单位为 kNm，长度单位为 m,分布载荷集度为 kN/m。（提示：计算非均布载荷的投影和与力矩和时需应用积分）。解：(c）：（1) 讨论 AB 杆，受力分析，画出受力图（平面任意力系)；（2） 选坐标系 Axy,列出平衡方程；(e）：(1) 讨论 CABD 杆，受力分析，画出受力图(平面任意力系)；（2） 选坐标系 Axy，列出平衡方程；约束力的方向如图所示。CcABF2F14330oFACFBCCcF2F1xyDAa2aCBFFDFADACBFFAFDFFBFAdceAB45oF45oCAB45oFFBFACDEαOACBM2M130oCBM230oFBFCABF’BF’AOAM1FAFOABC12q =2M=330oFBFAxFA yyxdx2dxxABCD0.80.80.8200.8M=8q=20FBFAxFA yyx20dxxdx4—5 AB 梁一端砌在墙内,在自由端装有滑轮用以匀速吊起重物 D,设重物的重量为 G，又 AB 长为 b，斜绳与铅垂线成角，求固定端的约束力。解：(1) 讨论 AB 杆(带滑轮)，受力分析，画出受力图(平面任意力系)；(2） 选坐标系 Bxy，列出平衡方程；约束力的方向如图所示。4—20 AB、AC、DE 三杆连接如题 4—20 图所示。DE 杆上有一插销 F 套在 AC 杆的导槽内。求在水平杆 DE 的 E 端有一铅垂力 F 作用时,AB 杆上所受的力.设 AD=DB，DF=FE，BC=DE,...
