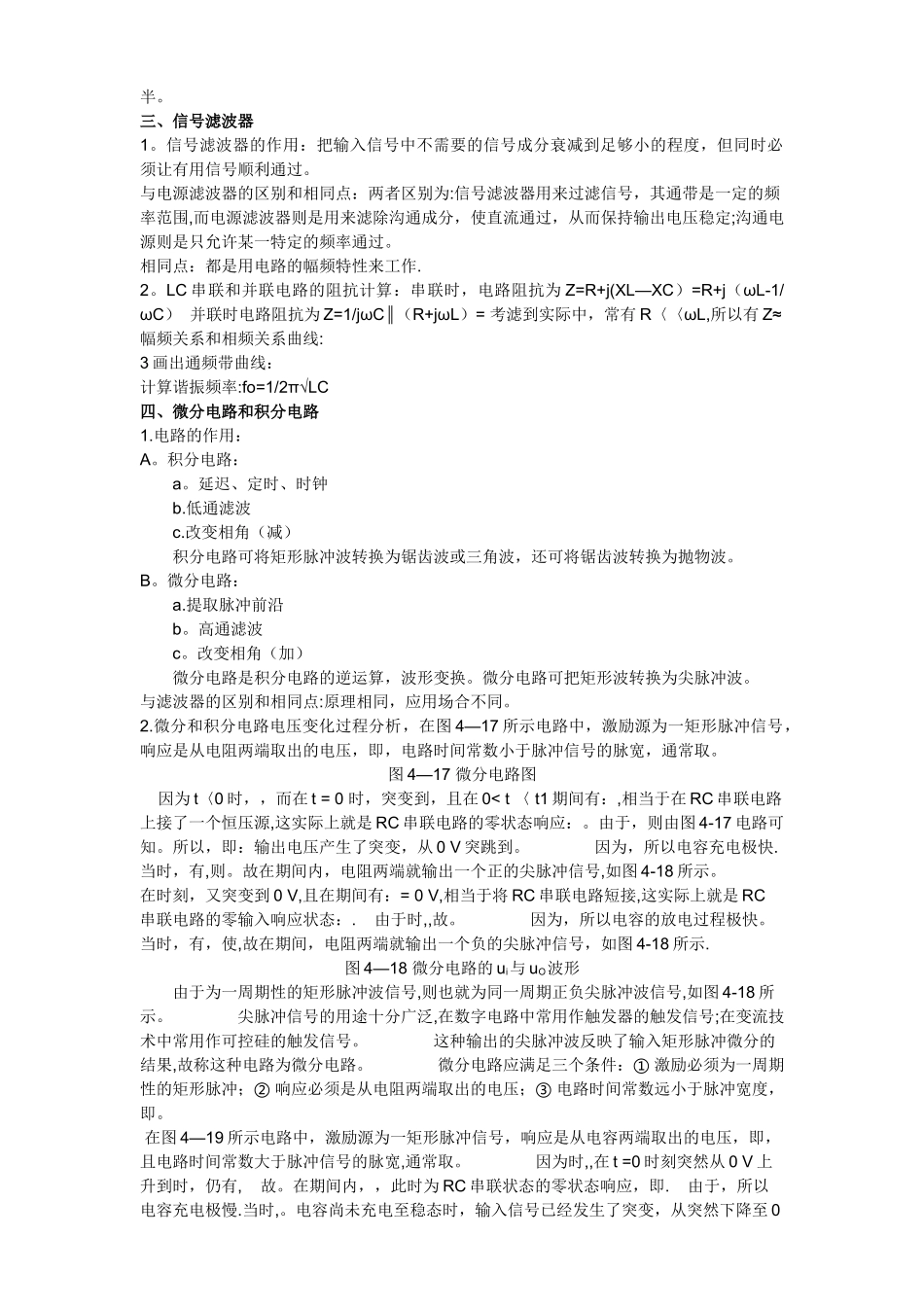

工程师应该掌握的20个模拟电路_第2页
2/12

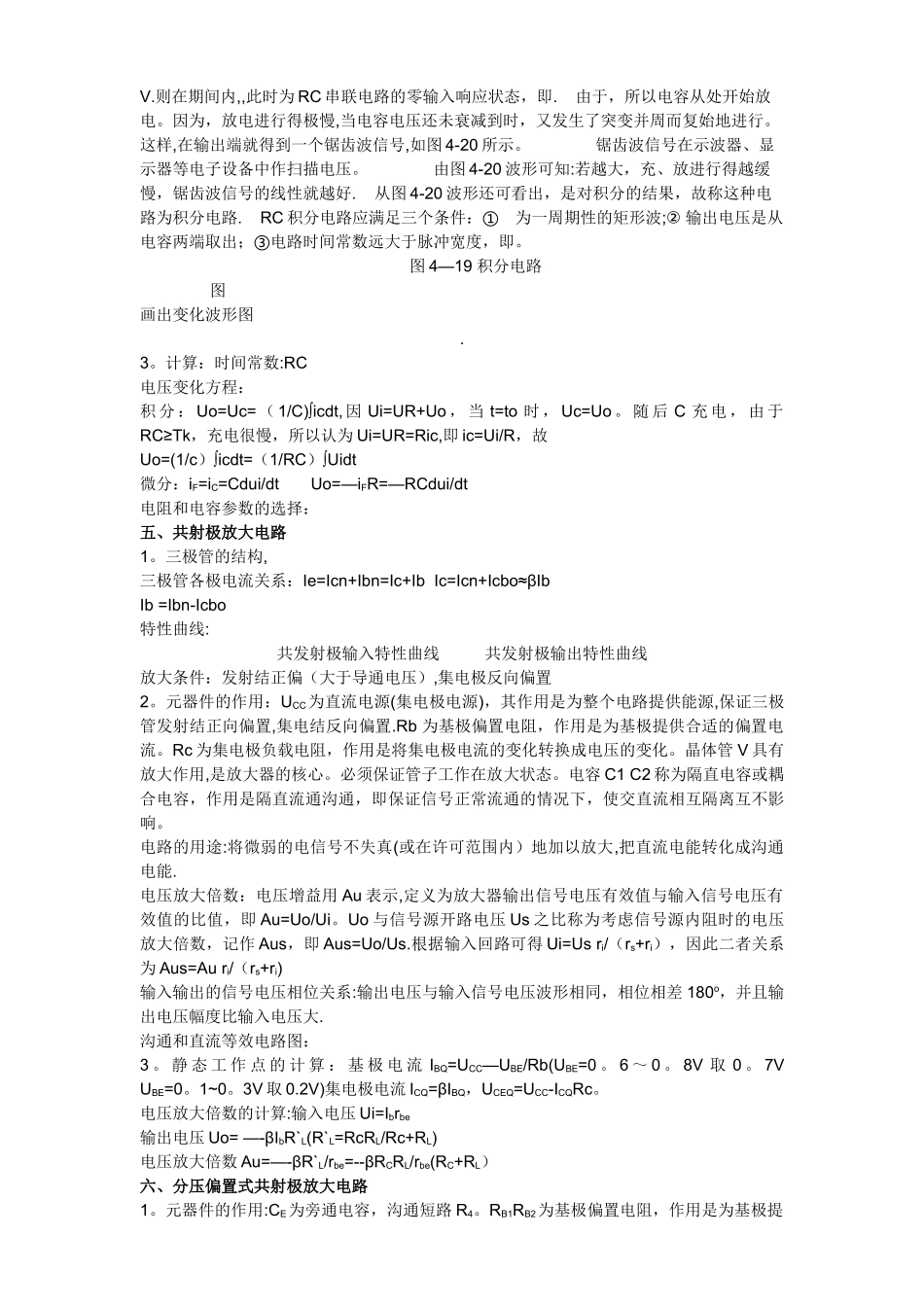

工程师应该掌握的20个模拟电路_第3页
3/12
工程师应该掌握的 20 个模拟电路对模拟电路的掌握分为三个层次。初级层次是熟练记住这二十个电路,清楚这二十个电路的作用。只要是电子爱好者,只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。中级层次是能分析这二十个电路中的关键元器件的作用,每个元器件出现故障时电路的功能受到什么影响,测量时参数的变化规律,掌握对故障元器件的处理方法;定性分析电路信号的流向,相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小,信号与阻抗的关系。有了这些电路知识,您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。达到高级层次后,只要您同意,受人尊敬的高薪职业――电子产品和工业控制设备的开发设计工程师将是您的首选职业.以下是 20 个基本模拟电路:一、桥式整流电路1.二极管的单向导电性:二极管的 PN 结加正向电压,处于导通状态;加反向电压,处于截止状态.伏安特性曲线理想开关模型和恒压降模型:理想模型指的是在二极管正向偏置时,其管压降为 0,而当其反向偏置时,认为它的电阻为无穷大,电流为零。就是截止.恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为 0.7V,锗管 0。5 V2。桥式整流电流流向过程:当 u 2 是正半周期时,二极管 Vd1 和 Vd2 导通;而夺极管 Vd3 和 Vd4 截止,负载 RL是的电流是自上而下流过负载,负载上得到了与 u 2 正半周期相同的电压;在 u 2 的负半周,u 2 的实际极性是下正上负,二极管 Vd3 和 Vd4 导通而 Vd1 和 Vd2 截止,负载 RL上的电流仍是自上而下流过负载,负载上得到了与 u 2 正半周期相同的电压。3.计算:Vo,Io,二极管反向电压Uo=0.9U2, Io=0。9U 2/RL,URM=√2 U 2二、电源滤波器1。电源滤波的过程分析:电源滤波是在负载 RL两端并联一只较大容量的电容器。由于电容两端电压不能突变,因而负载两端的电压也不会突变,使输出电压得以平滑,达到滤波的目的。波形形成过程:输出端接负载 RL时,当电源供电时,向负载提供电流的同时也向电容 C 充电,充电时间常数为 τ 充=(Ri R∥LC)≈RiC,一般 Ri<
