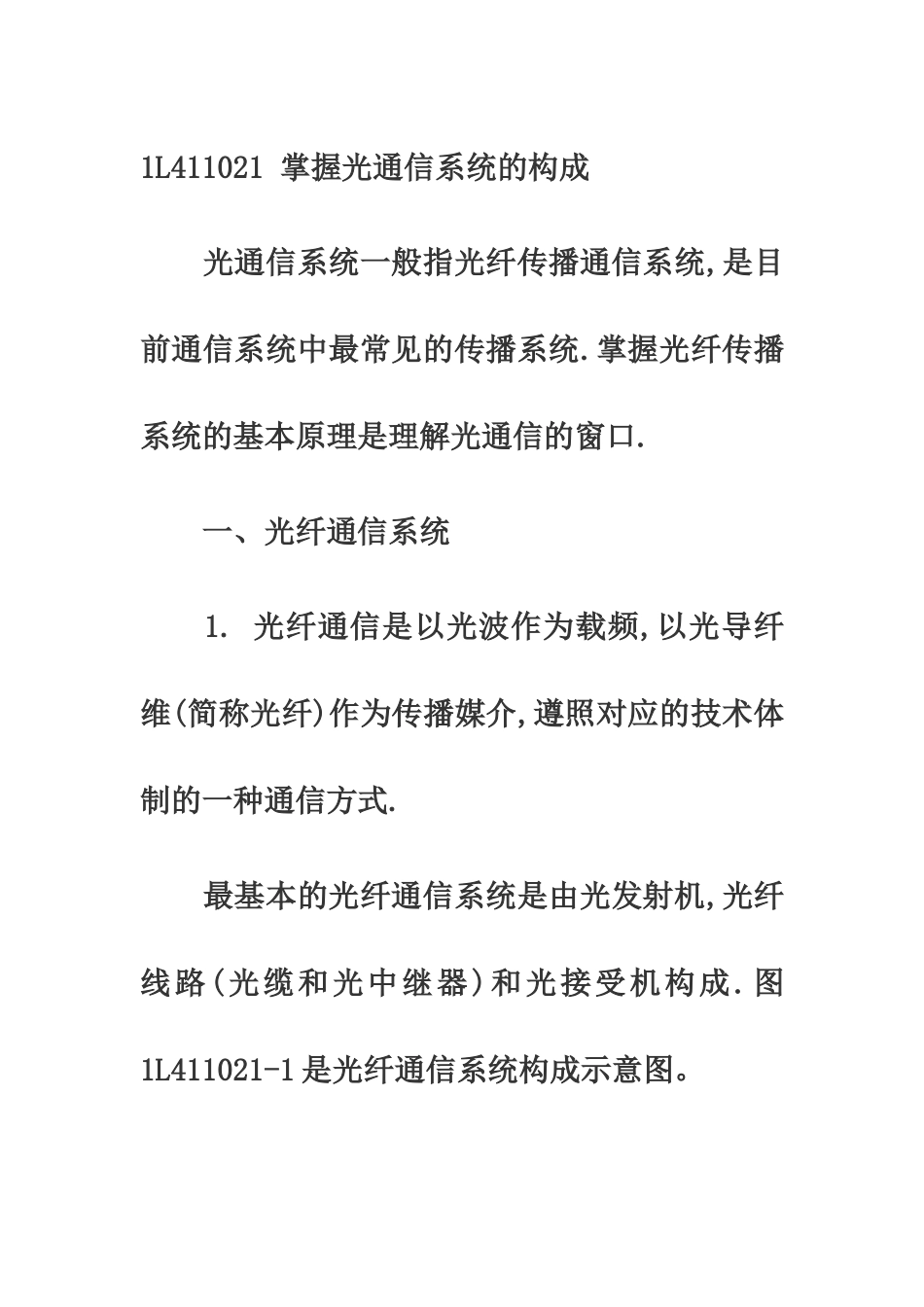

一级建造师通信与广电专业重要考点复习点1L411021 掌握光通信系统的构成 光通信系统一般指光纤传播通信系统,是目前通信系统中最常见的传播系统
掌握光纤传播系统的基本原理是理解光通信的窗口
一、光纤通信系统 1
光纤通信是以光波作为载频,以光导纤维(简称光纤)作为传播媒介,遵照对应的技术体制的一种通信方式
最基本的光纤通信系统是由光发射机,光纤线路(光缆和光中继器)和光接受机构成
图1L411021-1 是光纤通信系统构成示意图

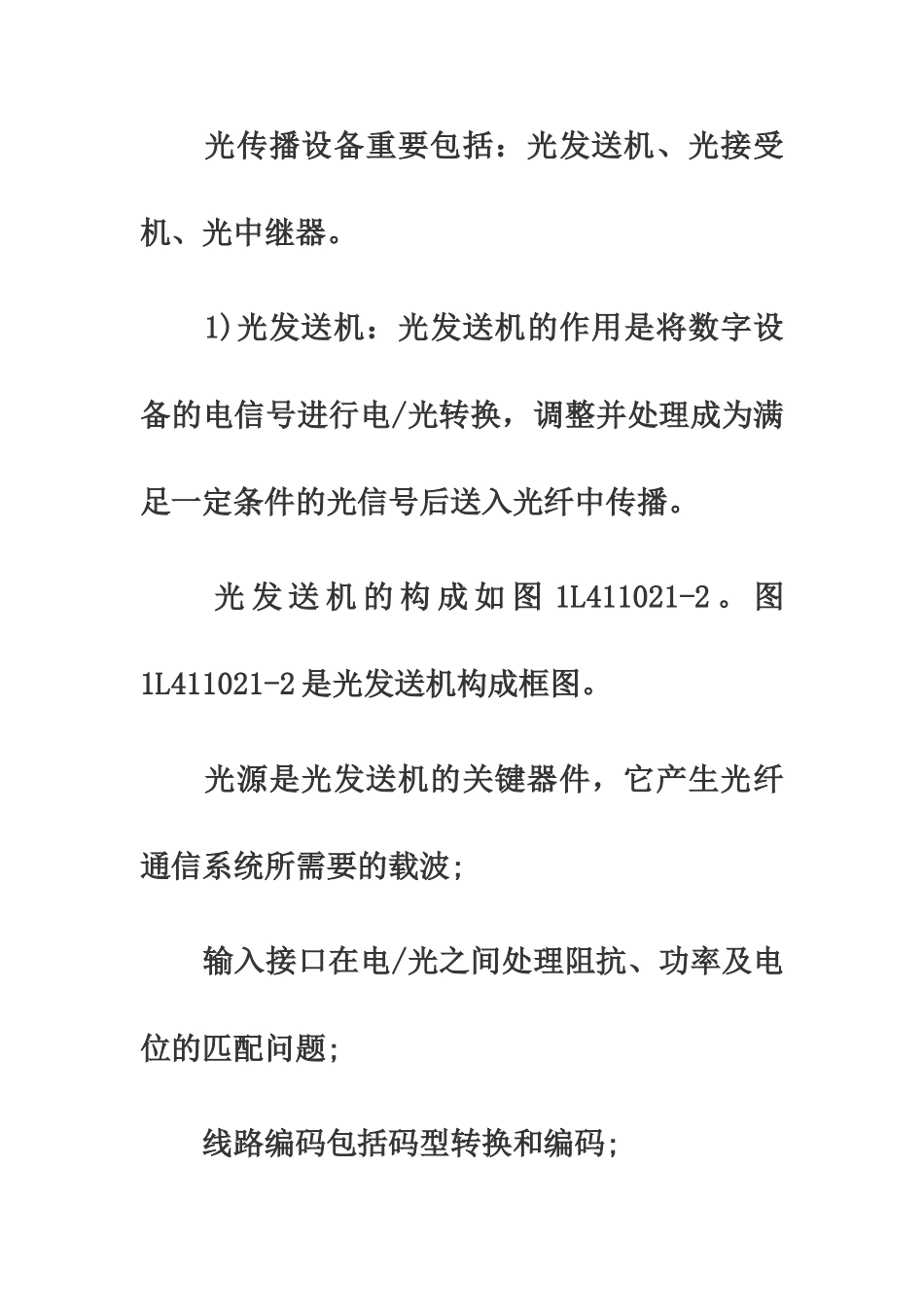

光传播设备重要包括：光发送机、光接受机、光中继器
1)光发送机：光发送机的作用是将数字设备的电信号进行电/光转换，调整并处理成为满足一定条件的光信号后送入光纤中传播
光 发 送 机 的 构 成 如 图 1L411021-2
图1L411021-2 是光发送机构成框图
光源是光发送机的关键器件，它产生光纤通信系统所需要的载波; 输入接口在电/光之间处理阻抗、功率及电位的匹配问题; 线路编码包括码型转换和编码; 调制电路将电信号转变为调制电流，以便实现对光源输出功率的调整
光纤通信系统一般采用数字编码,强度调制,直接检波方式
调制方式 强度调制就是在发送端用电信号通过调制器控制光源的发光强度，使光强度随信号电流线性变化
光强度是指单位面积上的光功率
直接检波是指在接受端用光电检测器直接检测光的有无，再转化为电信号
光纤作为传播媒介，以最小的衰减和波形畸变将光信号从发送端传播到接受端
为了保证通信质量，信号通过一定距离的衰减后，进入光中继器，将已衰落的光信号脉冲进行赔偿和再生
2)光接受机：光接受机的作用是把通过光纤传播后，脉冲幅度被衰减、宽度被展宽的弱光信号转变为电信号，并放大、再生恢复出本来的信号
图 1L411021-3 是光接受机构成框图
3)光中继器：光中继器的作用是将通信线路中传播一定距离后衰弱、变形的光信号恢复
