2025年干式变电气作业指导书2900MW机组工程全套电气安装施工技

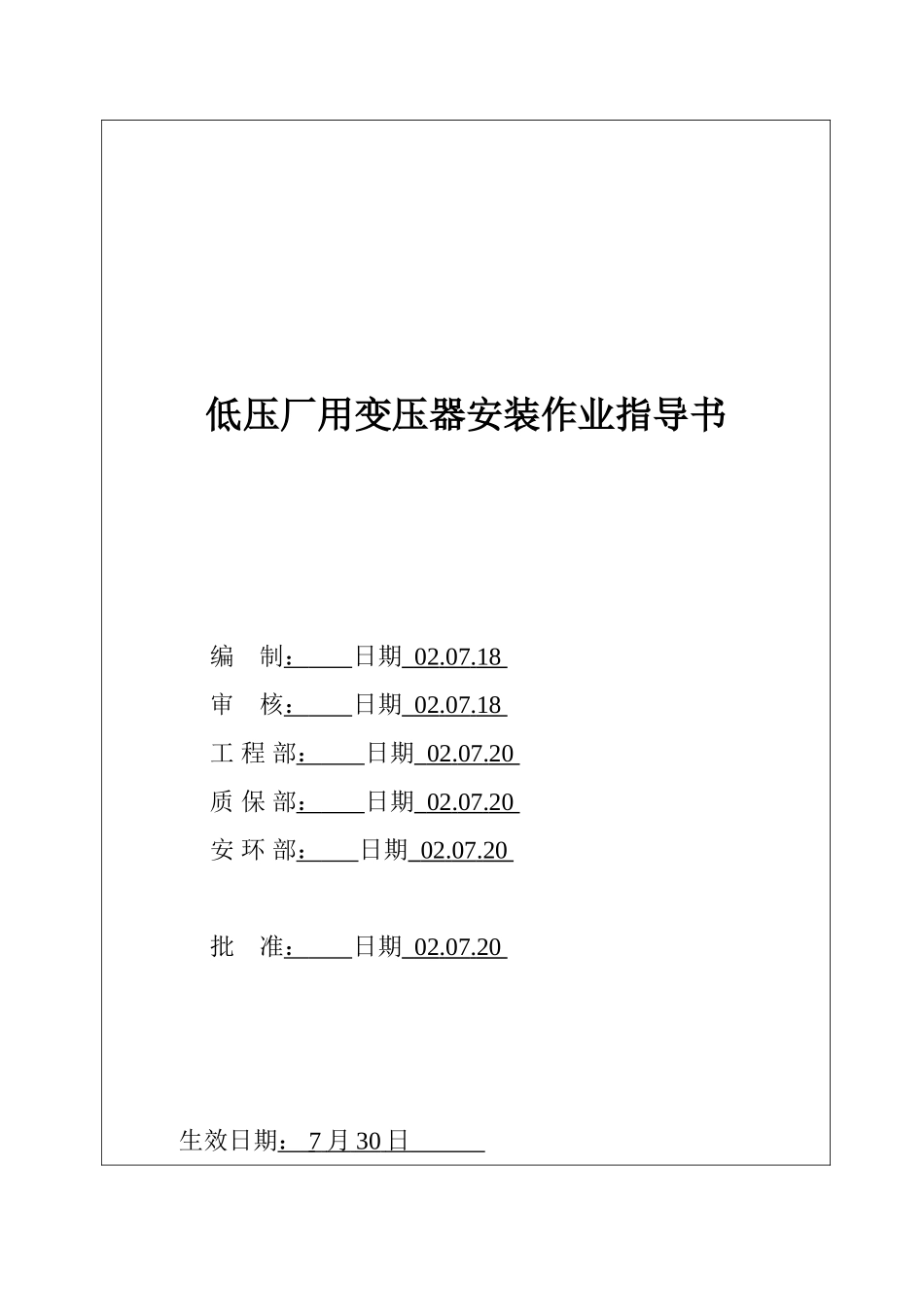

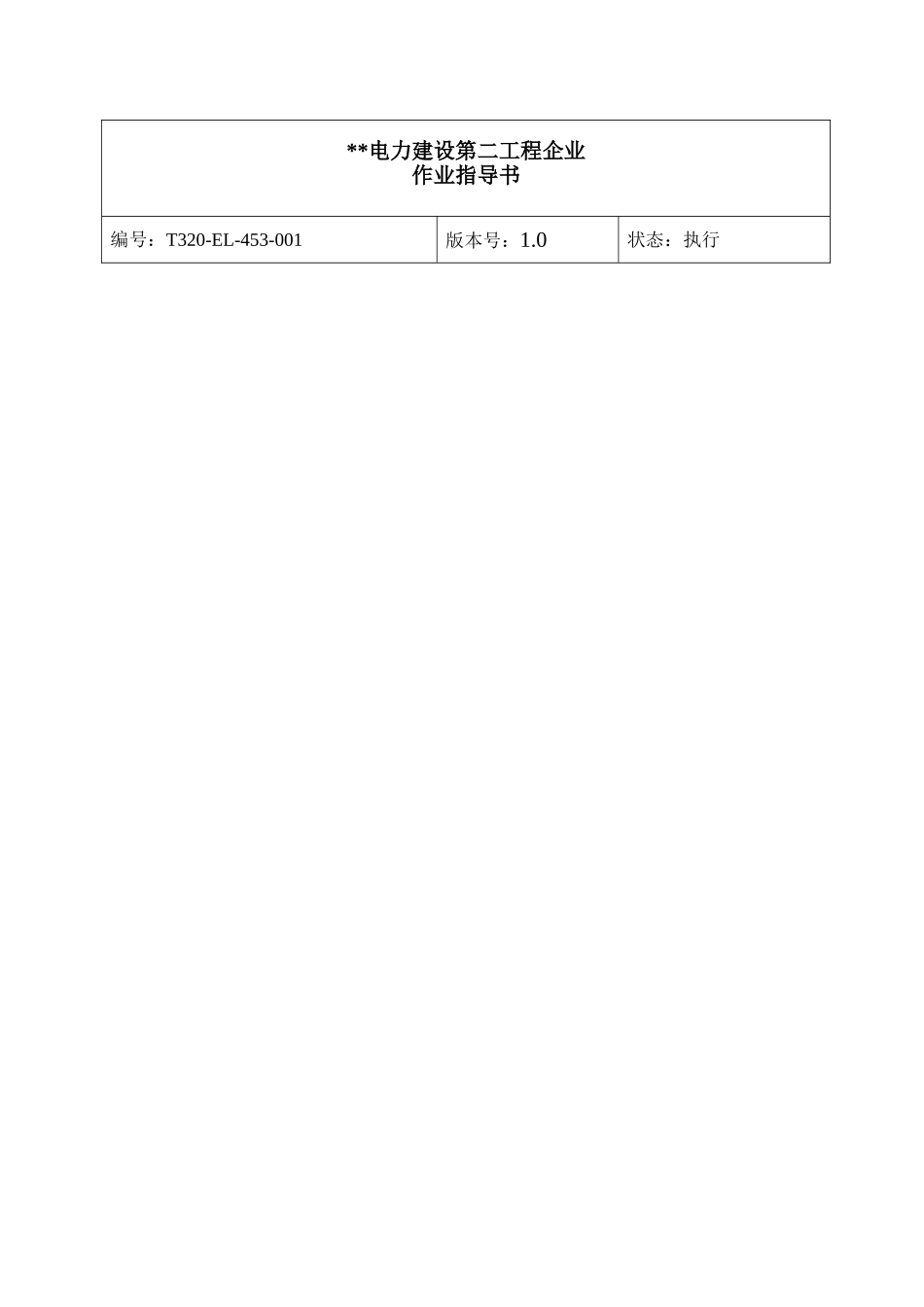

**电力建设第二工程企业作业指导书编号：T320-EL-453-001版本号：1.0状态：执行低压厂用变压器安装作业指导书编 制： 日期 02 . 07 . 18 审 核： 日期 02 . 07 . 18 工 程 部： 日期 02 . 07 . 20 质 保 部： 日期 02 . 07 . 20 安 环 部： 日期 02 . 07 . 20 批 准： 日期 02 . 07 . 20 生效日期： 7 月 30 日 ***电厂二期工程（2×900MW）#6 机低压厂用变压器安装作业指导书编号：T320-EL-453-001版本号：1.0状 态：执行目 录1.目的2.合用范围3.编制根据4.工程概况5.作业准备6.动工条件7.施工措施与工艺规定8.文明施工9.参照文献文献修改记录：1.0创立 版本号修改阐明修改人审核人同意人1目的为了保证**电厂二期工程（2×900MW）#6 标段低压厂用变压器安装工程的施工质量，增进工程施工技术水平的提高，保证干式变压器安装时的安全。2合用范围合用于**电厂二期工程（2×900MW）#6 标段范围内所有干式变压器的安装工程。3编制根据3.1《电力建设安全工作规程》 （火力发电厂部分）3.2干式变压器及接地施工图纸及安装手册3.3《电气装置安装工程高压电器施工及验收规范》GBJ147-903.4《电气装置安装工程低压电器施工及验收规范》GB50254-964工程概况本工程共需安装 1600KVA 变压器 7 台，160KVA 变压器 1 台。其中 7 台 1600KVA变压器布置变压器室，一台 160KVA 变压器（照明变）布置在控制楼 4.1 米层低压开关室内。5作业准备5.1文献资料准备齐全。5.2参与施工人员必须熟悉施工图纸和设备安装工艺及原则。5.3施工工、机具准备：大力士（3 吨） 两台钢丝绳（5 吨，5 米） 四根 撬棒 四根力矩扳手（20-200Nm） 两把 力矩扳手（5-50Nm） 一把梅花扳手 两套双头呆扳手 两套个人常用工具 两套焊机及附件 一套水平尺 一把 吊车（5 吨以上） 一辆榔头（2.5 磅） 两把 套筒扳手（能与力矩扳手配合） 两套5.4劳动力配置：施工负责人 一人 技术员 一人安全员 一人 质检员 一人安装工 四人 起重工 两人6动工条件6.1所有参与施工人员资质证书齐全、有效。6.2工机具、材料准备充足并经检查合格。6.3设备包装运送到现场，经开箱检查设备无损坏，并与运送清单相符。6.4运送道路畅通。6.5室内工程已竣工，地板及地板涂料工程已结束，墙面及屋顶粉刷已结束。6.6预埋基础已安装并已通过验收。6.7现场有足够的施工空间。7施工措施与工艺规定：7.1安装前...
