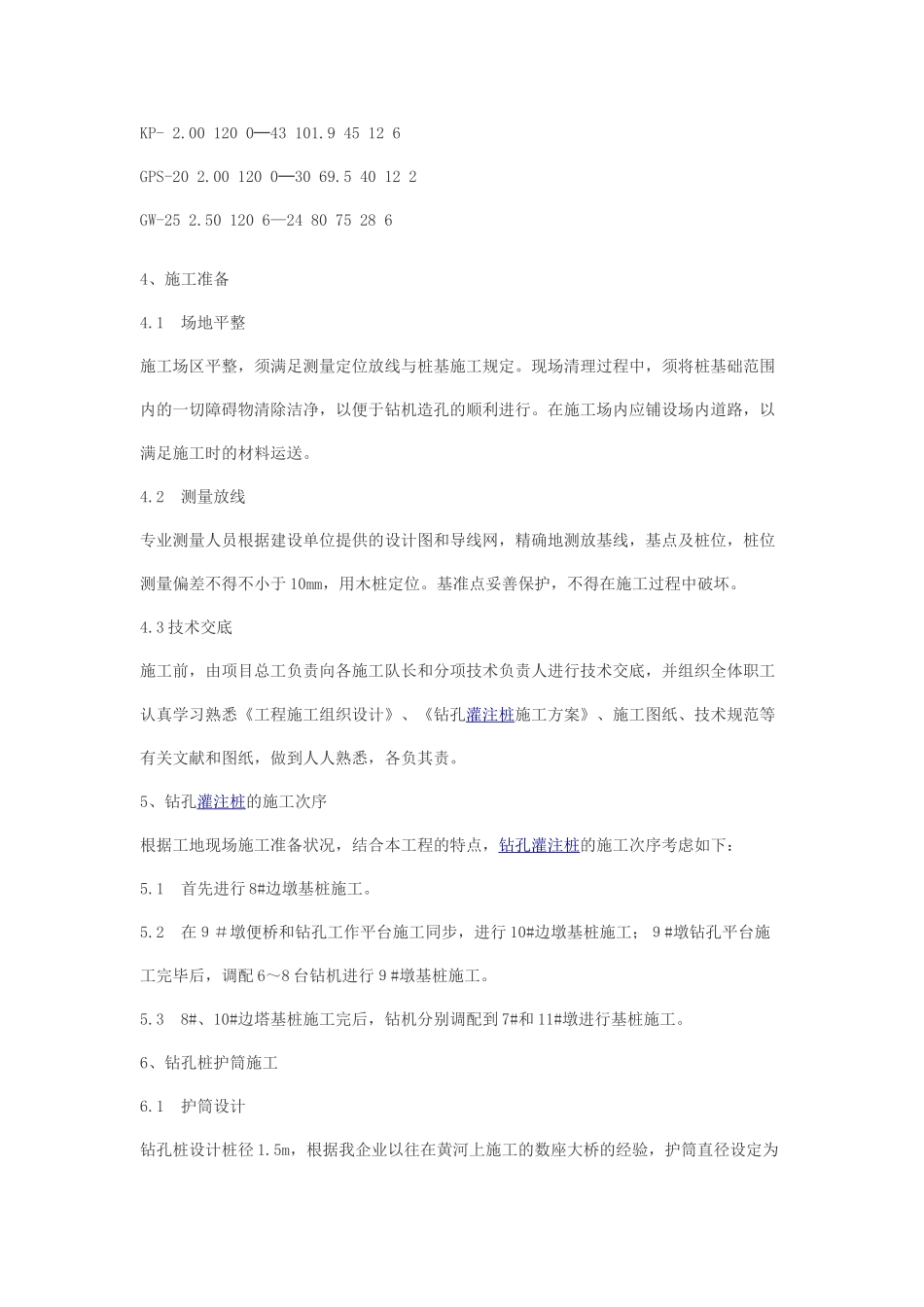

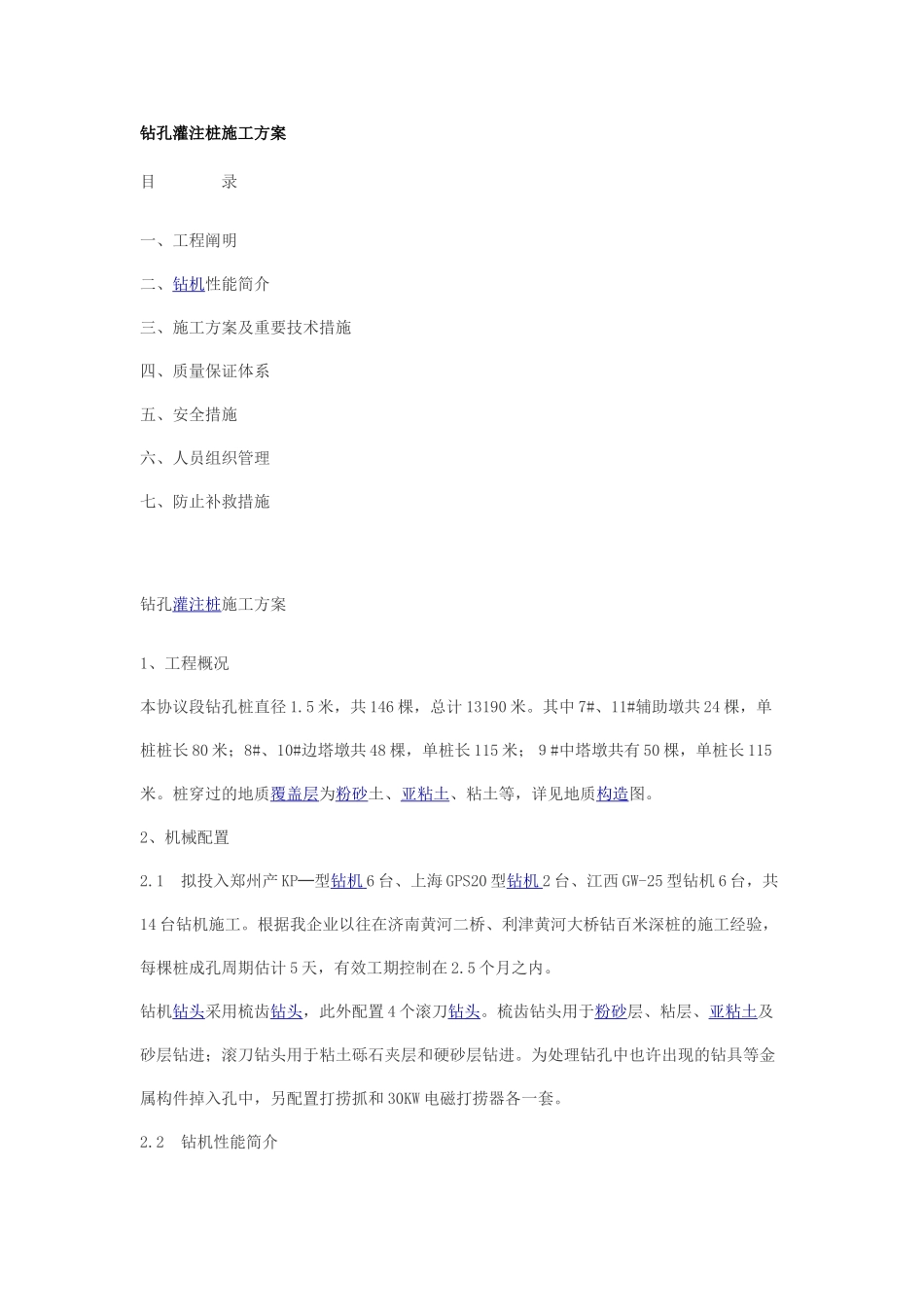

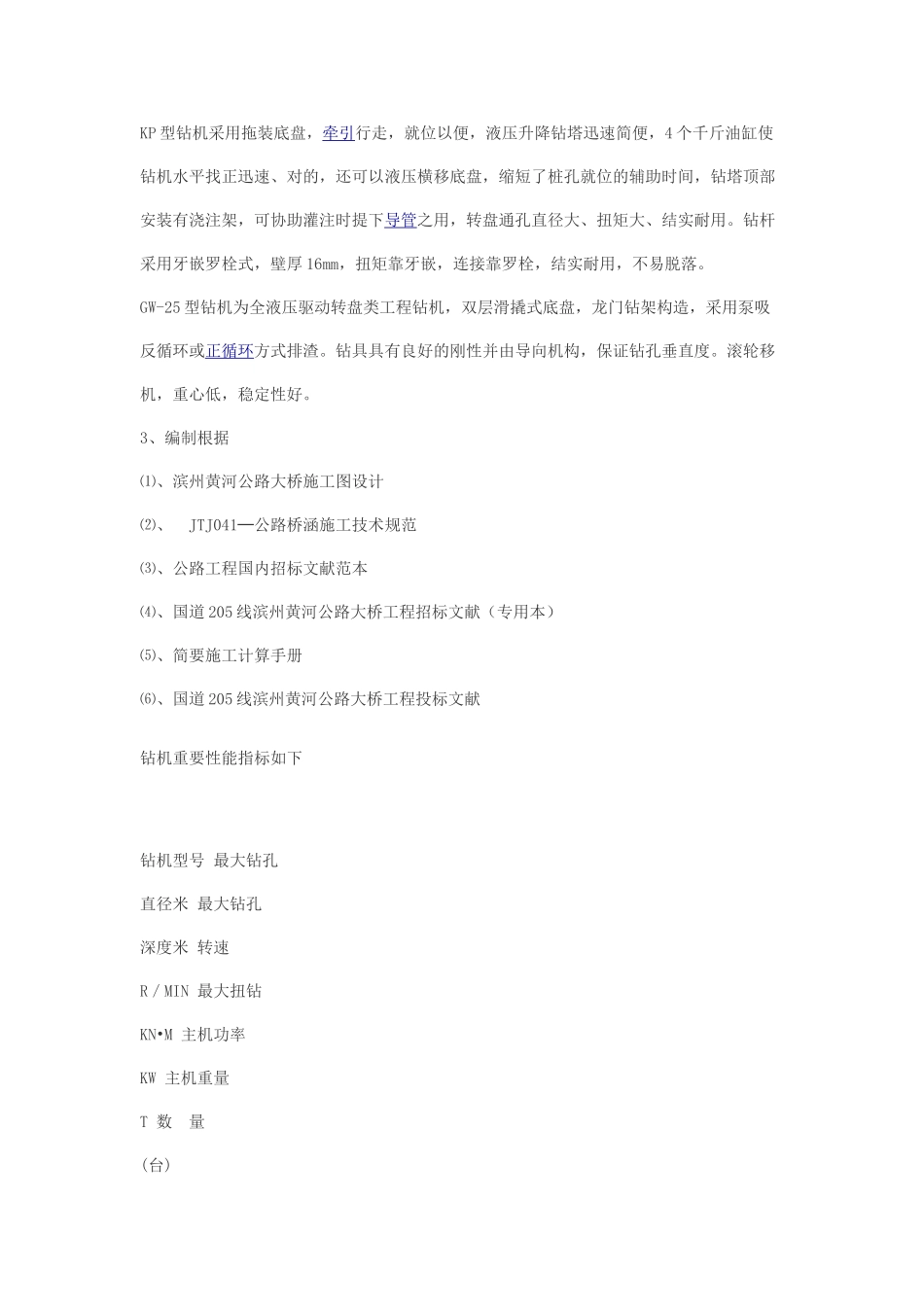

钻孔灌注桩施工方案目 录 一、工程阐明二、钻机性能简介三、施工方案及重要技术措施四、质量保证体系五、安全措施六、人员组织管理七、防止补救措施 钻孔灌注桩施工方案1、工程概况本协议段钻孔桩直径 1.5 米，共 146 棵，总计 13190 米。其中 7#、11#辅助墩共 24 棵，单桩桩长 80 米；8#、10#边塔墩共 48 棵，单桩长 115 米；９#中塔墩共有 50 棵，单桩长 115米。桩穿过的地质覆盖层为粉砂土、亚粘土、粘土等，详见地质构造图。2、机械配置2.1 拟投入郑州产 KP─型钻机 6 台、上海 GPS20 型钻机 2 台、江西 GW-25 型钻机 6 台，共14 台钻机施工。根据我企业以往在济南黄河二桥、利津黄河大桥钻百米深桩的施工经验，每棵桩成孔周期估计 5 天，有效工期控制在 2.5 个月之内。钻机钻头采用梳齿钻头，此外配置 4 个滚刀钻头。梳齿钻头用于粉砂层、粘层、亚粘土及砂层钻进；滚刀钻头用于粘土砾石夹层和硬砂层钻进。为处理钻孔中也许出现的钻具等金属构件掉入孔中，另配置打捞抓和 30KW 电磁打捞器各一套。2.2 钻机性能简介KP 型钻机采用拖装底盘，牵引行走，就位以便，液压升降钻塔迅速简便，4 个千斤油缸使钻机水平找正迅速、对的，还可以液压横移底盘，缩短了桩孔就位的辅助时间，钻塔顶部安装有浇注架，可协助灌注时提下导管之用，转盘通孔直径大、扭矩大、结实耐用。钻杆采用牙嵌罗栓式，壁厚 16mm，扭矩靠牙嵌，连接靠罗栓，结实耐用，不易脱落。GW-25 型钻机为全液压驱动转盘类工程钻机，双层滑撬式底盘，龙门钻架构造，采用泵吸反循环或正循环方式排渣。钻具具有良好的刚性并由导向机构，保证钻孔垂直度。滚轮移机，重心低，稳定性好。3、编制根据⑴、滨州黄河公路大桥施工图设计⑵、 JTJ041─公路桥涵施工技术规范⑶、公路工程国内招标文献范本⑷、国道 205 线滨州黄河公路大桥工程招标文献（专用本）⑸、简要施工计算手册⑹、国道 205 线滨州黄河公路大桥工程投标文献钻机重要性能指标如下钻机型号 最大钻孔直径米 最大钻孔深度米 转速R／MIN 最大扭钻KN•M 主机功率KW 主机重量T 数 量(台)KP- 2.00 120 0─43 101.9 45 12 6GPS-20 2.00 120 0─30 69.5 40 12 2GW-25 2.50 120 6—24 80 75 28 64、施工准备4.1 场地平整施工场区平整，须满足测量定位放线与桩基施工规定。现场清理过程中，须将桩基础范围内的一切障碍物清除洁净，以便于钻机造孔的顺利进行...
