2025年机械高级工理论知识试题

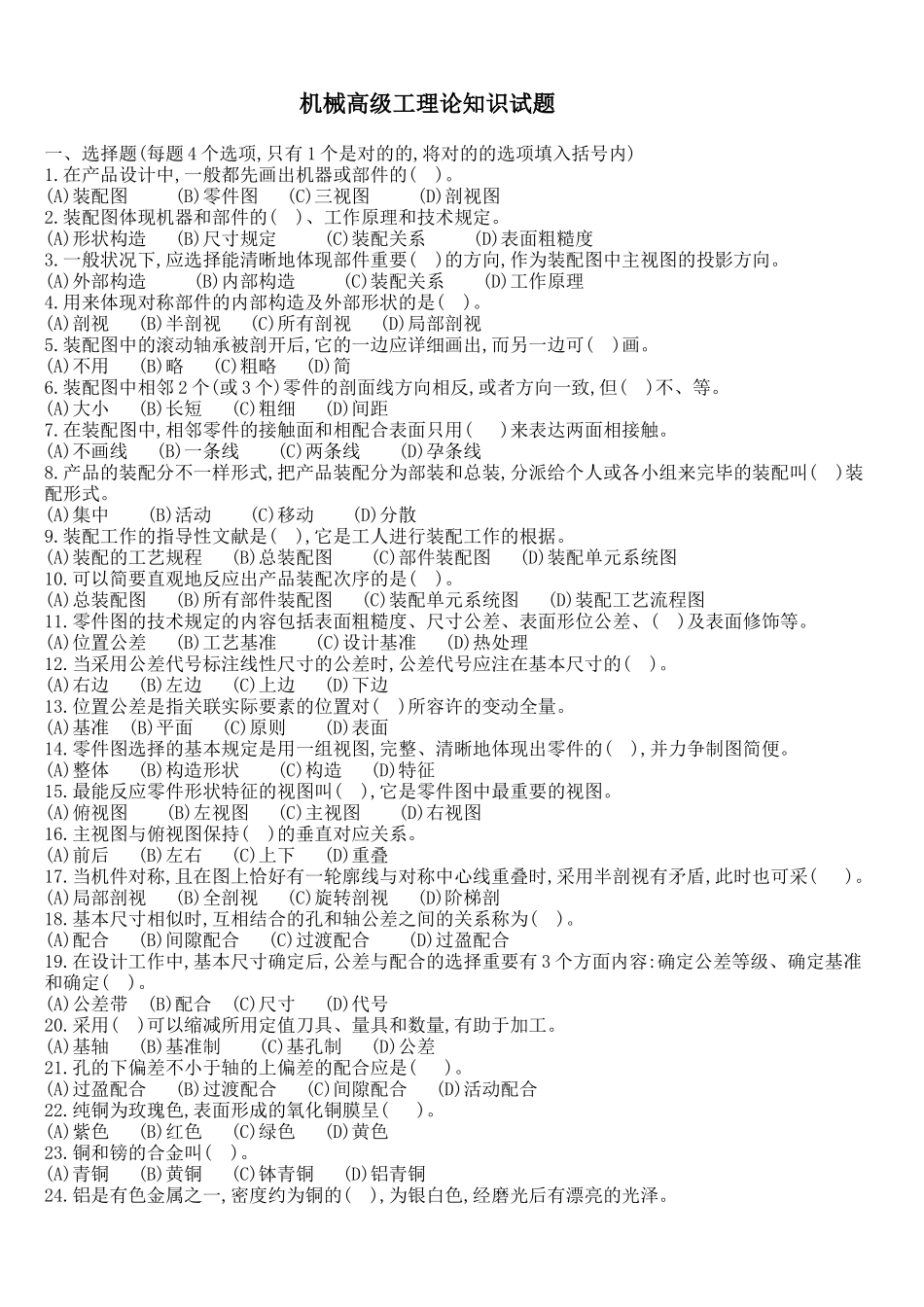

机械高级工理论知识试题一、选择题(每题 4 个选项,只有 1 个是对的的,将对的的选项填入括号内)1.在产品设计中,一般都先画出机器或部件的( )。(A)装配图 (B)零件图 (C)三视图 (D)剖视图2.装配图体现机器和部件的( )、工作原理和技术规定。(A)形状构造 (B)尺寸规定 (C)装配关系 (D)表面粗糙度3.一般状况下,应选择能清晰地体现部件重要( )的方向,作为装配图中主视图的投影方向。(A)外部构造 (B)内部构造 (C)装配关系 (D)工作原理4.用来体现对称部件的内部构造及外部形状的是( )。(A)剖视 (B)半剖视 (C)所有剖视 (D)局部剖视5.装配图中的滚动轴承被剖开后,它的一边应详细画出,而另一边可( )画。(A)不用 (B)略 (C)粗略 (D)简6.装配图中相邻 2 个(或 3 个)零件的剖面线方向相反,或者方向一致,但( )不、等。(A)大小 (B)长短 (C)粗细 (D)间距7.在装配图中,相邻零件的接触面和相配合表面只用( )来表达两面相接触。(A)不画线 (B)一条线 (C)两条线 (D)孕条线8.产品的装配分不一样形式,把产品装配分为部装和总装,分派给个人或各小组来完毕的装配叫( )装配形式。(A)集中 (B)活动 (C)移动 (D)分散9.装配工作的指导性文献是( ),它是工人进行装配工作的根据。(A)装配的工艺规程 (B)总装配图 (C)部件装配图 (D)装配单元系统图10.可以简要直观地反应出产品装配次序的是( )。(A)总装配图 (B)所有部件装配图 (C)装配单元系统图 (D)装配工艺流程图11.零件图的技术规定的内容包括表面粗糙度、尺寸公差、表面形位公差、( )及表面修饰等。(A)位置公差 (B)工艺基准 (C)设计基准 (D)热处理12.当采用公差代号标注线性尺寸的公差时,公差代号应注在基本尺寸的( )。(A)右边 (B)左边 (C)上边 (D)下边13.位置公差是指关联实际要素的位置对( )所容许的变动全量。(A)基准 (B)平面 (C)原则 (D)表面14.零件图选择的基本规定是用一组视图,完整、清晰地体现出零件的( ),并力争制图简便。(A)整体 (B)构造形状 (C)构造 (D)特征15.最能反应零件形状特征的视图叫( ),它是零件图中最重要的视图。(A)俯视图 (B)左视图 (C)主视图 (D)右视图16.主视图与俯视图保持( )的垂直对应关系。(A)前后 (B)左右 (C)上下 (D)重叠17.当机件对称,且在图上恰好有一轮廓线与对称中心线重叠时,采用半剖视有矛盾,此时也可采( )。(A)局部剖视 (B)全剖视 (C)旋转剖视 (D)阶梯剖18.基本尺寸相似时,互相结合的孔和轴公差之间的关系称为( ...
