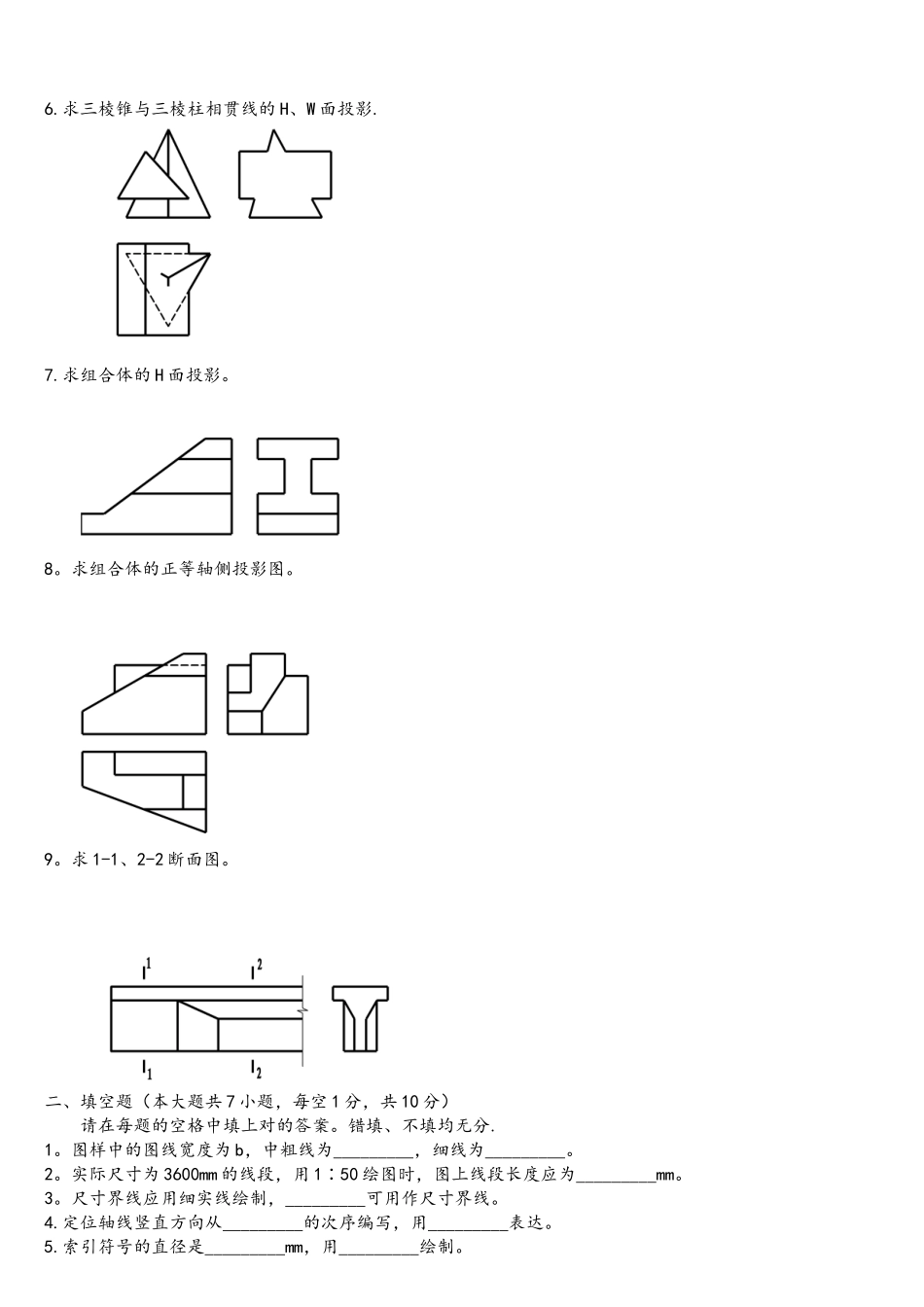

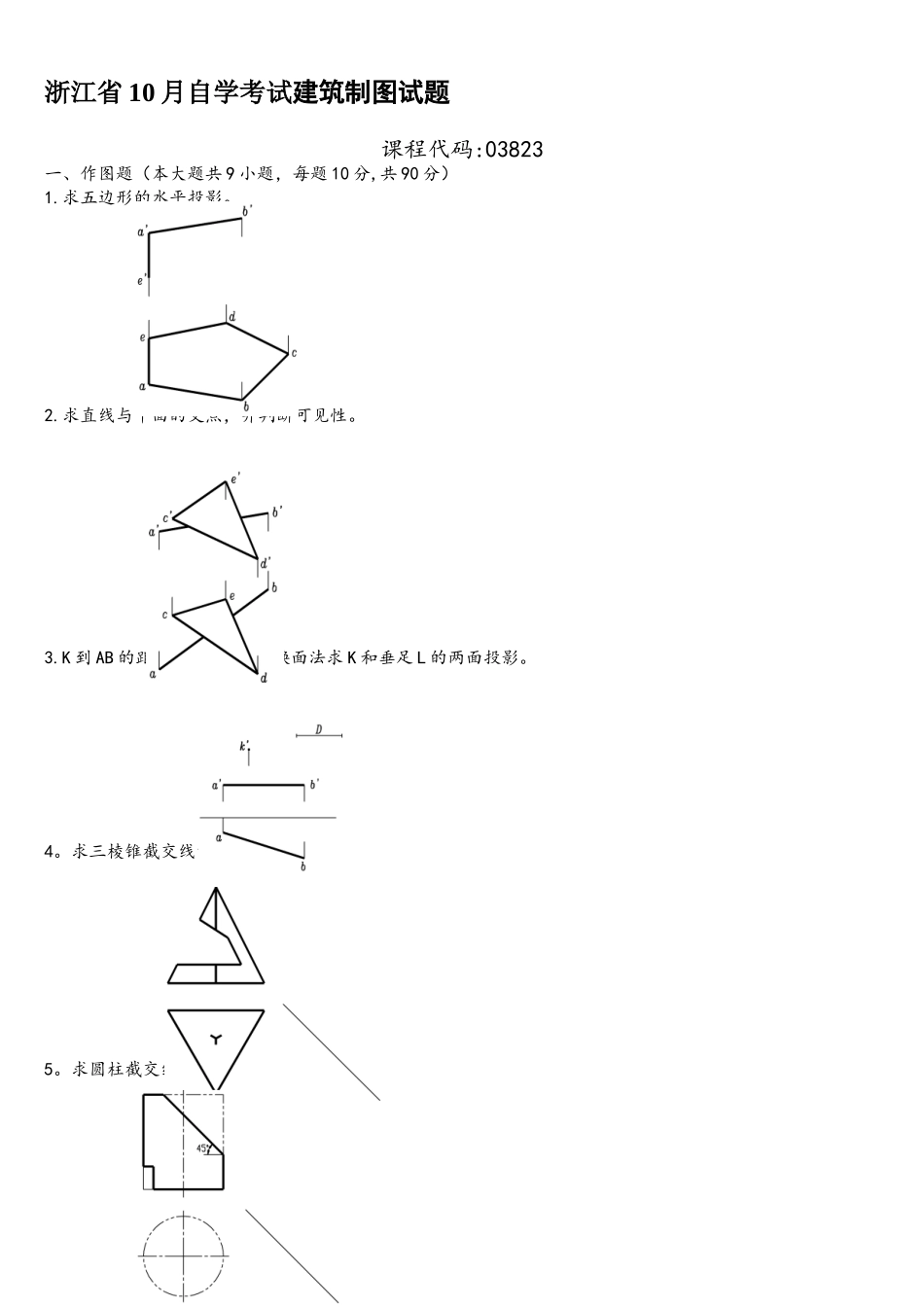

浙江省 10 月自学考试建筑制图试题课程代码:03823一、作图题（本大题共 9 小题，每题 10 分,共 90 分）1.求五边形的水平投影。2.求直线与平面的交点，并判断可见性。3.K 到 AB 的距离为定长 D，用换面法求 K 和垂足 L 的两面投影。4。求三棱锥截交线的 H、W 面投影。5。求圆柱截交线的 H、W 面投影。6.求三棱锥与三棱柱相贯线的 H、W 面投影.7.求组合体的 H 面投影。8。求组合体的正等轴侧投影图。9。求 1-1、2-2 断面图。二、填空题（本大题共 7 小题，每空 1 分，共 10 分）请在每题的空格中填上对的答案。错填、不填均无分.1。图样中的图线宽度为 b，中粗线为_________，细线为_________。2。实际尺寸为 3600mm 的线段，用 1∶50 绘图时，图上线段长度应为_________mm。3。尺寸界线应用细实线绘制，_________可用作尺寸界线。4.定位轴线竖直方向从_________的次序编写，用_________表达。5.索引符号的直径是_________mm，用_________绘制。6。楼梯平面详图除了标注出台阶踏面宽度和梯段尺寸,平台标高和平台尺寸外，还应标注出楼梯的_________.7。构造施工图一般包括构造设计阐明,构造平面布置图和_________。
