工艺管道施工方案

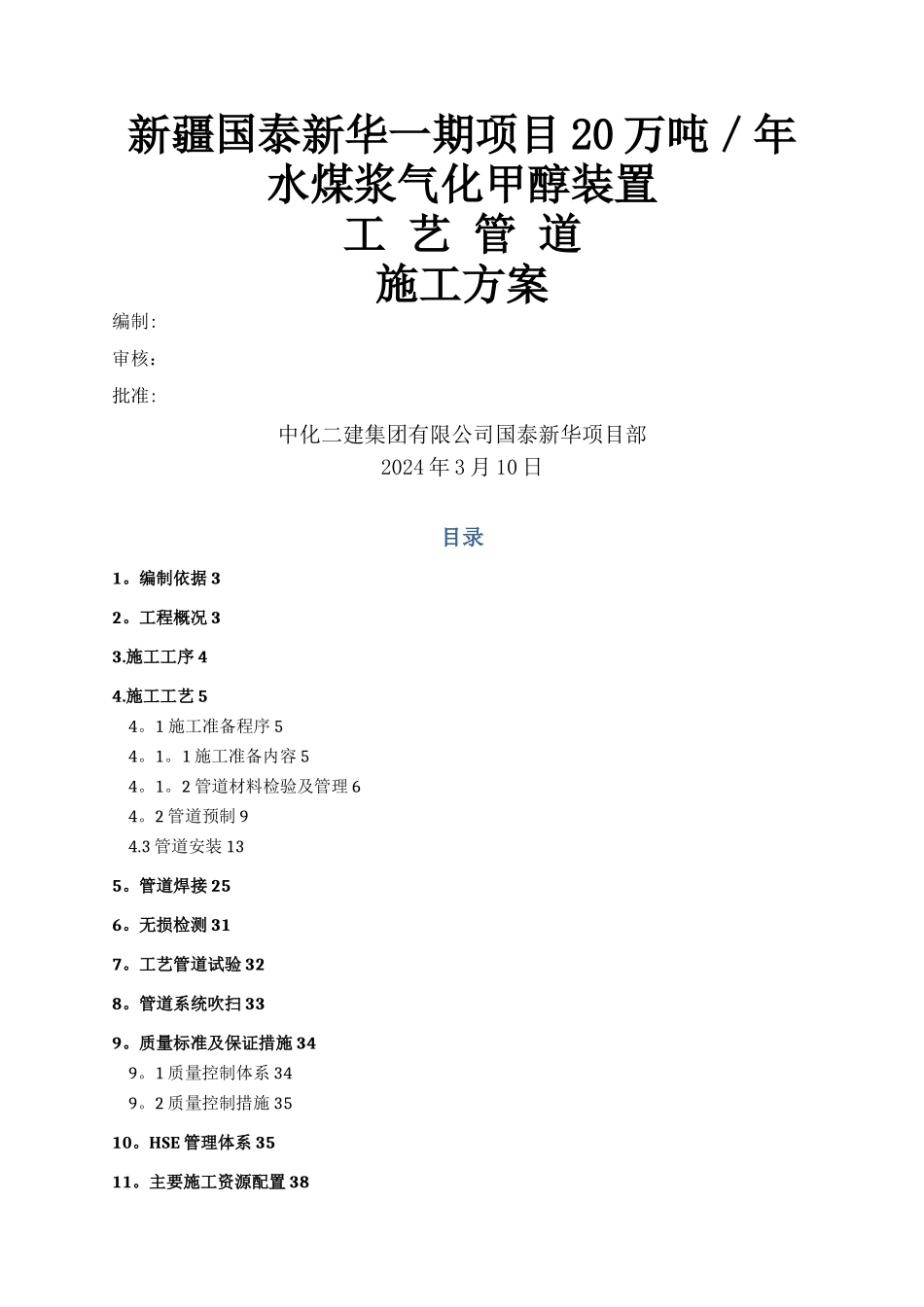

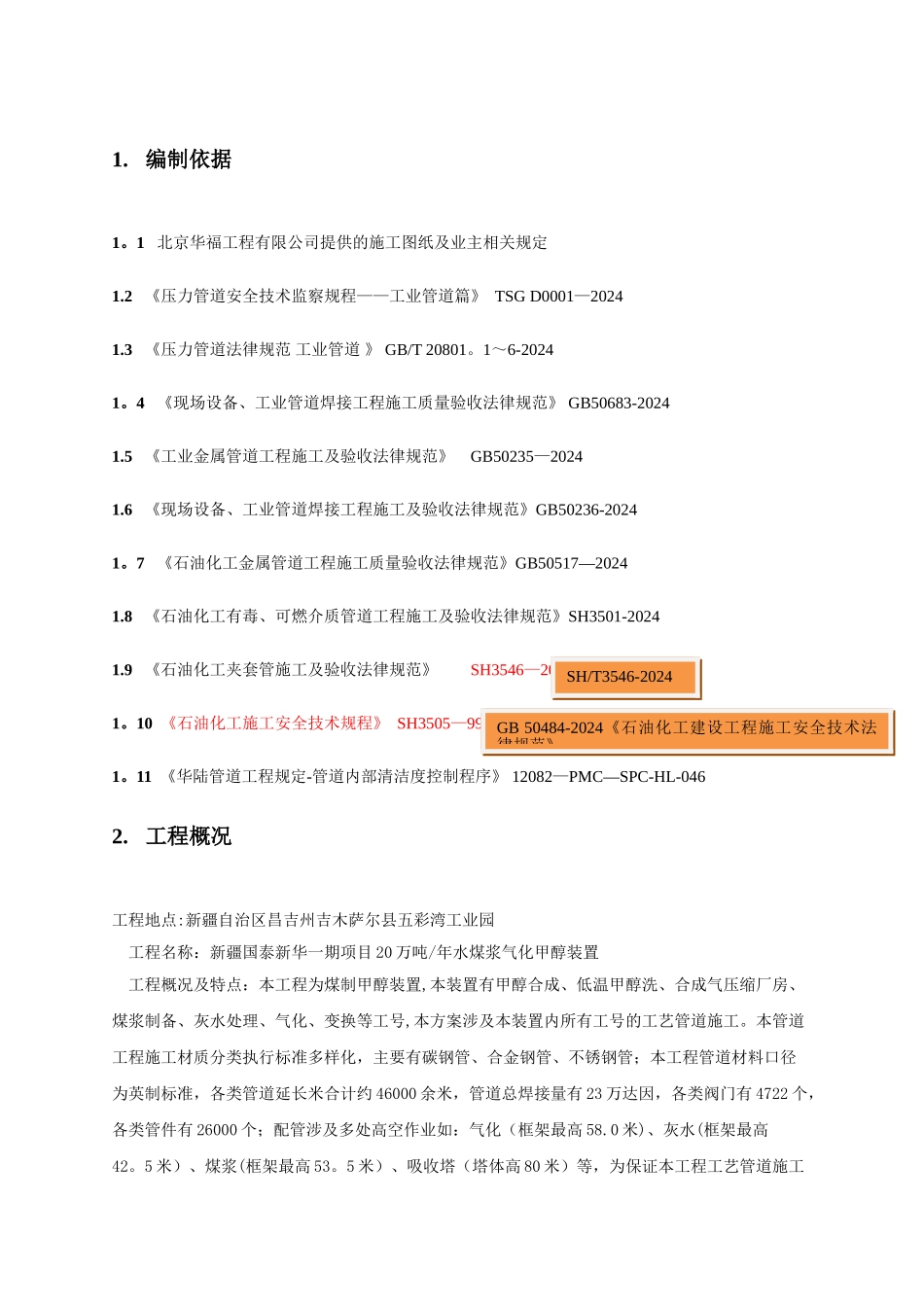

新疆国泰新华一期项目 20 万吨／年水煤浆气化甲醇装置工 艺 管 道施工方案编制:审核：批准:中化二建集团有限公司国泰新华项目部2024 年 3 月 10 日目录1。编制依据 32。工程概况 33.施工工序 44.施工工艺 54。1 施工准备程序 54。1。1 施工准备内容 54。1。2 管道材料检验及管理 64。2 管道预制 94.3 管道安装 135。管道焊接 256。无损检测 317。工艺管道试验 328。管道系统吹扫 339。质量标准及保证措施 349。1 质量控制体系 349。2 质量控制措施 3510。HSE 管理体系 3511。主要施工资源配置 38附录一：危险源辨识及预防措施 401. 编制依据1。1 北京华福工程有限公司提供的施工图纸及业主相关规定1.2 《压力管道安全技术监察规程——工业管道篇》 TSG D0001—20241.3 《压力管道法律规范 工业管道 》 GB/T 20801。1～6-20241。4 《现场设备、工业管道焊接工程施工质量验收法律规范》 GB50683-20241.5 《工业金属管道工程施工及验收法律规范》GB50235—20241.6 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-20241。7 《石油化工金属管道工程施工质量验收法律规范》GB50517—20241.8 《石油化工有毒、可燃介质管道工程施工及验收法律规范》SH3501-20241.9 《石油化工夹套管施工及验收法律规范》SH3546—20241。10 《石油化工施工安全技术规程》 SH3505—991。11 《华陆管道工程规定-管道内部清洁度控制程序》 12082—PMC—SPC-HL-0462. 工程概况工程地点:新疆自治区昌吉州吉木萨尔县五彩湾工业园 工程名称：新疆国泰新华一期项目 20 万吨/年水煤浆气化甲醇装置 工程概况及特点：本工程为煤制甲醇装置,本装置有甲醇合成、低温甲醇洗、合成气压缩厂房、煤浆制备、灰水处理、气化、变换等工号,本方案涉及本装置内所有工号的工艺管道施工。本管道工程施工材质分类执行标准多样化，主要有碳钢管、合金钢管、不锈钢管；本工程管道材料口径为英制标准，各类管道延长米合计约 46000 余米，管道总焊接量有 23 万达因，各类阀门有 4722 个，各类管件有 26000 个；配管涉及多处高空作业如：气化（框架最高 58.0 米)、灰水(框架最高42。5 米）、煤浆(框架最高 53。5 米）、吸收塔（塔体高 80 米）等，为保证本工程工艺管道施工GB 50484-2024《石油化工建设工程施工安全技术法律规范》SH/T3546-2024安全、有序进行,特编制本方案。各类管线延长米长度如下表（实际管...
