阀门的闪蒸与空化

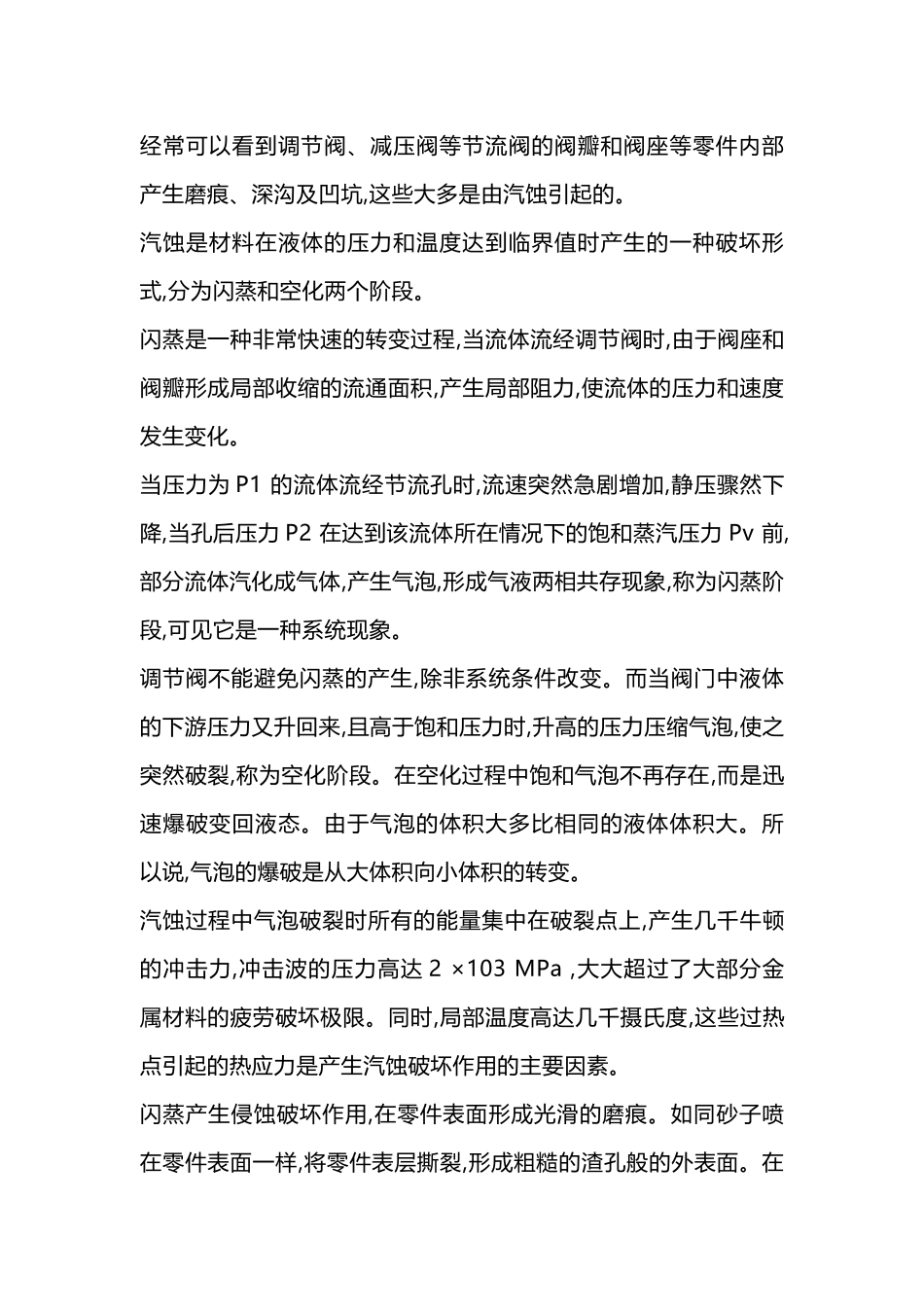

阀门的闪蒸与空化_第1页
1/3

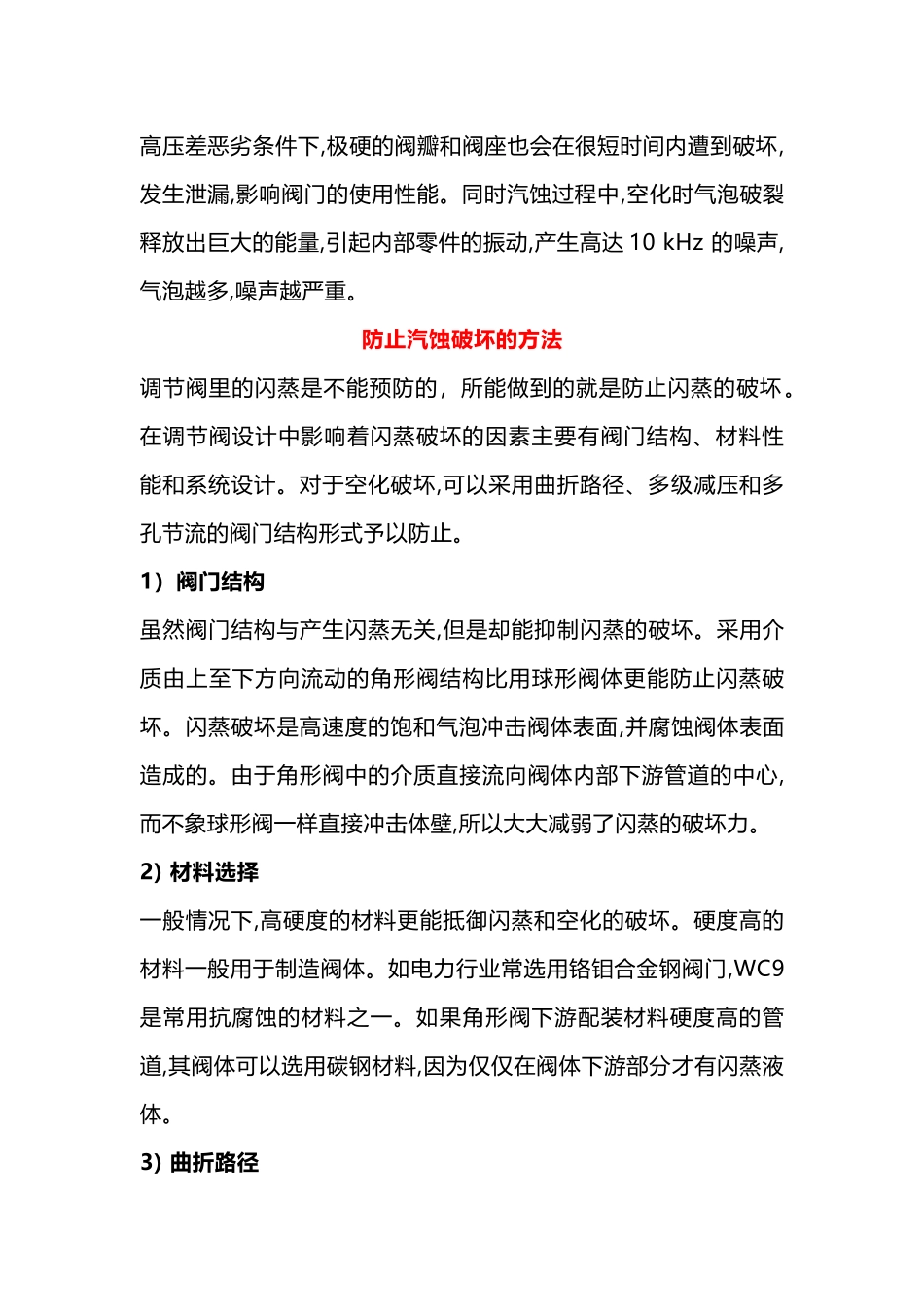

阀门的闪蒸与空化_第2页
2/3
经常可以看到调节阀、减压阀等节流阀的阀瓣和阀座等零件内部产生磨痕、深沟及凹坑,这些大多是由汽蚀引起的。汽蚀是材料在液体的压力和温度达到临界值时产生的一种破坏形式,分为闪蒸和空化两个阶段。闪蒸是一种非常快速的转变过程,当流体流经调节阀时,由于阀座和阀瓣形成局部收缩的流通面积,产生局部阻力,使流体的压力和速度发生变化。当压力为 P1 的流体流经节流孔时,流速突然急剧增加,静压骤然下降,当孔后压力 P2 在达到该流体所在情况下的饱和蒸汽压力 Pv 前,部分流体汽化成气体,产生气泡,形成气液两相共存现象,称为闪蒸阶段,可见它是一种系统现象。调节阀不能避免闪蒸的产生,除非系统条件改变。而当阀门中液体的下游压力又升回来,且高于饱和压力时,升高的压力压缩气泡,使之突然破裂,称为空化阶段。在空化过程中饱和气泡不再存在,而是迅速爆破变回液态。由于气泡的体积大多比相同的液体体积大。所以说,气泡的爆破是从大体积向小体积的转变。汽蚀过程中气泡破裂时所有的能量集中在破裂点上,产生几千牛顿的冲击力,冲击波的压力高达 2 ×103 MPa ,大大超过了大部分金属材料的疲劳破坏极限。同时,局部温度高达几千摄氏度,这些过热点引起的热应力是产生汽蚀破坏作用的主要因素。闪蒸产生侵蚀破坏作用,在零件表面形成光滑的磨痕。如同砂子喷在零件表面一样,将零件表层撕裂,形成粗糙的渣孔般的外表面。在高压差恶劣条件下,极硬的阀瓣和阀座也会在很短时间内遭到破坏,发生泄漏,影响阀门的使用性能。同时汽蚀过程中,空化时气泡破裂释放出巨大的能量,引起内部零件的振动,产生高达 10 kHz 的噪声,气泡越多,噪声越严重。防止汽蚀破坏的方法调节阀里的闪蒸是不能预防的,所能做到的就是防止闪蒸的破坏 。在调节阀设计中影响着闪蒸破坏的因素主要有阀门结构、材料性能和系统设计。对于空化破坏,可以采用曲折路径、多级减压和多孔节流的阀门结构形式予以防止。1)阀门结构虽然阀门结构与产生闪蒸无关,但是却能抑制闪蒸的破坏。采用介质由上至下方向流动的角形阀结构比用球形阀体更能防止闪蒸破坏。闪蒸破坏是高速度的饱和气泡冲击阀体表面,并腐蚀阀体表面造成的。由于角形阀中的介质直接流向阀体内部下游管道的中心,而不象球形阀一样直接冲击体壁,所以大大减弱了闪蒸的破坏力。2) 材料选择一般情况下,高硬度的材料更能抵御闪蒸和空化的破坏。硬度高的材料一般用于制造阀体。如电力行业常选用铬钼合金钢阀门,WC9 是常用抗腐蚀的材料之一。如果角...
