多级泵平衡盘平衡鼓烧损原因及优化建议

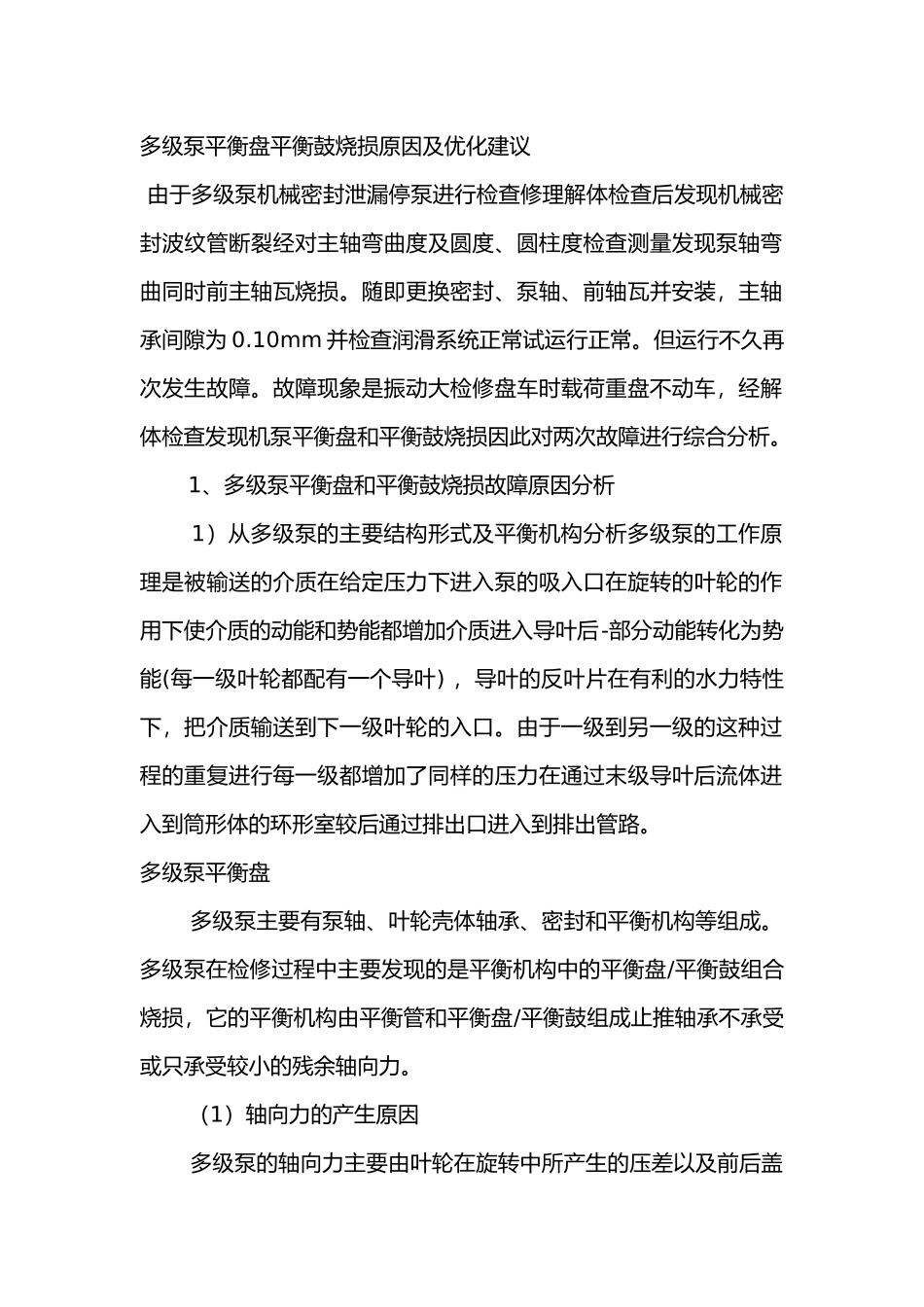

多级泵平衡盘平衡鼓烧损原因及优化建议_第1页
1/7

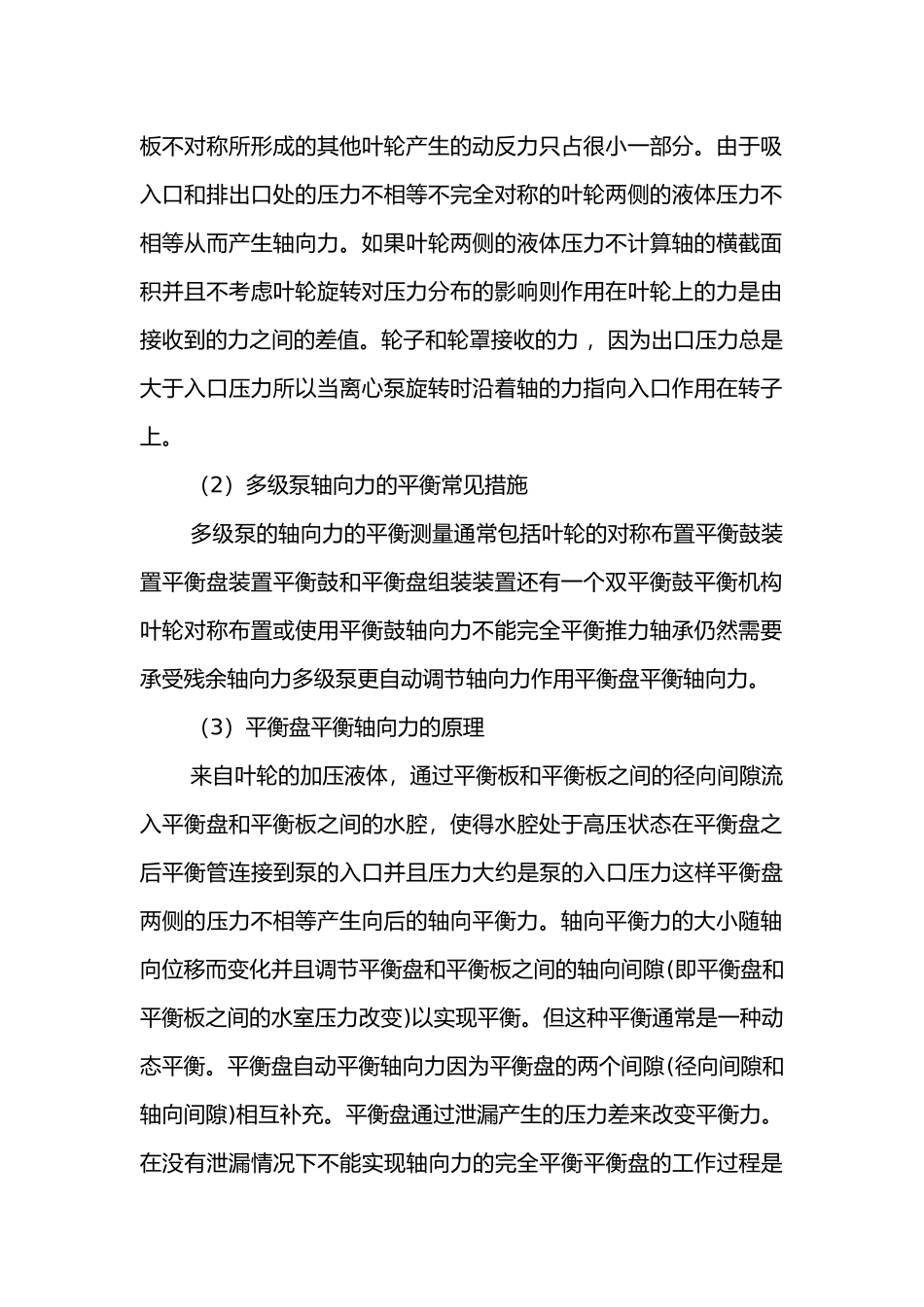

多级泵平衡盘平衡鼓烧损原因及优化建议_第2页
2/7
多级泵平衡盘平衡鼓烧损原因及优化建议 由于多级泵机械密封泄漏停泵进行检查修理解体检查后发现机械密封波纹管断裂经对主轴弯曲度及圆度、圆柱度检查测量发现泵轴弯曲同时前主轴瓦烧损。随即更换密封、泵轴、前轴瓦并安装,主轴承间隙为 0.10mm 并检查润滑系统正常试运行正常。但运行不久再次发生故障。故障现象是振动大检修盘车时载荷重盘不动车,经解体检查发现机泵平衡盘和平衡鼓烧损因此对两次故障进行综合分析。 1、多级泵平衡盘和平衡鼓烧损故障原因分析 1)从多级泵的主要结构形式及平衡机构分析多级泵的工作原理是被输送的介质在给定压力下进入泵的吸入口在旋转的叶轮的作用下使介质的动能和势能都增加介质进入导叶后-部分动能转化为势能(每一级叶轮都配有一个导叶) ,导叶的反叶片在有利的水力特性下,把介质输送到下一级叶轮的入口。由于一级到另一级的这种过程的重复进行每一级都增加了同样的压力在通过末级导叶后流体进入到筒形体的环形室较后通过排出口进入到排出管路。多级泵平衡盘 多级泵主要有泵轴、叶轮壳体轴承、密封和平衡机构等组成。多级泵在检修过程中主要发现的是平衡机构中的平衡盘/平衡鼓组合烧损,它的平衡机构由平衡管和平衡盘/平衡鼓组成止推轴承不承受或只承受较小的残余轴向力。 (1)轴向力的产生原因 多级泵的轴向力主要由叶轮在旋转中所产生的压差以及前后盖板不对称所形成的其他叶轮产生的动反力只占很小一部分。由于吸入口和排出口处的压力不相等不完全对称的叶轮两侧的液体压力不相等从而产生轴向力。如果叶轮两侧的液体压力不计算轴的横截面积并且不考虑叶轮旋转对压力分布的影响则作用在叶轮上的力是由接收到的力之间的差值。轮子和轮罩接收的力 ,因为出口压力总是大于入口压力所以当离心泵旋转时沿着轴的力指向入口作用在转子上。 (2)多级泵轴向力的平衡常见措施 多级泵的轴向力的平衡测量通常包括叶轮的对称布置平衡鼓装置平衡盘装置平衡鼓和平衡盘组装装置还有一个双平衡鼓平衡机构叶轮对称布置或使用平衡鼓轴向力不能完全平衡推力轴承仍然需要承受残余轴向力多级泵更自动调节轴向力作用平衡盘平衡轴向力。 (3)平衡盘平衡轴向力的原理 来自叶轮的加压液体,通过平衡板和平衡板之间的径向间隙流入平衡盘和平衡板之间的水腔,使得水腔处于高压状态在平衡盘之后平衡管连接到泵的入口并且压力大约是泵的入口压力这样平衡盘两侧的压力不相等产生向后的轴向平衡力。轴向平衡力的大小随轴向...
