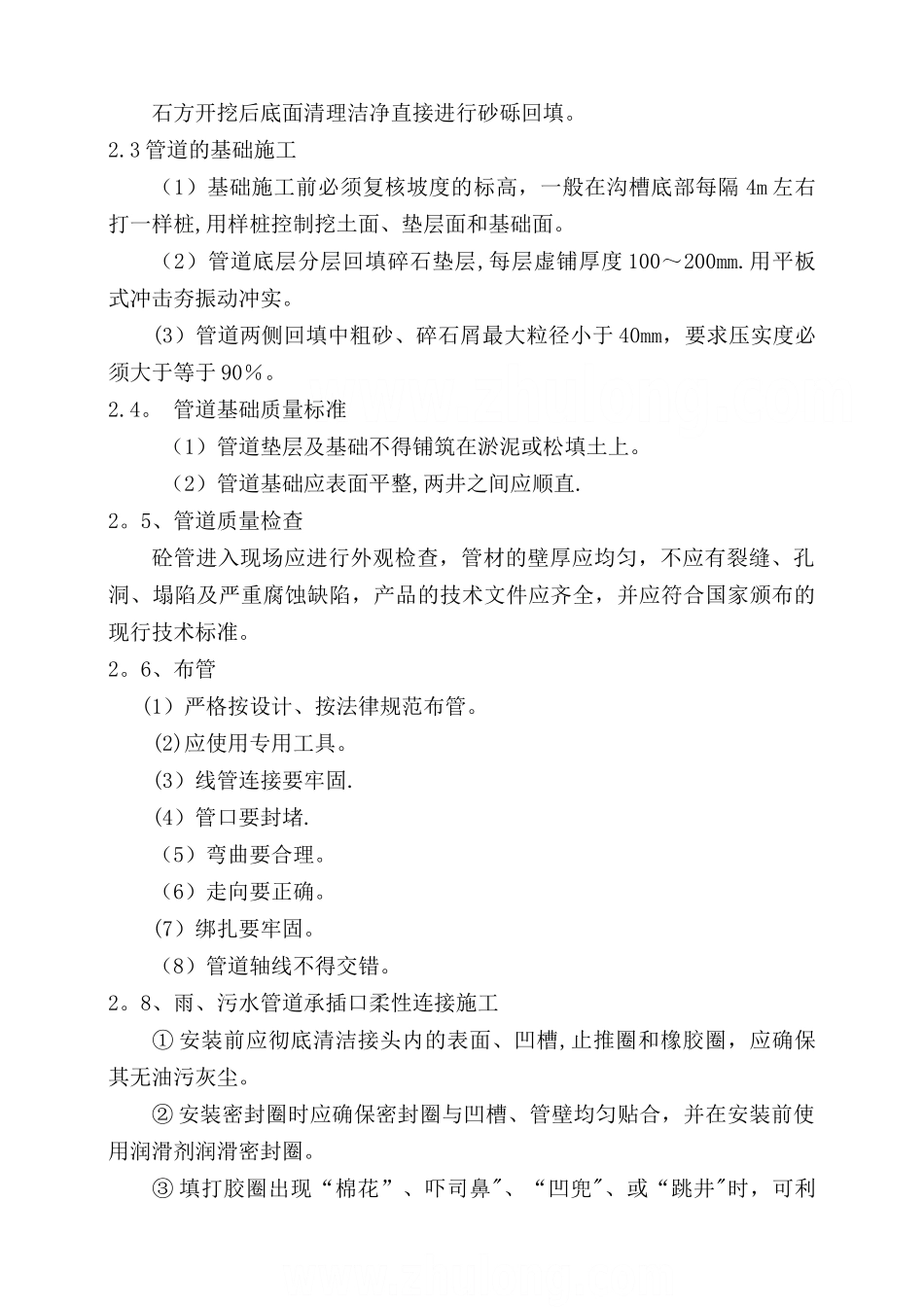

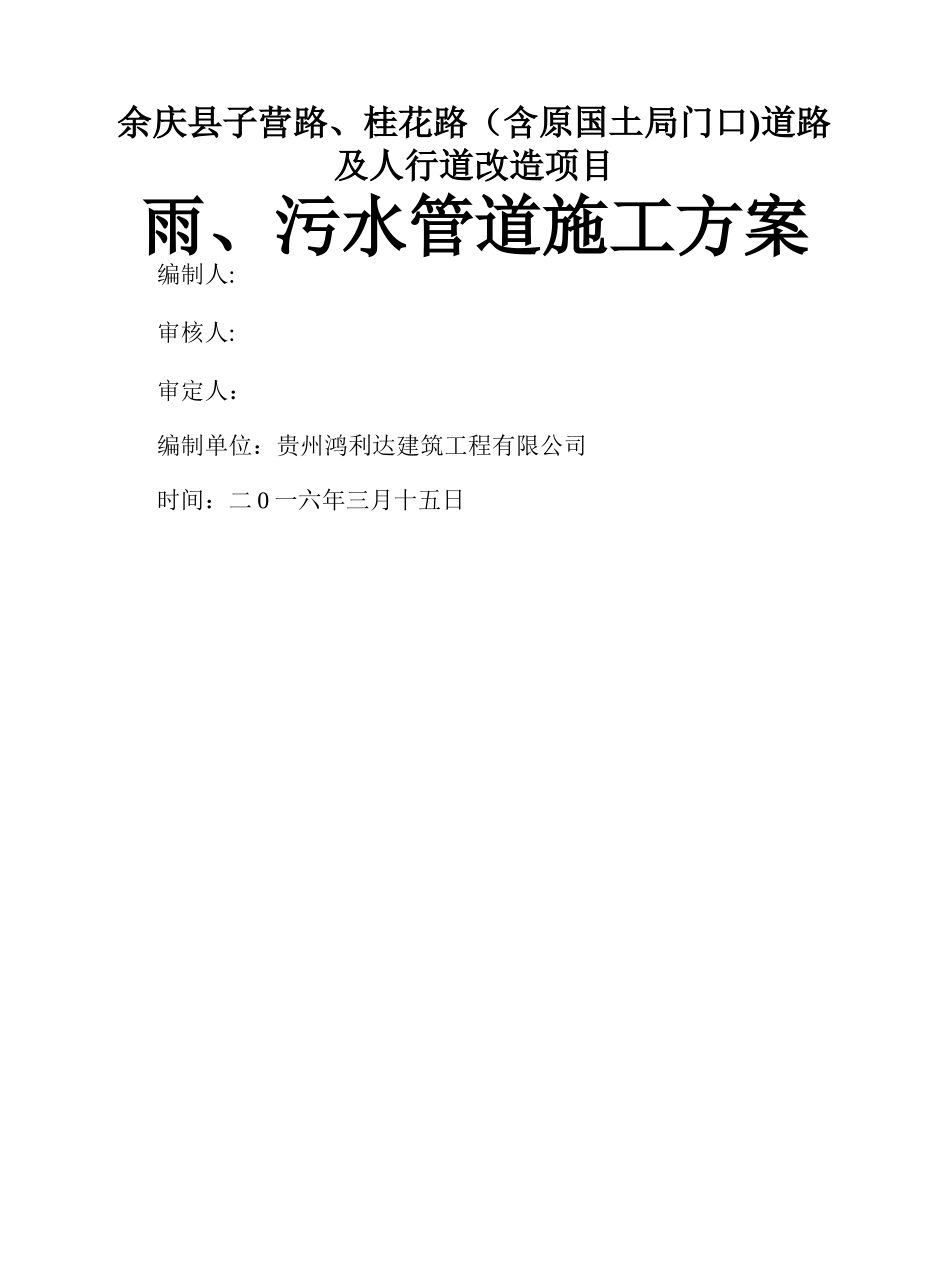

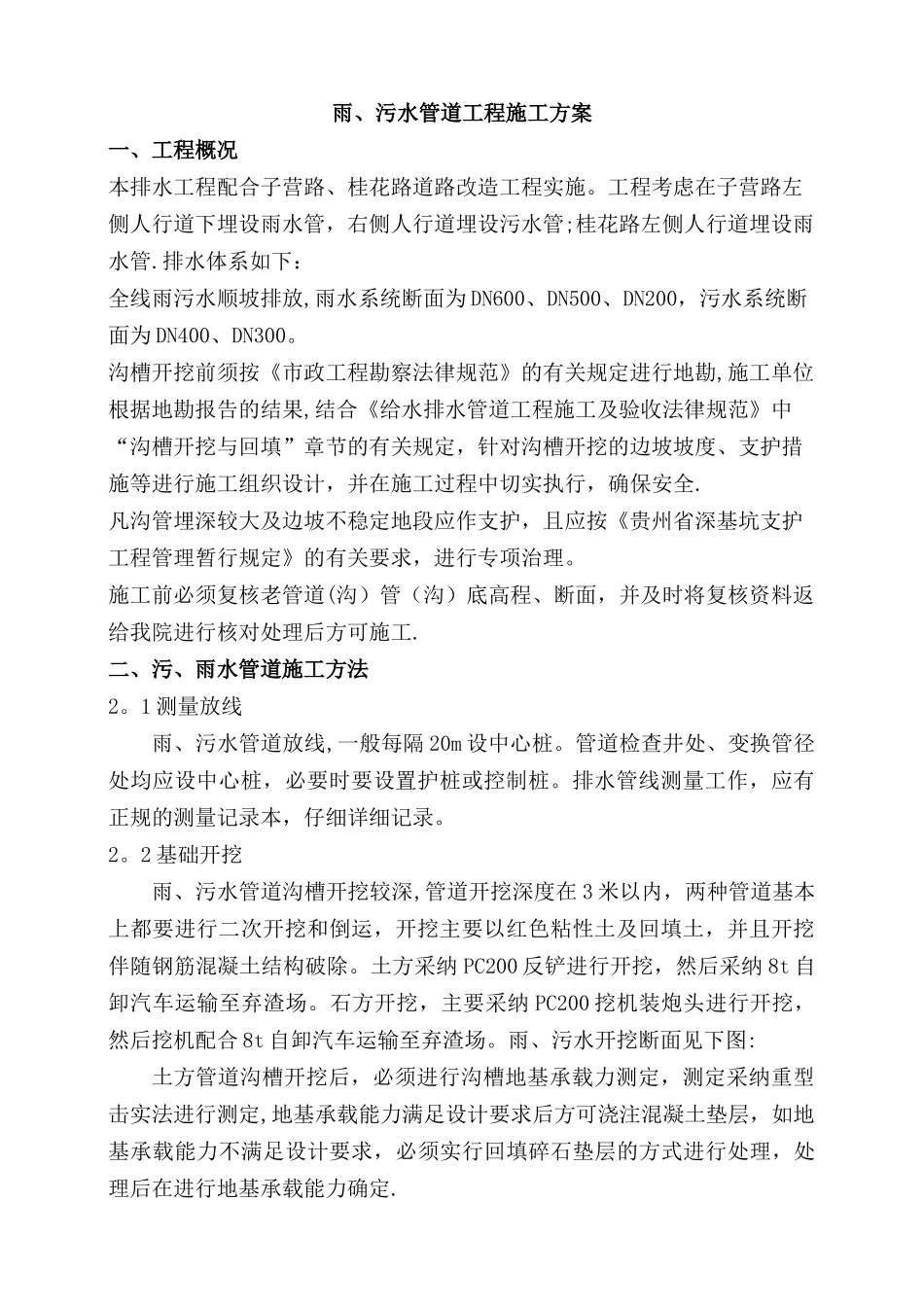

余庆县子营路、桂花路（含原国土局门口)道路及人行道改造项目雨、污水管道施工方案编制人:审核人:审定人：编制单位：贵州鸿利达建筑工程有限公司时间：二 0 一六年三月十五日雨、污水管道工程施工方案一、工程概况本排水工程配合子营路、桂花路道路改造工程实施。工程考虑在子营路左侧人行道下埋设雨水管，右侧人行道埋设污水管;桂花路左侧人行道埋设雨水管.排水体系如下：全线雨污水顺坡排放,雨水系统断面为 DN600、DN500、DN200，污水系统断面为 DN400、DN300。沟槽开挖前须按《市政工程勘察法律规范》的有关规定进行地勘,施工单位根据地勘报告的结果,结合《给水排水管道工程施工及验收法律规范》中“沟槽开挖与回填”章节的有关规定，针对沟槽开挖的边坡坡度、支护措施等进行施工组织设计，并在施工过程中切实执行，确保安全.凡沟管埋深较大及边坡不稳定地段应作支护，且应按《贵州省深基坑支护工程管理暂行规定》的有关要求，进行专项治理。施工前必须复核老管道(沟）管（沟）底高程、断面，并及时将复核资料返给我院进行核对处理后方可施工.二、污、雨水管道施工方法2。1 测量放线雨、污水管道放线,一般每隔 20m 设中心桩。管道检查井处、变换管径处均应设中心桩，必要时要设置护桩或控制桩。排水管线测量工作，应有正规的测量记录本，仔细详细记录。2。2 基础开挖雨、污水管道沟槽开挖较深,管道开挖深度在 3 米以内，两种管道基本上都要进行二次开挖和倒运，开挖主要以红色粘性土及回填土，并且开挖伴随钢筋混凝土结构破除。土方采纳 PC200 反铲进行开挖，然后采纳 8t 自卸汽车运输至弃渣场。石方开挖，主要采纳 PC200 挖机装炮头进行开挖，然后挖机配合 8t 自卸汽车运输至弃渣场。雨、污水开挖断面见下图:土方管道沟槽开挖后，必须进行沟槽地基承载力测定，测定采纳重型击实法进行测定,地基承载能力满足设计要求后方可浇注混凝土垫层，如地基承载能力不满足设计要求，必须实行回填碎石垫层的方式进行处理，处理后在进行地基承载能力确定.石方开挖后底面清理洁净直接进行砂砾回填。2.3 管道的基础施工（1）基础施工前必须复核坡度的标高，一般在沟槽底部每隔 4m 左右打一样桩,用样桩控制挖土面、垫层面和基础面。（2）管道底层分层回填碎石垫层,每层虚铺厚度 100～200mm.用平板式冲击夯振动冲实。(3）管道两侧回填中粗砂、碎石屑最大粒径小于 40mm，要求压实度必须大于等于 90％。2.4。 管道基础质量标准 （1）管...
