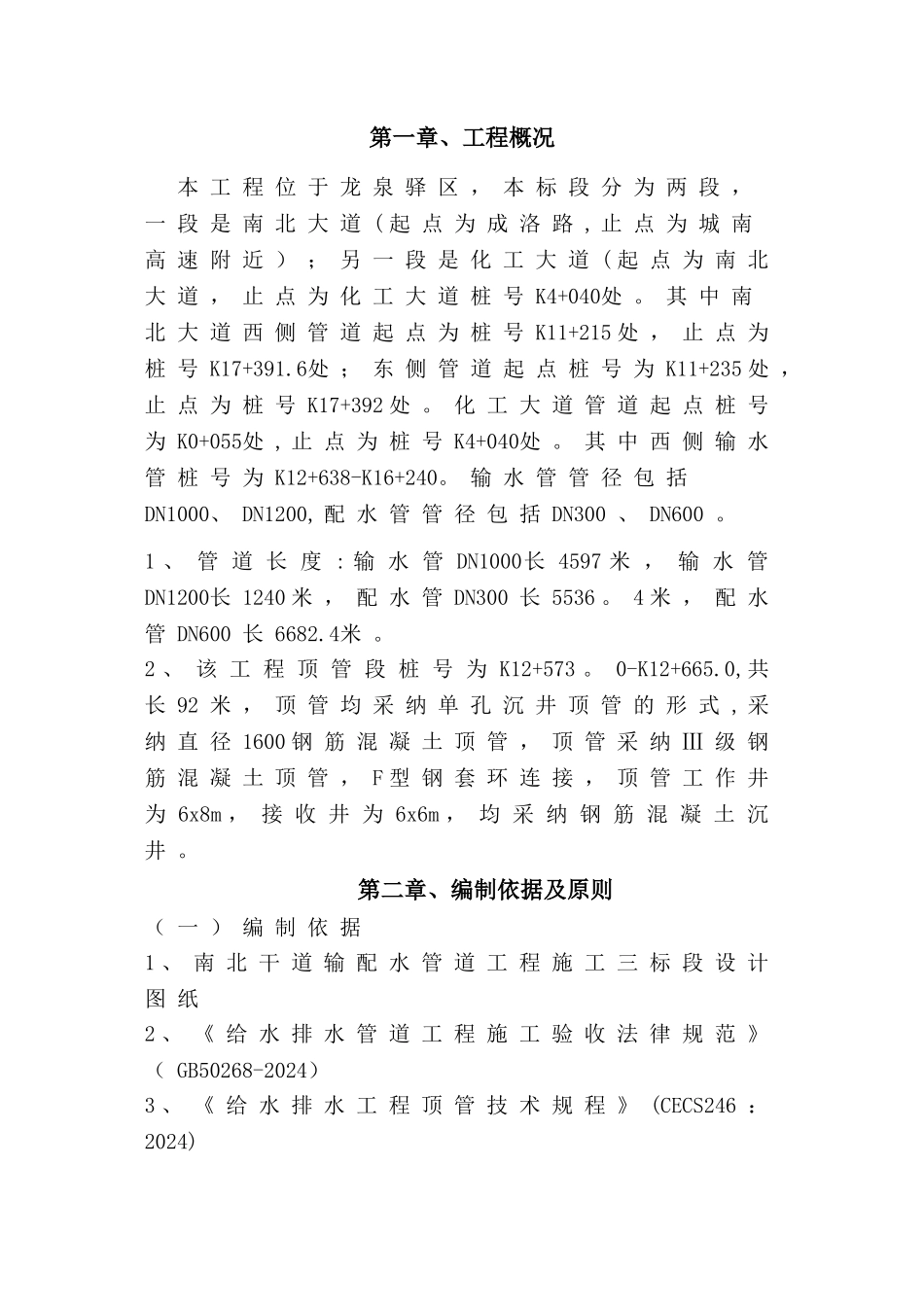

第一章、工程概况 本 工 程 位 于 龙 泉 驿 区 ， 本 标 段 分 为 两 段 ，一 段 是 南 北 大 道 ( 起 点 为 成 洛 路 , 止 点 为 城 南高 速 附 近 ） ； 另 一 段 是 化 工 大 道 ( 起 点 为 南 北大 道 ， 止 点 为 化 工 大 道 桩 号 K4+040处 。 其 中 南北 大 道 西 侧 管 道 起 点 为 桩 号 K11+215 处 ， 止 点 为桩 号 K17+391.6处 ； 东 侧 管 道 起 点 桩 号 为 K11+235 处 ，止 点 为 桩 号 K17+392 处 。 化 工 大 道 管 道 起 点 桩 号为 K0+055处 , 止 点 为 桩 号 K4+040处 。 其 中 西 侧 输 水管 桩 号 为 K12+638-K16+240。 输 水 管 管 径 包 括DN1000、 DN1200, 配 水 管 管 径 包 括 DN300 、 DN600 。1 、 管 道 长 度 : 输 水 管 DN1000长 4597 米 ， 输 水 管DN1200长 1240 米 ， 配 水 管 DN300 长 5536 。 4 米 ， 配 水管 DN600 长 6682.4米 。2 、 该 工 程 顶 管 段 桩 号 为 K12+573 。 0-K12+665.0,共长 92 米 ， 顶 管 均 采 纳 单 孔 沉 井 顶 管 的 形 式 , 采纳 直 径 1600 钢 筋 混 凝 土 顶 管 ， 顶 管 采 纳 Ⅲ 级 钢筋 混 凝 土 顶 管 ， F 型 钢 套 环 连 接 ， 顶 管 工 作 井为 6x8m ， 接 收 井 为 6x6m ， 均 采 纳 钢 筋 混 凝 土 沉井 。第二章、编制依据及原则（ 一 ） 编 制 依 据1 、 南 北 干 道 输 配 水 管 道 工 程 施 工 三 标 段 设 计图 纸2 、 《 给 水 排 水 管 道 工 程 施 工 验 收 法 律 规 范 》（ GB50268-2024）3 、 《 给 水 排 水 工 程 顶 管 技 术 规 程 》 (CECS246 ：2024)4 、 《 建 筑 结 构 荷 载 法 律 规 范 》 （ GB50009—2024 ）5 、 《 混 凝 土 结 构 工 程 施 工 及 验 收 法 律 规 范 》（ GB50204—2024 ）（ 二 ） 编 制 原 则本 方 案 编 制 原 则 遵 循 以 下 原 则 :1 、 认 真 执 行 基 本 建 设 程 序 ；2 、 做 到 总 体 计 划 , 保 证 重 点 , 兼 顾 全 面 , 统 筹安 排 ；3 、 ...
