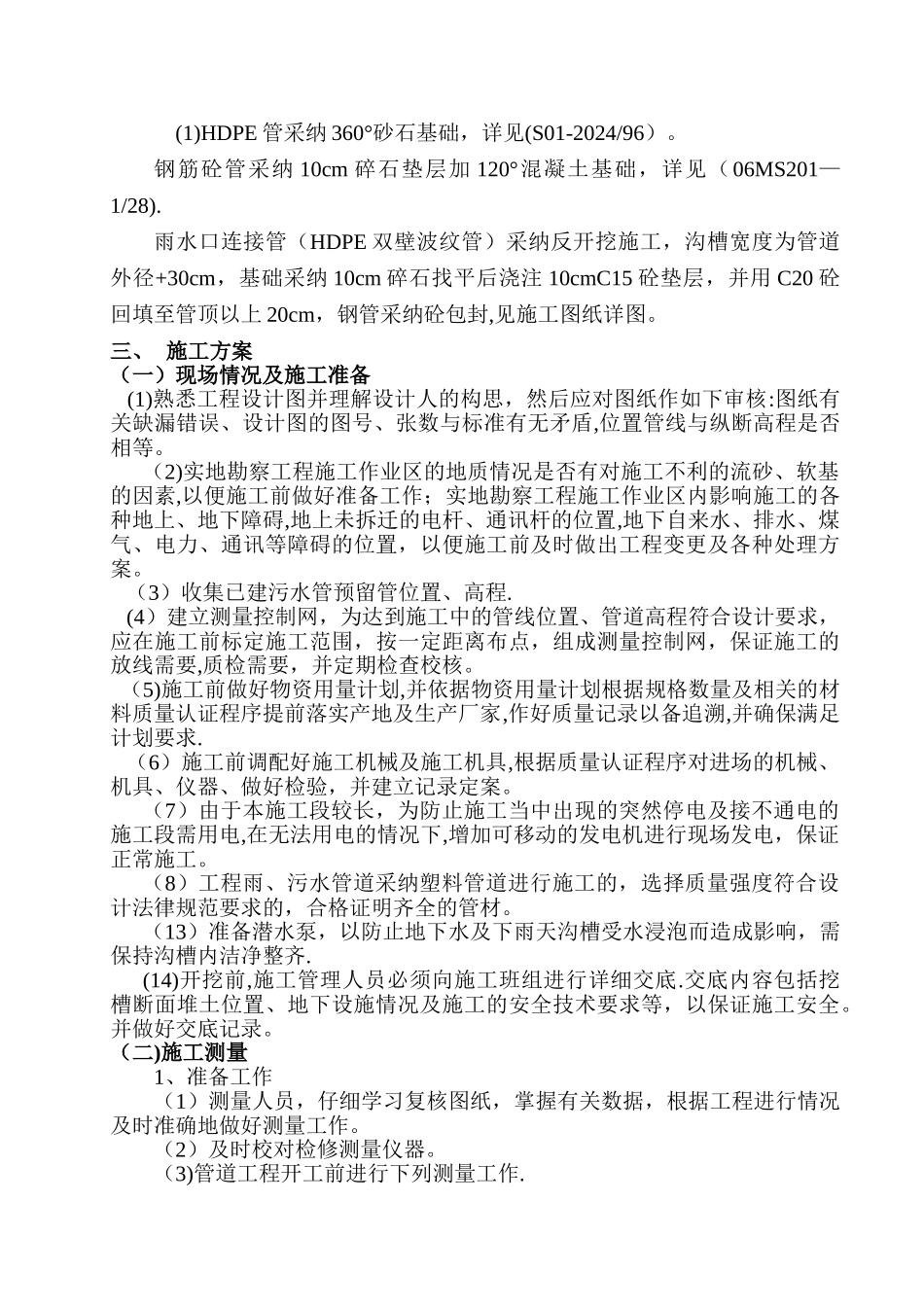

南环二路改造工程二标段排水管道工程土方开挖专项方案江苏圣通建设集团有限公司南环二路改造工程二标段项目经理部2024年03月10日排水管道（土方开挖)专项施工方案一、 编制依据1．金坛市南环二路改造工程二标段施工图纸。2．现场踏勘情况和施工条件.3．《给水排水管道工程施工及验收法律规范》（GB50268-2024）.二、 工程概况:建设单位：金坛市新城建设投资进展有限公司 设计单位:常州市市政工程设计讨论院有限公司监理单位：江苏东方建设项目管理咨询有限公司施工单位:江苏圣通建设集团有限公司1、管道材料（1)雨水管道：现状雨水管道保留，道路北侧由于道路扩宽,新建雨水管道，就近排入河道。期中，老镇广路～东一环敷设 D600—D800 管仅收集路面雨水；东一环～东三环敷设 D600—D1200 管收集路面及地块雨水及相交道路转输雨水就近排入河道，另外对保留的检查井井周进行加固，雨水口随道路改造调整，雨水口重新砌筑，最低点增设雨水口。管材： 雨水连接管采纳 HDPE 双壁波纹管；管径≤800mm，采纳承插式钢筋砼管;管径≥800mm，采纳平口式钢筋砼管.（2)污水管：保留已有污水管道,对新建桥梁和板涵处污水管道进行改造，东一环至东三环段全线敷设 DN500 污水管道自东向西排入南环二路现状D1000 污水管道,最终进入金坛市第一污水厂。管材:DN500 管采纳 HDPE 塑钢缠绕管（环刚度≥8KN/m2），D1000 管采纳承插式钢筋砼管(Ⅱ 级），倒虹采纳钢管（GB/T3091-2024）。2、管道接口(1）HDPE 管采纳橡胶圈承插接口,详见（06MS201—2/31）。（2）HDPE 塑钢缠绕管采纳不锈钢钢箍连接,见施工图纸详图。（3)平口钢筋砼雨水管采纳钢丝网水泥砂浆抹带接口 (06MS201—1/17）。(4)承插口钢筋砼管采纳橡胶圈接口(06MS201—1/23)。（5）钢管采纳焊接. 3、管道基础 (1)HDPE 管采纳 360°砂石基础，详见(S01-2024/96）。钢筋砼管采纳 10cm 碎石垫层加 120°混凝土基础，详见（06MS201—1/28).雨水口连接管（HDPE 双壁波纹管）采纳反开挖施工，沟槽宽度为管道外径+30cm，基础采纳 10cm 碎石找平后浇注 10cmC15 砼垫层，并用 C20 砼回填至管顶以上 20cm，钢管采纳砼包封,见施工图纸详图。三、 施工方案（一）现场情况及施工准备 (1)熟悉工程设计图并理解设计人的构思，然后应对图纸作如下审核:图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾,位置管线与纵断高程是否相等。（2)实地勘察工程施工作业区的地质情况是否有对施工不...
