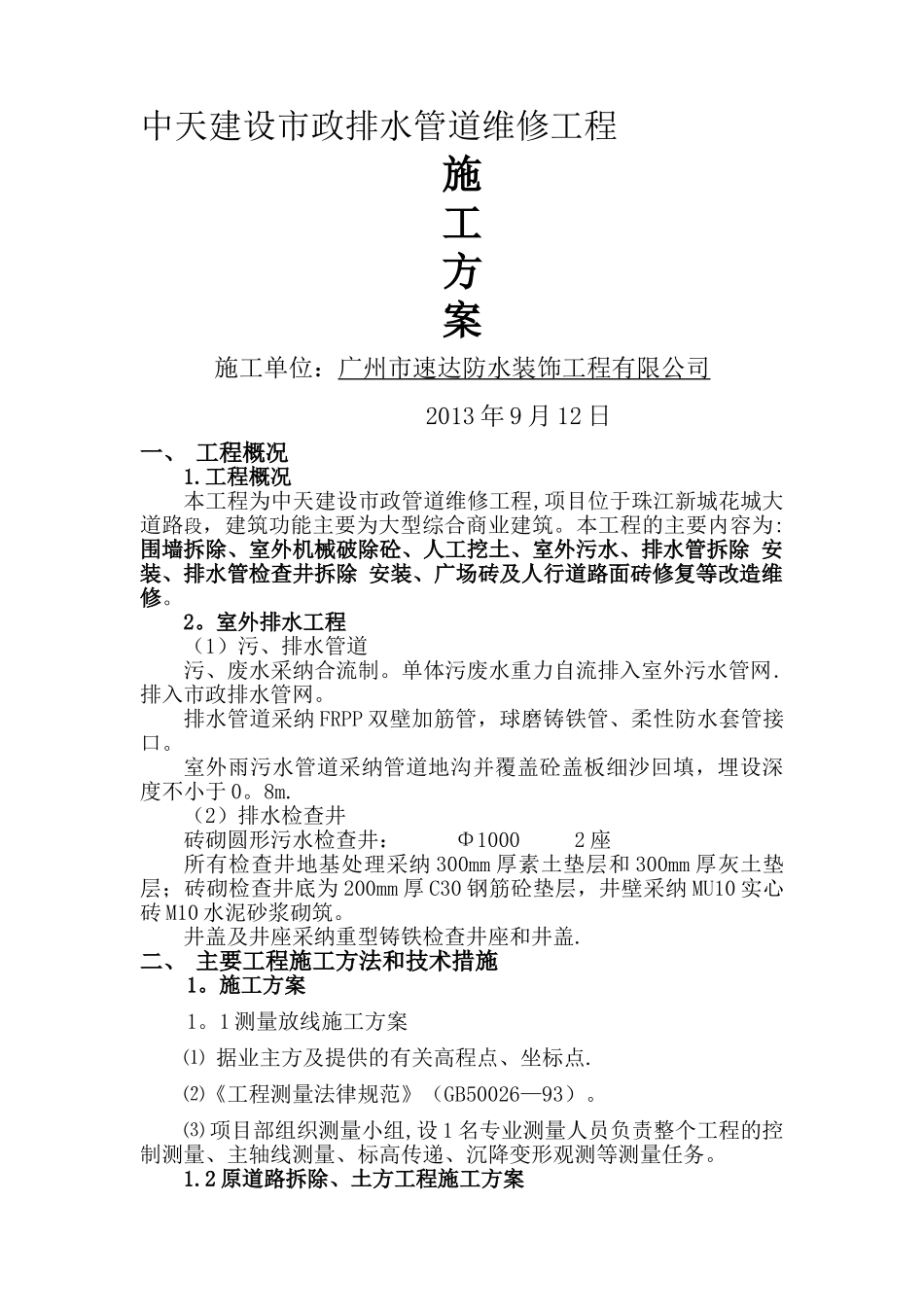

中天建设市政排水管道维修工程施工方案施工单位：广州市速达防水装饰工程有限公司2013 年 9 月 12 日一、 工程概况1.工程概况本工程为中天建设市政管道维修工程,项目位于珠江新城花城大道路段，建筑功能主要为大型综合商业建筑。本工程的主要内容为:围墙拆除、室外机械破除砼、人工挖土、室外污水、排水管拆除 安装、排水管检查井拆除 安装、广场砖及人行道路面砖修复等改造维修。2。室外排水工程（1）污、排水管道污、废水采纳合流制。单体污废水重力自流排入室外污水管网. 排入市政排水管网。排水管道采纳 FRPP 双壁加筋管，球磨铸铁管、柔性防水套管接口。室外雨污水管道采纳管道地沟并覆盖砼盖板细沙回填，埋设深度不小于 0。8m.（2）排水检查井砖砌圆形污水检查井： Φ1000 2 座所有检查井地基处理采纳 300mm 厚素土垫层和 300mm 厚灰土垫层；砖砌检查井底为 200mm 厚 C30 钢筋砼垫层，井壁采纳 MU10 实心砖 M10 水泥砂浆砌筑。井盖及井座采纳重型铸铁检查井座和井盖.二、 主要工程施工方法和技术措施1。施工方案1。1 测量放线施工方案⑴ 据业主方及提供的有关高程点、坐标点.⑵《工程测量法律规范》（GB50026—93）。⑶ 项目部组织测量小组,设 1 名专业测量人员负责整个工程的控制测量、主轴线测量、标高传递、沉降变形观测等测量任务。1.2 原道路拆除、土方工程施工方案本工程土方工程主要包括检查井、管沟等原道路拆除、土方开挖和各类回填土,原道路拆除及场地平整工程.本工程原道路拆除根据设计图纸要求进行,主要采纳机械拆除，机械拆除不到位的地方，采纳人工拆除,施工时注意以下几点:⑴ 保证区域内各种管线的完整;⑵ 应对基底原隐蔽的各种管线作好记录及标价记。⑶ 恢复前，应根据作好的记录及标价记,采纳相同的材料恢复、根据施工条件等，合理选择施工机械;本工程土方工程主要包括检查井、管沟等原道路拆除、土方开挖和各类回填土.1。3 污、排水管道工程施工方案本工程污、排水管道根据变更采纳钢筋砼管,橡胶圈接口,防护距离内敷设在砼管沟内；其它采纳直埋方式敷设.㈠ 施工工艺流程㈡操作工艺⑴ 定位放线测量1） 校核中线、定施工控制桩;在引测水准点时,同时校测原有管道出入口与本管线交叉管线的高程.2) 放沟槽开挖线：依据设计要求的埋深、土层情况、管径大小等计算出开槽宽度、深度,在地面上定出沟槽上口边线位置，作为开槽的依据。3) 在开槽前后应设置控制管道中线、高程和坡度的坡度...
