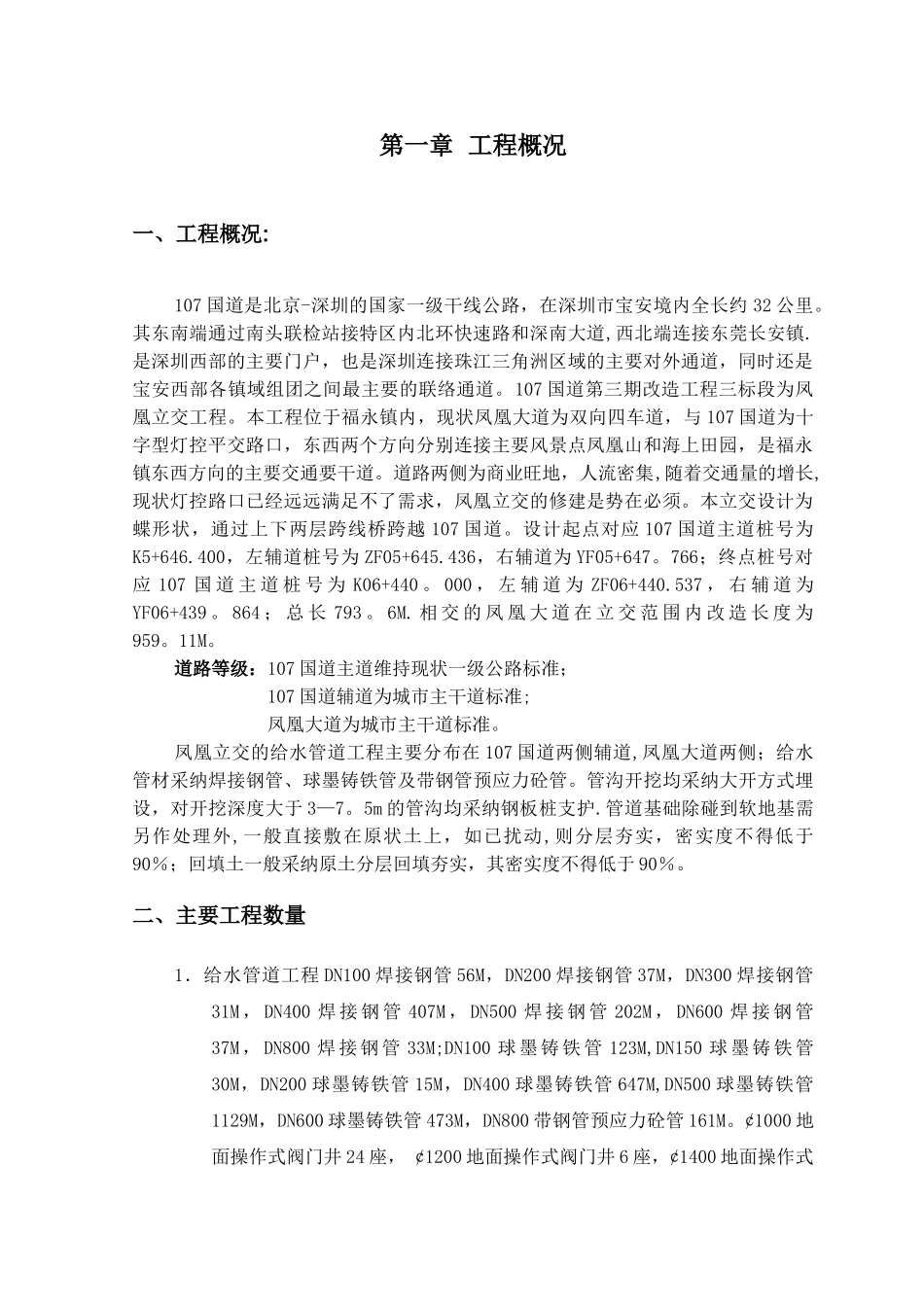

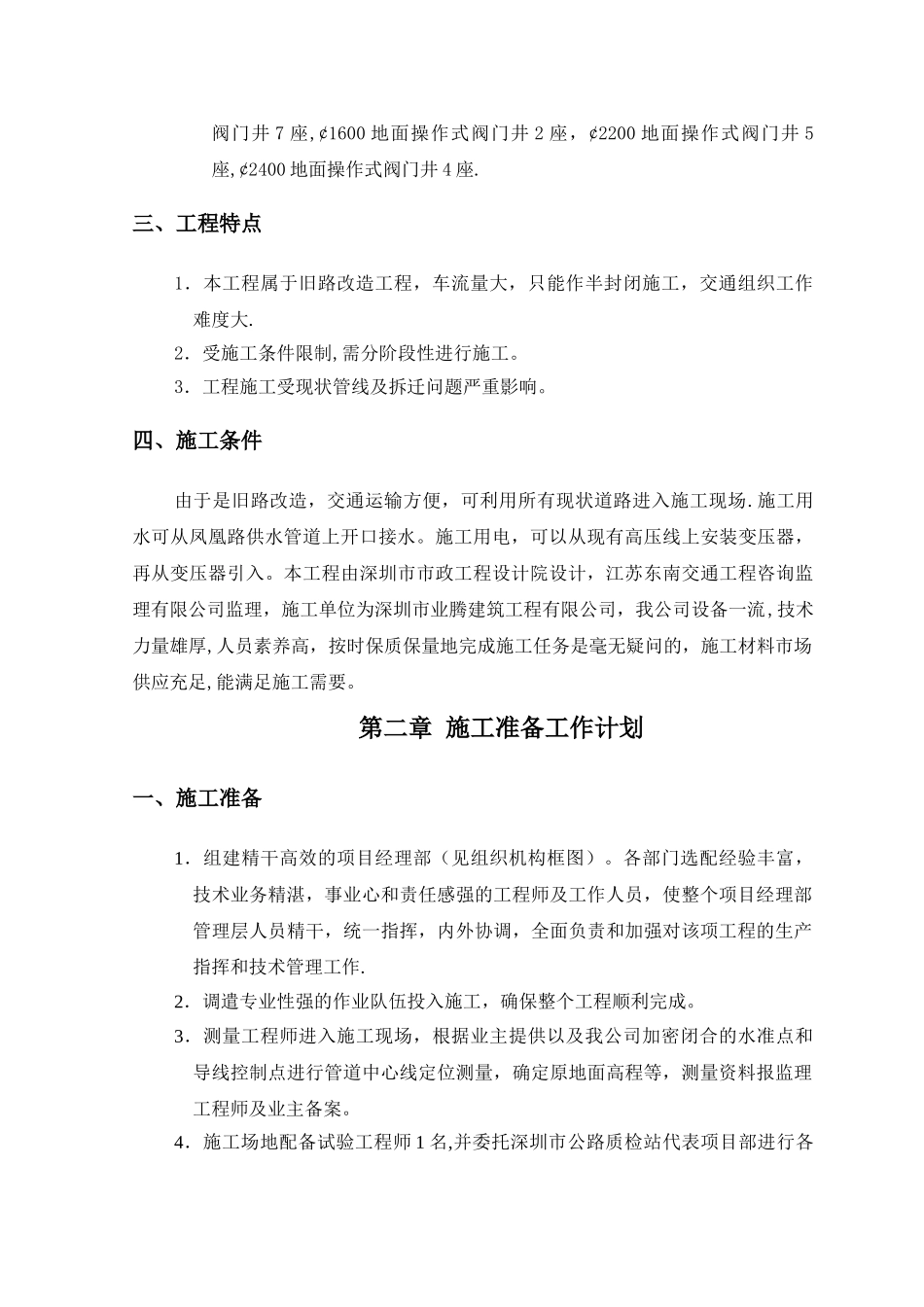

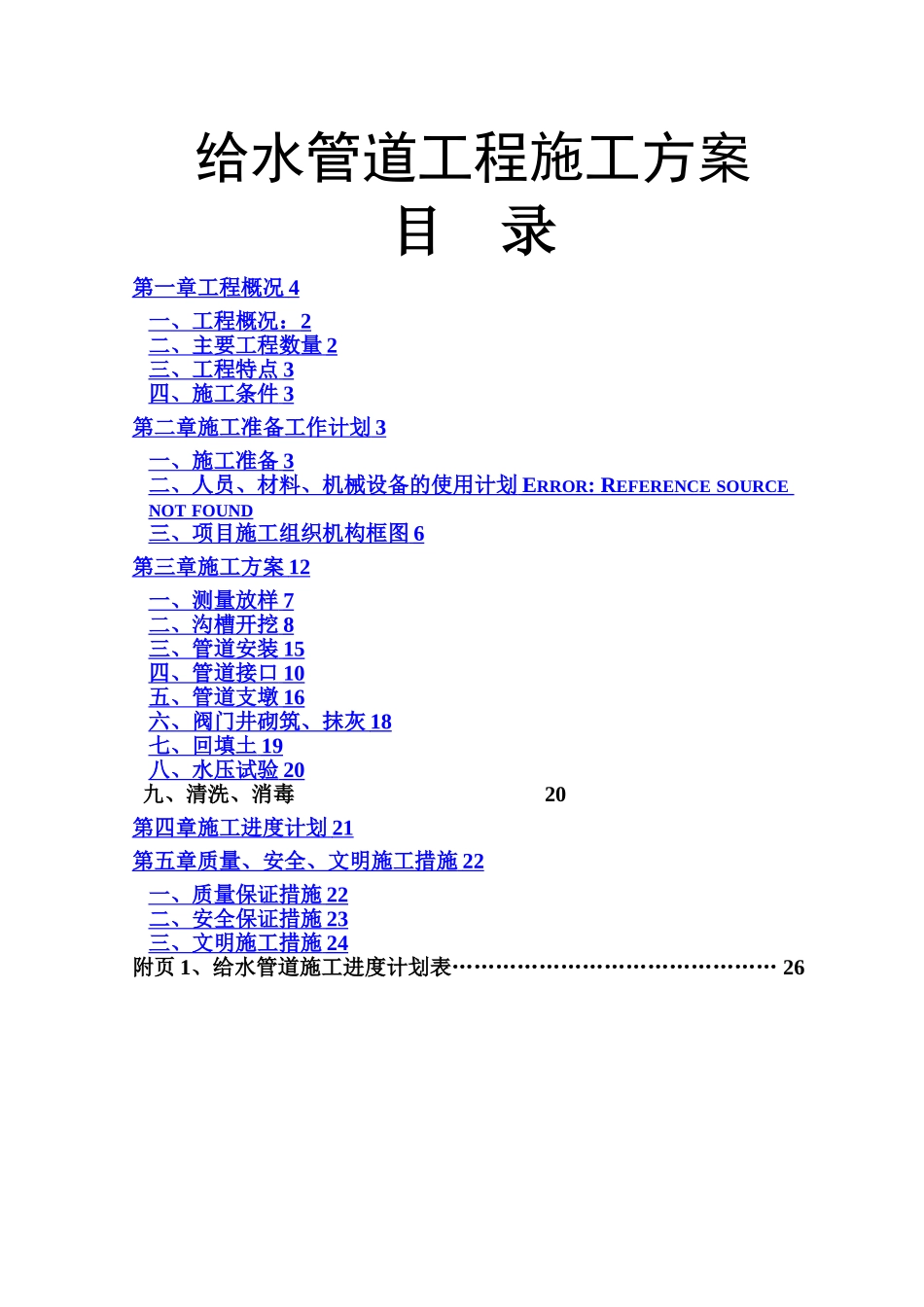

给水管道工程施工方案目 录第一章工程概况 4 一、工程概况： 2 二、主要工程数量 2 三、工程特点 3 四、施工条件 3 第二章施工准备工作计划 3 一、施工准备 3 二、人员、材料、机械设备的使用计划 ERROR: REFERENCE SOURCE NOT FOUND 三、项目施工组织机构框图 6 第三章施工方案 12 一、测量放样 7 二、沟槽开挖 8 三、管道安装 15 四、管道接口 10 五、管道支墩 16 六、阀门井砌筑、抹灰 18 七、回填土 19 八、水压试验 20 九、清洗、消毒 20第四章施工进度计划 21 第五章质量、安全、文明施工措施 22 一、质量保证措施 22 二、安全保证措施 23 三、文明施工措施 24 附页 1、给水管道施工进度计划表……………………………………… 26第一章 工程概况一、工程概况:107 国道是北京-深圳的国家一级干线公路，在深圳市宝安境内全长约 32 公里。其东南端通过南头联检站接特区内北环快速路和深南大道,西北端连接东莞长安镇.是深圳西部的主要门户，也是深圳连接珠江三角洲区域的主要对外通道，同时还是宝安西部各镇域组团之间最主要的联络通道。107 国道第三期改造工程三标段为凤凰立交工程。本工程位于福永镇内，现状凤凰大道为双向四车道，与 107 国道为十字型灯控平交路口，东西两个方向分别连接主要风景点凤凰山和海上田园，是福永镇东西方向的主要交通要干道。道路两侧为商业旺地，人流密集,随着交通量的增长,现状灯控路口已经远远满足不了需求，凤凰立交的修建是势在必须。本立交设计为蝶形状，通过上下两层跨线桥跨越 107 国道。设计起点对应 107 国道主道桩号为K5+646.400，左辅道桩号为 ZF05+645.436，右辅道为 YF05+647。766；终点桩号对应 107 国 道 主 道 桩 号 为 K06+440 。 000 ， 左 辅 道 为 ZF06+440.537 ， 右 辅 道 为YF06+439 。 864 ； 总 长 793 。 6M. 相 交 的 凤 凰 大 道 在 立 交 范 围 内 改 造 长 度 为959。11M。道路等级：107 国道主道维持现状一级公路标准； 107 国道辅道为城市主干道标准; 凤凰大道为城市主干道标准。凤凰立交的给水管道工程主要分布在 107 国道两侧辅道,凤凰大道两侧；给水管材采纳焊接钢管、球墨铸铁管及带钢管预应力砼管。管沟开挖均采纳大开方式埋设，对开挖深度大于 3—7。5m 的管沟均采纳钢板桩支护.管道基础除碰到软地基需另作处理外,一般直接敷在原状土上，如...
