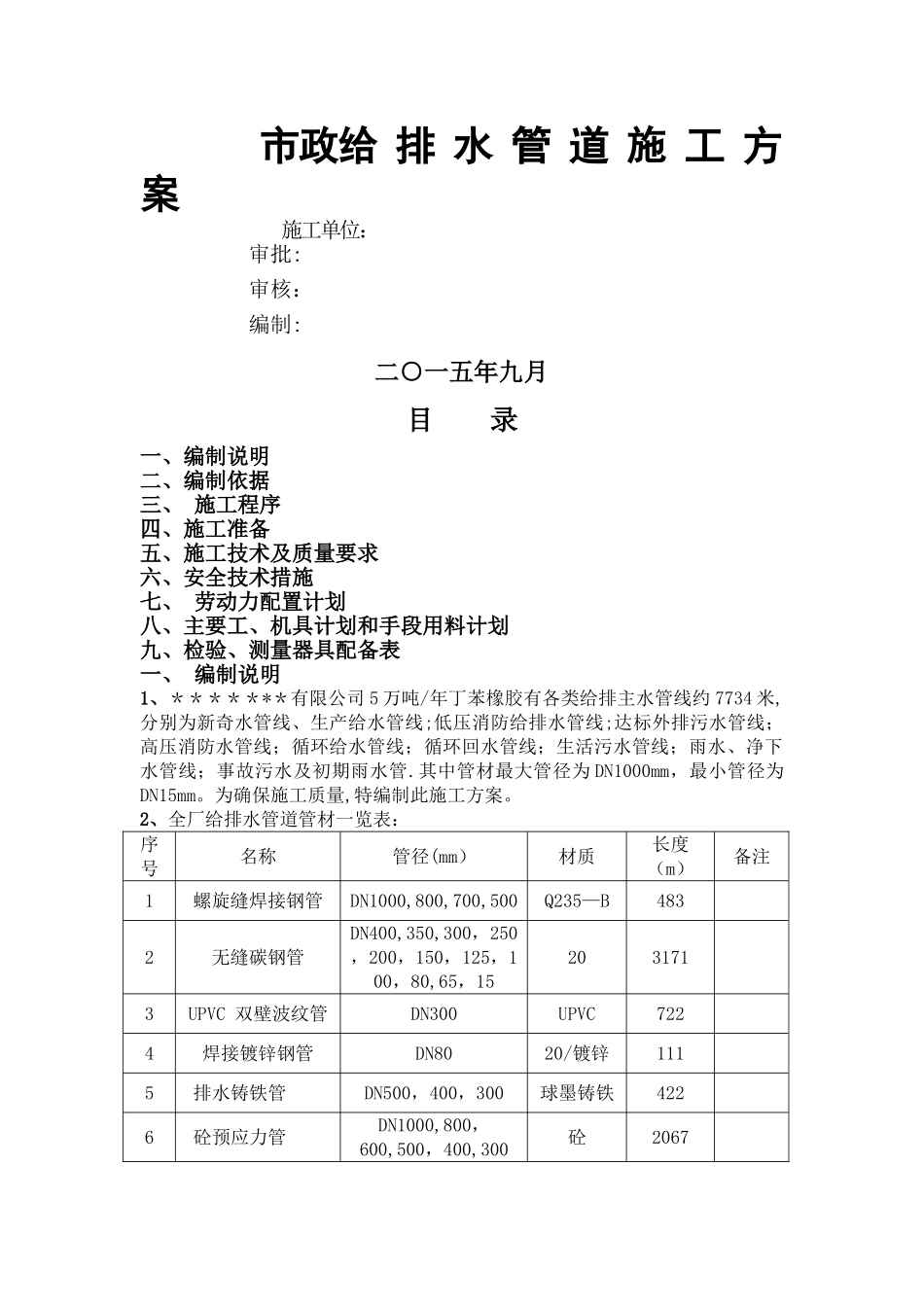

市政给水管道施工方案

市政给 排 水 管 道 施 工 方 案施工单位：审批:审核：编制:二○一五年九月目 录一、编制说明二、编制依据三、 施工程序四、施工准备五、施工技术及质量要求六、安全技术措施七、 劳动力配置计划八、主要工、机具计划和手段用料计划九、检验、测量器具配备表一、 编制说明1、＊＊＊＊＊*＊有限公司 5 万吨/年丁苯橡胶有各类给排主水管线约 7734 米,分别为新奇水管线、生产给水管线;低压消防给排水管线;达标外排污水管线；高压消防水管线；循环给水管线；循环回水管线；生活污水管线；雨水、净下水管线；事故污水及初期雨水管.其中管材最大管径为 DN1000mm，最小管径为DN15mm。为确保施工质量,特编制此施工方案。2、全厂给排水管道管材一览表：序号名称管径(mm）材质长度（m）备注1螺旋缝焊接钢管DN1000,800,700,500Q235—B4832无缝碳钢管DN400,350,300，250，200，150，125，100，80,65，152031713UPVC 双壁波纹管DN300UPVC7224焊接镀锌钢管DN8020/镀锌1115排水铸铁管DN500，400，300球墨铸铁4226砼预应力管DN1000,800， 600,500，400,300砼20673、施工中要加强管理，严格控制每一道质量控制点,上一道质量控制点自检与监理共检不合格时，不允许进入下一道质量控制点的安装。① 材料验收；②定位放线；③管道基础及筑井施工;④ 管道安装及组对；⑤管道焊接;⑥ 管道防腐;⑦ 管道试压；⑧管道隐蔽；⑨中间交接.二、 编制依据(1）《给水排水管道工程施工及验收法律规范》 GB50268—97（2） 《建筑给水排水设计法律规范》 GBJ16—87（3)《钢质管道聚乙烯胶粘带防腐层技术标准》 SY/T0414—98（4) 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98(5) 《*＊***＊＊有限公司 5 万吨/年丁苯橡胶工程招标文件》（6)全厂给排水施工图纸（中国天辰工程有限公司）三、施工程序1、 地下管道施工程序四、 施工准备1、施工技术准备1.1 参加由建设单位组织的四方（设计单位，建设单位，监理单位,施工单位)图纸会审，并做好记录。1。2 编制并报审施工方案，施工前对施工人员进行详细的技术交底。1。3 组织施工人员认真熟悉图纸，施工方案，技术资料，安全技术措施.2、 施工现场准备2。1 地下管的坐标、坡度是管网施工中最易出问题的地方，要求对每一条管线应画出它的走向图、标示书、标高、坐标、管径、高程及各个拐点、起伏点，尤其是相距交叉的管道应在交叉部位标注出高程和管径,在施工中应反复测量核实避开出...
