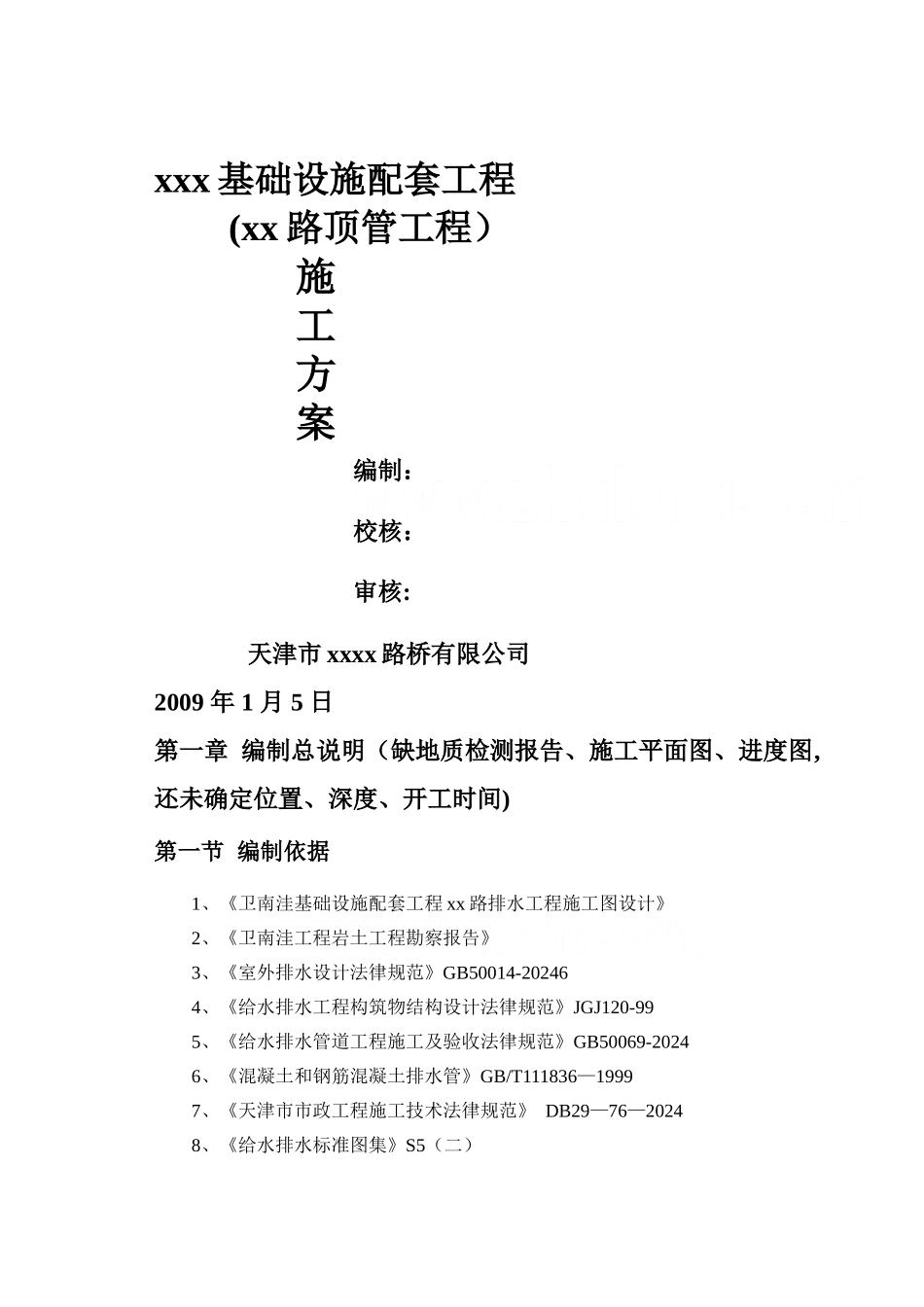

xxx 基础设施配套工程 (xx 路顶管工程） 施 工 方 案编制：校核：审核: 天津市 xxxx 路桥有限公司2009 年 1 月 5 日第一章 编制总说明（缺地质检测报告、施工平面图、进度图,还未确定位置、深度、开工时间)第一节 编制依据1、《卫南洼基础设施配套工程 xx 路排水工程施工图设计》2、《卫南洼工程岩土工程勘察报告》3、《室外排水设计法律规范》GB50014-202464、《给水排水工程构筑物结构设计法律规范》JGJ120-995、《给水排水管道工程施工及验收法律规范》GB50069-20246、《混凝土和钢筋混凝土排水管》GB/T111836—19997、《天津市市政工程施工技术法律规范》 DB29—76—20248、《给水排水标准图集》S5（二）9、《城市道路质量通病防治系列图集》DJT29—175—202410、《城市排水工程质量检验标准》DB29-52-202411、《建筑与市政降水工程技术法律规范》JGJ/T111-9812、《建筑施工安全检查标准》JGJ59-9913、《建设工程施工现场供电安全法律规范》GB50194—9314、《施工现场临时用电安全法律规范》JGJ46-8815、顶管施工设计的其它法律规范、规程和标准16、我公司质量保证手册、有关程序文件以及相关的作业指导书。17、施工现场实际踏勘情况.第二节 工程概况一、工程概况xx 路沿拟建道路埋设雨水管道和污水管道.雨水工程:公交站以北分段拟建 d400mm 的雨水管道,就近接入友谊南路预埋的现状雨水检查井，经友谊南路雨水干管排至梅江南雨水泵站，最终排入外环河 。公交场站以南自北向南拟建 d400mm～d1200mm 的雨水管道，下游向东接入上岛西路现状 d1200mm 雨水干管，最终排入梅江南与水泵站；下游向西近期与江湾路拟建 d1000mm 雨水干管连通。污水工程：污水设计按实现规划设计,祖南向北拟建 D300mm~D400mm 污水管道，上游承接江湾路 D300mm 污水管道,下游接入双林调水工程 D1500mm 节能减排管道，最终排入纪庄子污水处理厂。xx 路位于天津市西青区卫南洼风景区的东南部，连接规划烟波路和江湾路，是南北向的一条城市支路，北起烟波路，南至江湾路，路线全长 1215 米,雨水管D400mm～D1200mm 干线总长 1603。5 米，其中位于江湾路-上岛西路规划道路中心线的雨水管道需顶管穿越友谊南路，管径 D1200mm 长，118m.埋深 5。254m。 本工程由天津城市道路管网配套建设投资有限公司投资建设，天津市市政工程设计讨论院设计,由天津城建滨海路桥公司承建，监理单位为北京京盛工程建设监理有限公司.二、周围环境、...
