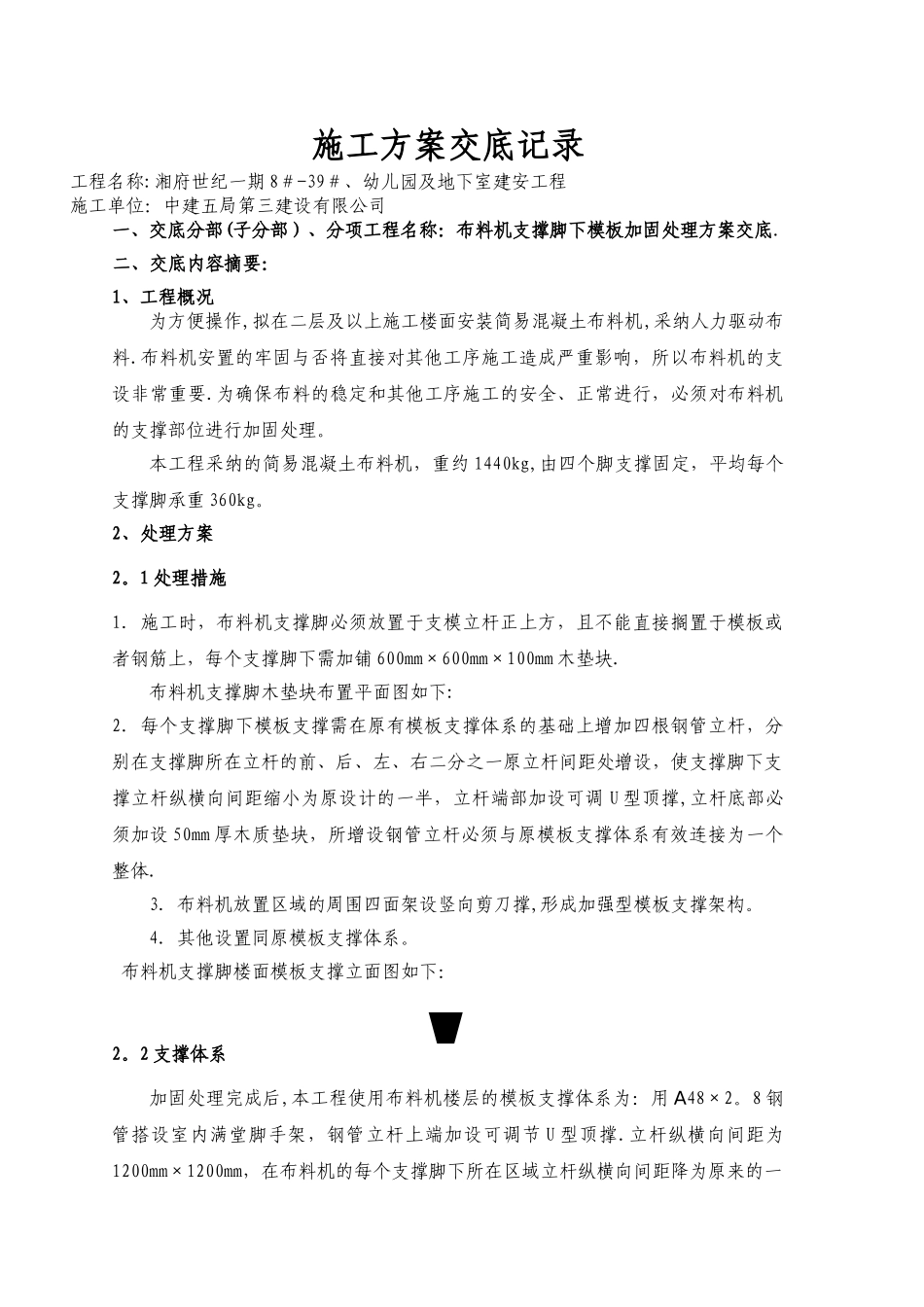

施工方案交底记录工程名称:湘府世纪一期 8＃-39＃、幼儿园及地下室建安工程施工单位：中建五局第三建设有限公司一、交底分部(子分部）、分项工程名称：布料机支撑脚下模板加固处理方案交底.二、交底内容摘要：1、工程概况为方便操作,拟在二层及以上施工楼面安装简易混凝土布料机,采纳人力驱动布料.布料机安置的牢固与否将直接对其他工序施工造成严重影响，所以布料机的支设非常重要.为确保布料的稳定和其他工序施工的安全、正常进行，必须对布料机的支撑部位进行加固处理。本工程采纳的简易混凝土布料机，重约 1440kg,由四个脚支撑固定，平均每个支撑脚承重 360kg。2、处理方案2。1 处理措施1．施工时，布料机支撑脚必须放置于支模立杆正上方，且不能直接搁置于模板或者钢筋上，每个支撑脚下需加铺 600mm×600mm×100mm 木垫块.布料机支撑脚木垫块布置平面图如下:2．每个支撑脚下模板支撑需在原有模板支撑体系的基础上增加四根钢管立杆，分别在支撑脚所在立杆的前、后、左、右二分之一原立杆间距处增设，使支撑脚下支撑立杆纵横向间距缩小为原设计的一半，立杆端部加设可调 U 型顶撑,立杆底部必须加设 50mm 厚木质垫块，所增设钢管立杆必须与原模板支撑体系有效连接为一个整体. 3．布料机放置区域的周围四面架设竖向剪刀撑,形成加强型模板支撑架构。 4．其他设置同原模板支撑体系。布料机支撑脚楼面模板支撑立面图如下：2。2 支撑体系加固处理完成后,本工程使用布料机楼层的模板支撑体系为：用 A48×2。8 钢管搭设室内满堂脚手架，钢管立杆上端加设可调节 U 型顶撑.立杆纵横向间距为1200mm×1200mm，在布料机的每个支撑脚下所在区域立杆纵横向间距降为原来的一半为 600mm×600mm，步距 1200mm,在距离楼地面 200mm 处设第一道水平杆，并根据层高加设 2～3 道水平杆.钢管立杆底部必须加设 50mm×100mm 方木做垫块。板底纵横向均加设水平支模杆。水平支撑大横杆采纳 A48×2.8 钢管，小横杆采纳 60×80mm 木方，间距 250mm，放置布料机的整个区域，支模小横杆间距降为200mm.板模板采纳 15mm 厚木胶合板,支模时应按设计或法律规范要求将模板面起拱.为增加满堂支撑脚手架的整体稳定性，支模时纵横向均需设置剪刀撑，剪刀撑与地面的角度为 45°~60°,具体设置详见《模板施工方案》中所述.尤其需要注意的是：在布料机放置的区域，由布料机四个支撑脚所围合的矩形区域四面周围必须架设竖向剪刀撑，形成连续闭合剪刀撑形式...
