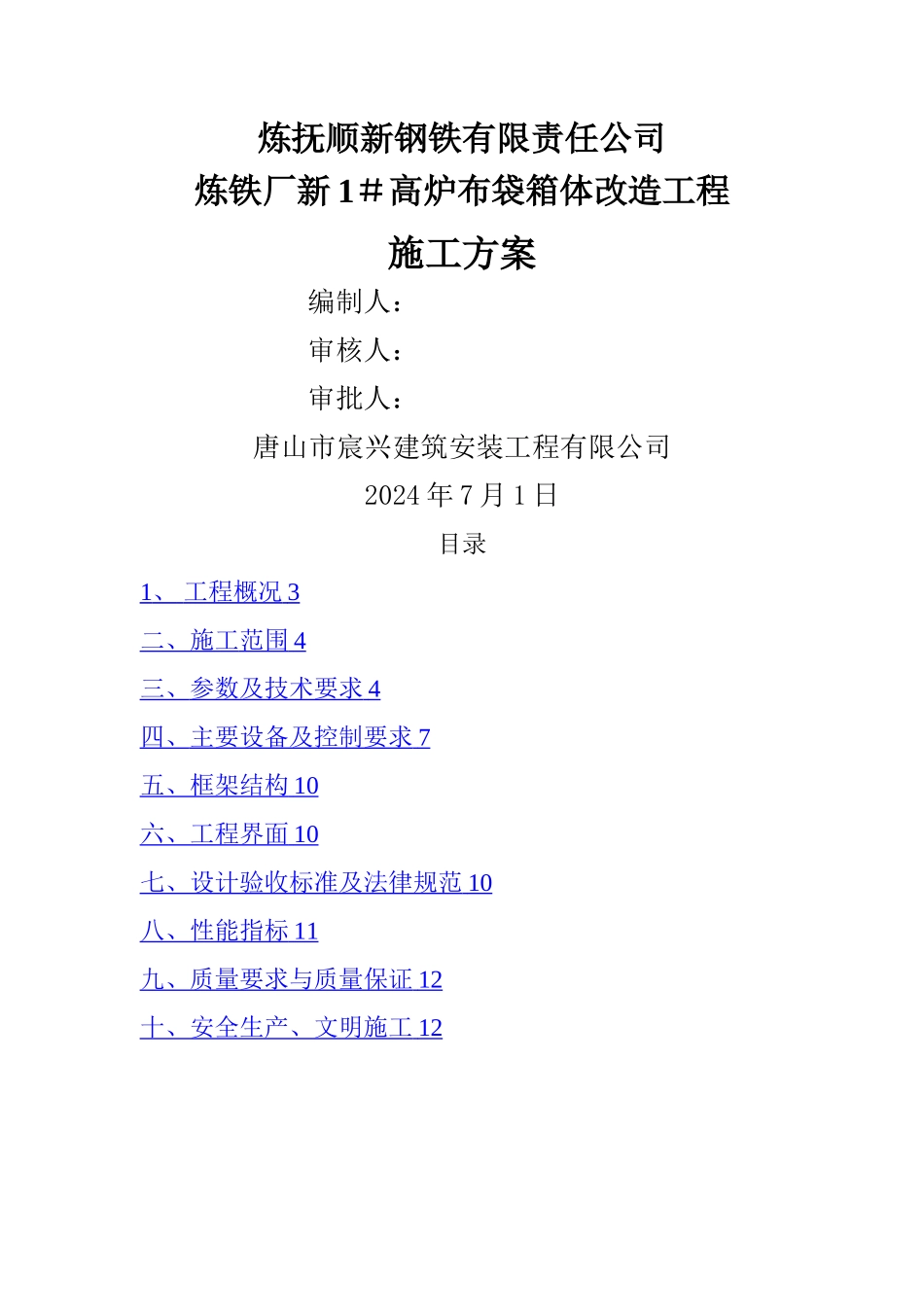

炼抚顺新钢铁有限责任公司炼铁厂新 1＃高炉布袋箱体改造工程施工方案编制人：审核人：审批人：唐山市宸兴建筑安装工程有限公司2024 年 7 月 1 日目录1 、 工程概况 3 二、施工 范围 4 三、 参数及技术要求 4 四、 主要设备及控制要求 7 五、框架结构 10 六、工程界面 10 七、设计验收标准及法律规范 10 八、性能指标 11 九、质量要求与质量保证 12 十、安全生产、文明施工 12 1、工程概况炼铁厂新 1#高炉布袋箱体及改造工程
它包括布袋除尘箱体设计压力：0
30MPa，设计温度:350℃，直径 Ф4000（内径）,高度：18900mm,上部采纳椭圆形封头,下部采纳锥形漏斗，用 Q345R 材料根据压力容器制作,100%探伤
蒸汽盘管采纳 Ф32×3 的无缝钢管（20 号钢,间距 300mm)，箱体滤袋规格：Φ130mm×6000mm
除尘器本体 12mm 厚 Q345R 优质钢板、除尘器封头钢板厚度为 14mm，花板钢板厚度为 10mm
每个箱体设有上下两个 DN600 检修人孔（箱体侧法兰设 置 密 封 填 料 槽 ）
以 及 脉 冲 喷 吹 氮 气 包 设 计 压 力 不 低 于0
6MPa，分气箱容积不小于 550L,箱体 14 支喷吹导管采纳下出气形式，要求带压力表及排污阀
以及脉冲喷吹氮气包白钢球阀、彩板、保温材料等
满足功能设计、结构、性能、安装和试验、报检等方面的技术要求
二、施工范围2
1 范围划分拆除安装，气力输灰管道,施工前停箱体,保证煤气零泄露,具备安全施工条件
拆除出入口补偿器、并封堵盲板
对接完毕后负责恢复入口补偿器、并拆除临时封堵的盲板
2 设计说明由于该系统箱体需要按压力容器进行设计、制造、安装、报检、验收，所以要根据国家相关法律规范设计，除尘系统设计完成后形成完整的基础、设备安装图，具备报检条件
