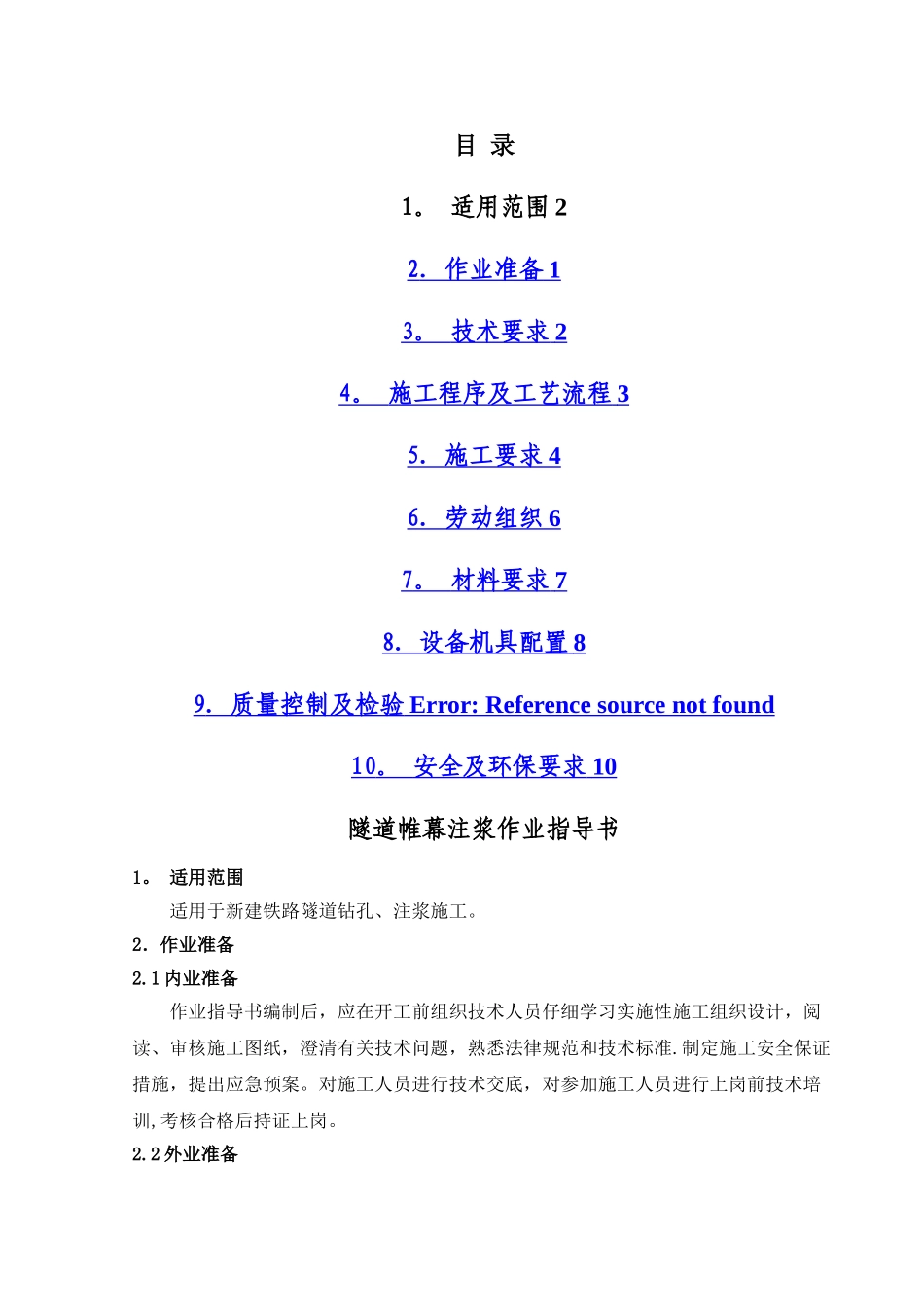

目 录1。 适用范围 22 ．作业准备 1 3 。 技术要求 2 4 。 施工程序及工艺流程 3 5. 施工要求 4 6. 劳动组织 6 7 。 材料要求 7 8 ．设备机具配置 8 9 ．质量控制及检验 Error: Reference source not found 10 。 安全及环保要求 10 隧道帷幕注浆作业指导书1。 适用范围适用于新建铁路隧道钻孔、注浆施工。2．作业准备2.1 内业准备作业指导书编制后，应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准.制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训,考核合格后持证上岗。2.2 外业准备施工作业层中所涉及的各种外部技术数据收集.修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3。 技术要求根据工程地质及水文地质状况，实行四种注浆方案.3。1 注浆方案3。1.1 针对以下三种状况,实行注浆方案一进行施工.① 可溶岩与非可溶岩接触带，断层破裂带及采空区;② 施工中可能发生突水突泥等地段;③ 探水孔流水量≥100m3/h.3.1.2 针对以下三种状况，实行注浆方案二进行施工。① 岩层接触带，物探电阻异常带；② 施工中可能发生严重突水突泥等地段；③ 探水孔流水量≥50m3/h.3.1。3 针对以下两种状况，实行注浆方案三进行施工。① 一般富水地段；② 岩体完整，探水孔流水量 2m3/h≤Q＜10m3/h，开挖后大面积淌水。3。1.4 针对以下四种状况，实行注浆方案四进行施工。① 一般富水地段；② 岩体完整，探水孔流水量 2m3/h≤Q＜10m3/h.③ 开挖后局部有较大的流水；④ 初支完成后不能满足铁四院设计的排水量≤5m3/m·d 要求，不能确保结构防排水的等级需要。3.2 隧道注浆施工方案（1）方案一:注浆加固范围为开挖轮廓线外 5m 及其开挖工作面部分，工作面共布设注浆孔 97～99 个,注浆段长 20～30m，注浆结束后开挖 17~25m,余 3~5m 作为下循环的止浆岩墙。(2）方案二：注浆加固范围为开挖轮廓线外 3m 及其开挖工作面部分,工作面共布设注浆孔 67 个,注浆段长 20～30m，注浆结束后开挖 17～27m，余 3m 作为下循环的止浆岩墙。（3）方案三：在隧道开挖完成后实行的一种径向注浆加固措施。注浆加固范围为开挖轮廓线外 3～5m。注浆孔实行梅花型布置,环向间距 2。5m，纵向间距 3。0m。注浆孔垂直于轮廓线布置，钻孔深度 3～5m.(4）方...
