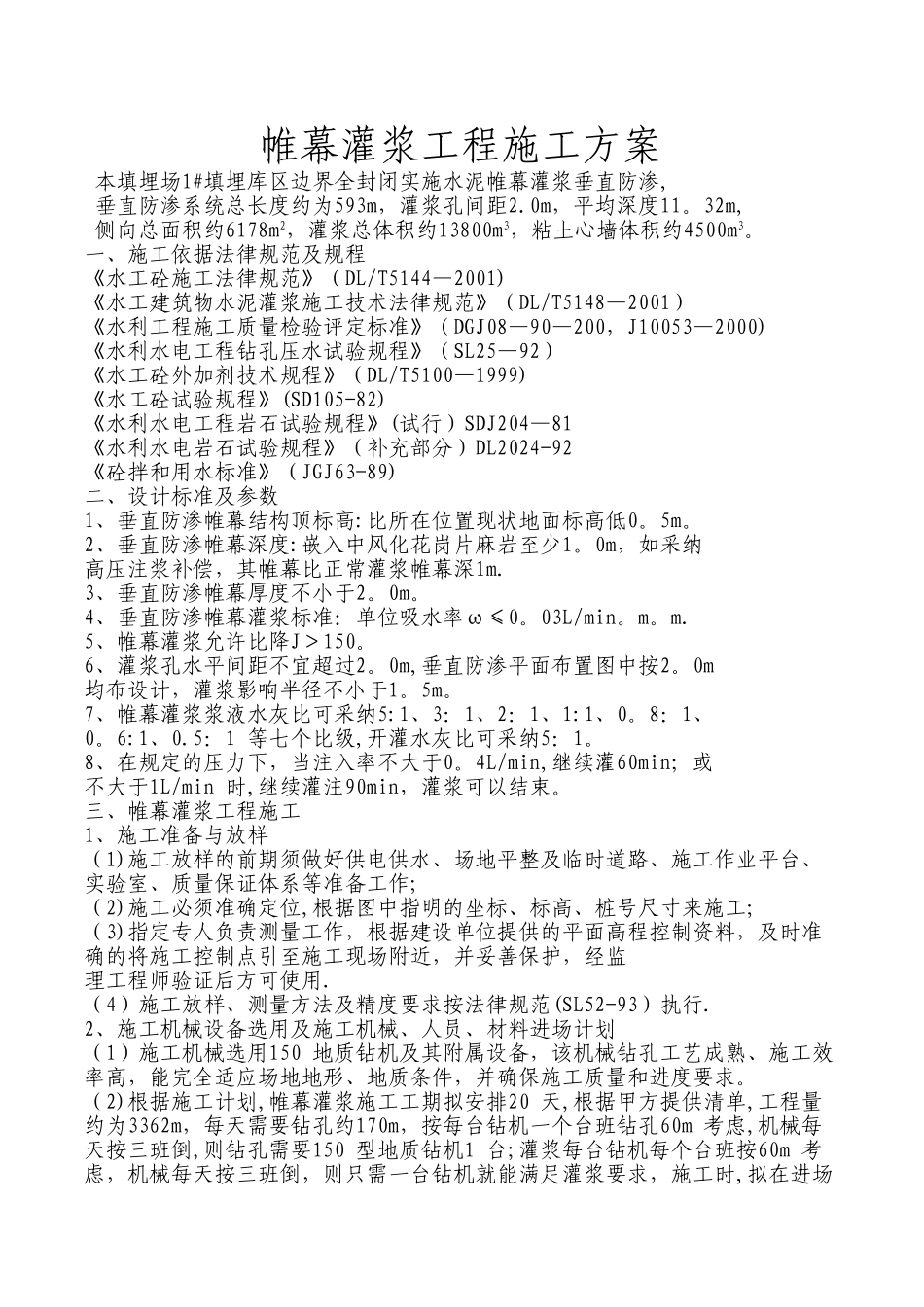

帷幕灌浆工程施工方案

帷幕灌浆工程施工方案本填埋场1#填埋库区边界全封闭实施水泥帷幕灌浆垂直防渗,垂直防渗系统总长度约为593m，灌浆孔间距2.0m，平均深度11。32m,侧向总面积约6178m2，灌浆总体积约13800m3，粘土心墙体积约4500m3。一、施工依据法律规范及规程《水工砼施工法律规范》（DL/T5144—2001)《水工建筑物水泥灌浆施工技术法律规范》（DL/T5148—2001）《水利工程施工质量检验评定标准》（DGJ08—90—200，J10053—2000)《水利水电工程钻孔压水试验规程》（SL25—92）《水工砼外加剂技术规程》（DL/T5100—1999)《水工砼试验规程》(SD105-82)《水利水电工程岩石试验规程》(试行）SDJ204—81《水利水电岩石试验规程》（补充部分）DL2024-92《砼拌和用水标准》（JGJ63-89)二、设计标准及参数1、垂直防渗帷幕结构顶标高:比所在位置现状地面标高低0。5m。2、垂直防渗帷幕深度:嵌入中风化花岗片麻岩至少1。0m，如采纳高压注浆补偿，其帷幕比正常灌浆帷幕深1m.3、垂直防渗帷幕厚度不小于2。0m。4、垂直防渗帷幕灌浆标准：单位吸水率ω≤0。03L/min。m。m.5、帷幕灌浆允许比降J＞150。6、灌浆孔水平间距不宜超过2。0m,垂直防渗平面布置图中按2。0m均布设计，灌浆影响半径不小于1。5m。7、帷幕灌浆浆液水灰比可采纳5:1、3：1、2：1、1:1、0。8：1、0。6:1、0.5：1 等七个比级,开灌水灰比可采纳5：1。8、在规定的压力下，当注入率不大于0。4L/min,继续灌60min；或不大于1L/min 时,继续灌注90min，灌浆可以结束。三、帷幕灌浆工程施工1、施工准备与放样（1)施工放样的前期须做好供电供水、场地平整及临时道路、施工作业平台、实验室、质量保证体系等准备工作;（2)施工必须准确定位,根据图中指明的坐标、标高、桩号尺寸来施工;（3)指定专人负责测量工作，根据建设单位提供的平面高程控制资料，及时准确的将施工控制点引至施工现场附近，并妥善保护，经监理工程师验证后方可使用.（4）施工放样、测量方法及精度要求按法律规范(SL52-93）执行.2、施工机械设备选用及施工机械、人员、材料进场计划（1）施工机械选用150 地质钻机及其附属设备，该机械钻孔工艺成熟、施工效率高，能完全适应场地地形、地质条件，并确保施工质量和进度要求。（2)根据施工计划,帷幕灌浆施工工期拟安排20 天,根据甲方提供清单,工程量约为3362m，每天需要钻孔约170m，按每台钻机一个台班钻孔60m 考虑,机械每天按三班倒,则钻孔需要150 型地质钻机1 台;灌浆每台钻机每个台班按60m 考虑，机械...
