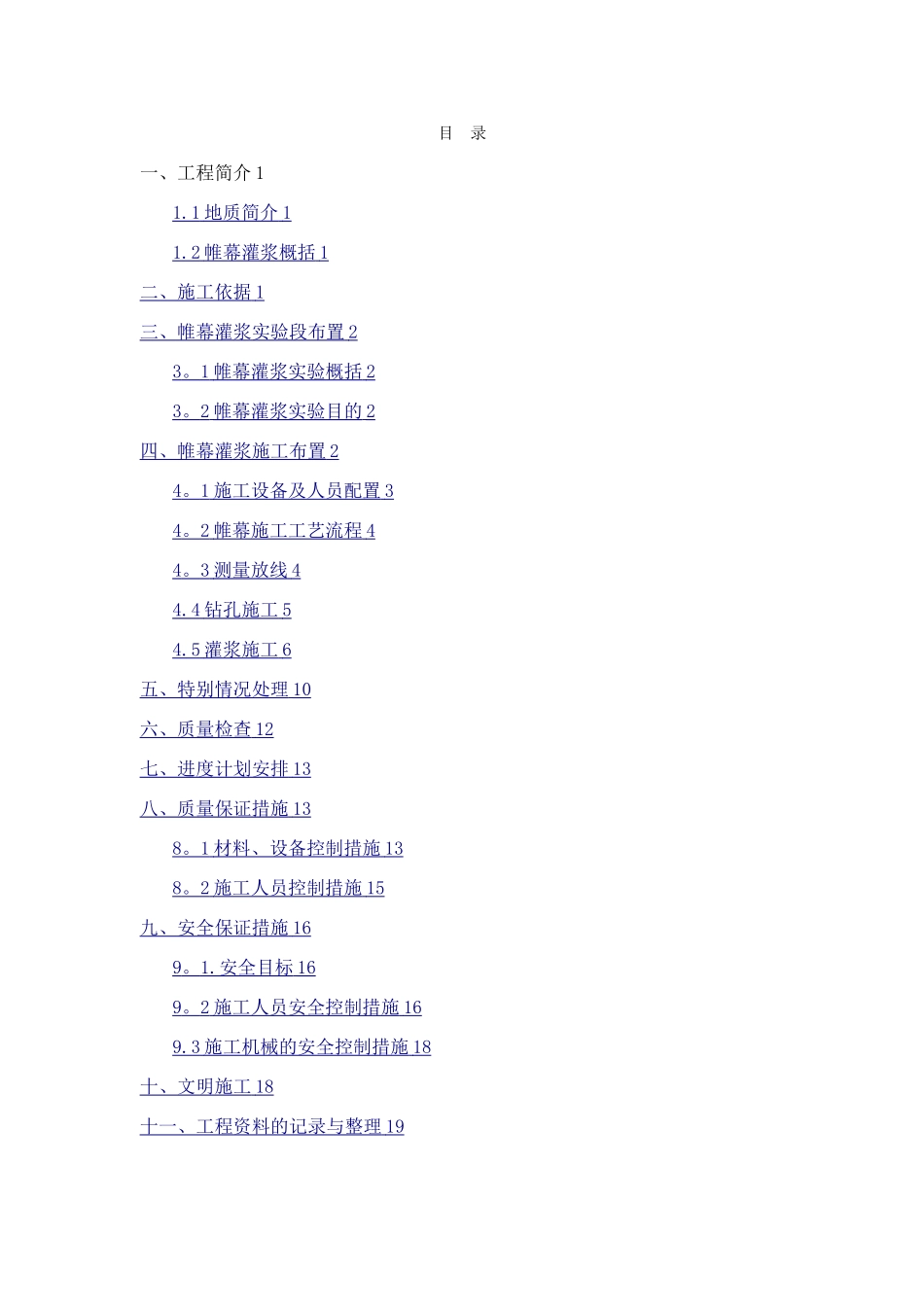

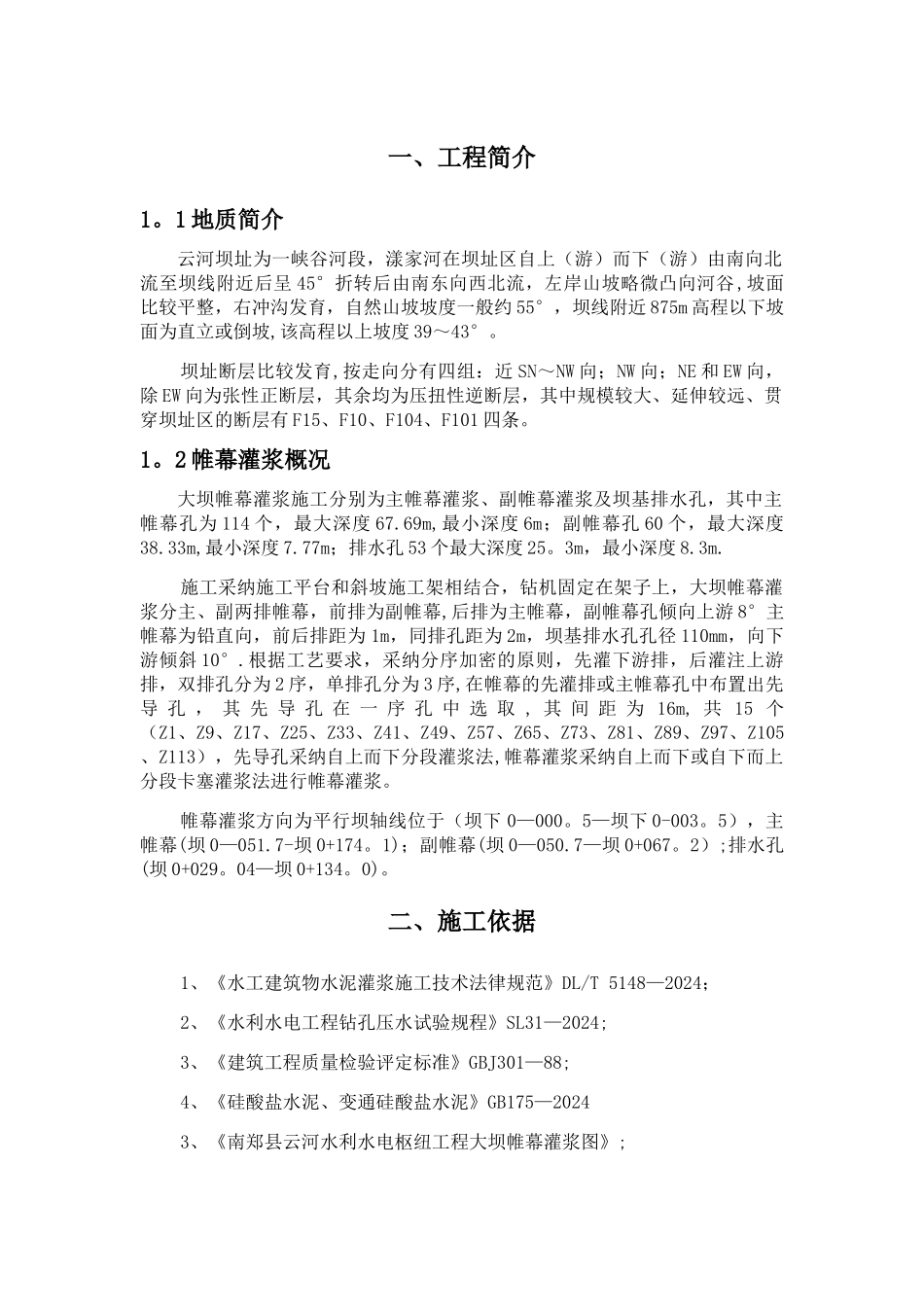

目 录一、工程简介 11.1 地质简介 1 1.2 帷幕灌浆概括 1 二、施工依据 1 三、帷幕灌浆实验段布置 2 3 。 1 帷幕灌浆实验概括 2 3 。 2 帷幕灌浆实验目的 2 四、帷幕灌浆施工布置 2 4 。 1 施工设备及人员配置 3 4 。 2 帷幕施工工艺流程 4 4 。 3 测量放线 4 4.4 钻孔施工 5 4.5 灌浆施工 6 五、特别情况处理 10 六、质量检查 12 七、进度计划安排 13 八、质量保证措施 13 8 。 1 材料、设备控制措施 13 8 。 2 施工人员控制措施 15 九、安全保证措施 16 9 。 1. 安全目标 16 9 。 2 施工人员安全控制措施 16 9.3 施工机械的安全控制措施 18 十、文明施工 18 十一、工程资料的记录与整理 19 一、工程简介1。1 地质简介云河坝址为一峡谷河段，漾家河在坝址区自上（游）而下（游）由南向北流至坝线附近后呈 45°折转后由南东向西北流，左岸山坡略微凸向河谷,坡面比较平整，右冲沟发育，自然山坡坡度一般约 55°，坝线附近 875m 高程以下坡面为直立或倒坡,该高程以上坡度 39～43°。坝址断层比较发育,按走向分有四组：近 SN～NW 向；NW 向；NE 和 EW 向，除 EW 向为张性正断层，其余均为压扭性逆断层，其中规模较大、延伸较远、贯穿坝址区的断层有 F15、F10、F104、F101 四条。1。2 帷幕灌浆概况大坝帷幕灌浆施工分别为主帷幕灌浆、副帷幕灌浆及坝基排水孔，其中主帷幕孔为 114 个，最大深度 67.69m,最小深度 6m；副帷幕孔 60 个，最大深度38.33m,最小深度 7.77m；排水孔 53 个最大深度 25。3m，最小深度 8.3m.施工采纳施工平台和斜坡施工架相结合，钻机固定在架子上，大坝帷幕灌浆分主、副两排帷幕，前排为副帷幕,后排为主帷幕，副帷幕孔倾向上游 8°主帷幕为铅直向，前后排距为 1m，同排孔距为 2m，坝基排水孔孔径 110mm，向下游倾斜 10°.根据工艺要求，采纳分序加密的原则，先灌下游排，后灌注上游排，双排孔分为 2 序，单排孔分为 3 序,在帷幕的先灌排或主帷幕孔中布置出先导 孔 ， 其 先 导 孔 在 一 序 孔 中 选 取 , 其 间 距 为 16m, 共 15 个（Z1、Z9、Z17、Z25、Z33、Z41、Z49、Z57、Z65、Z73、Z81、Z89、Z97、Z105、Z113），先导孔采纳自上而下分段灌浆法,帷幕灌浆采纳自上而下或自下而上分段卡塞灌浆法进行帷幕灌浆。帷幕灌浆方向为平行坝轴线位于（坝下 0—000。5—坝下 0-003。5）...
