帷幕灌浆试验方案

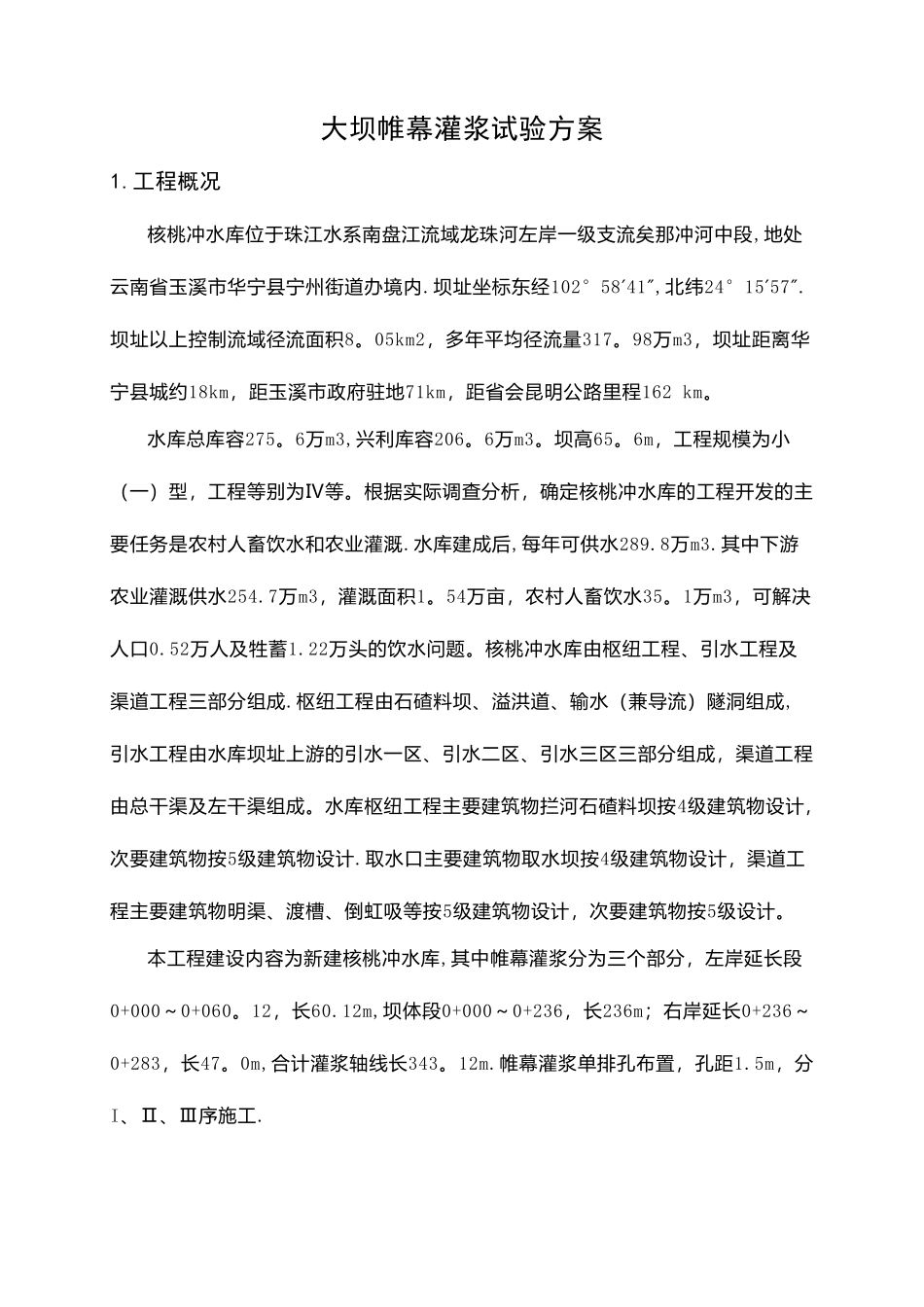

大坝帷幕灌浆试验方案1.工程概况核桃冲水库位于珠江水系南盘江流域龙珠河左岸一级支流矣那冲河中段,地处云南省玉溪市华宁县宁州街道办境内.坝址坐标东经102°58′41″,北纬24°15′57″.坝址以上控制流域径流面积8。05km2，多年平均径流量317。98万m3，坝址距离华宁县城约18km，距玉溪市政府驻地71km，距省会昆明公路里程162 km。水库总库容275。6万m3,兴利库容206。6万m3。坝高65。6m，工程规模为小（一）型，工程等别为Ⅳ等。根据实际调查分析，确定核桃冲水库的工程开发的主要任务是农村人畜饮水和农业灌溉.水库建成后,每年可供水289.8万m3.其中下游农业灌溉供水254.7万m3，灌溉面积1。54万亩，农村人畜饮水35。1万m3，可解决人口0.52万人及牲蓄1.22万头的饮水问题。核桃冲水库由枢纽工程、引水工程及渠道工程三部分组成.枢纽工程由石碴料坝、溢洪道、输水（兼导流）隧洞组成,引水工程由水库坝址上游的引水一区、引水二区、引水三区三部分组成，渠道工程由总干渠及左干渠组成。水库枢纽工程主要建筑物拦河石碴料坝按4级建筑物设计，次要建筑物按5级建筑物设计.取水口主要建筑物取水坝按4级建筑物设计，渠道工程主要建筑物明渠、渡槽、倒虹吸等按5级建筑物设计，次要建筑物按5级设计。本工程建设内容为新建核桃冲水库,其中帷幕灌浆分为三个部分，左岸延长段0+000～0+060。12，长60.12m,坝体段0+000～0+236，长236m；右岸延长0+236～0+283，长47。0m,合计灌浆轴线长343。12m.帷幕灌浆单排孔布置，孔距1.5m，分I、Ⅱ、Ⅲ序施工.1。1 地质概况核桃冲水库库盆为狭长河谷地形,库区四周均有地形分水岭环绕,两岸山体宽厚,右岸有核桃冲低邻谷存在。1。1。1地层情况根据大坝基础开挖揭露的地层为泥盆系中统（D2)及下统(D1）地层，按基本岩性组合及工程特性坝基岩性分为三层。D2:灰黄色中层泥灰岩，白云质灰岩互层.D13:紫经红色中层泥质粉砂岩夹泥灰岩。D12：灰白色中层砂质灰岩，砂岩。断层物质：以断层角砾为主.1。1。2 地质构造褶皱：坝轴线下游发育有一倾伏背斜，其走向近东向西,与河道走向近垂直，右岸翘起,左岸下倾.右岸岩层产状较陡。倾角 300－500,左岸岩层产状较缓，倾角 10°—20°,核部地层为灰白色中层砂质灰岩、砂岩（D21）.两翼地层为紫红色中层泥质粉砂岩夹泥灰岩（D31）和灰黄色中层泥灰岩、白云质灰岩互层（D2）。断层：大坝右岸上游坡发育有一逆断层(f1），断层物质以断层角砾为主，下盘岩层产状 78°∠50°，上盘岩层产状 327°...
