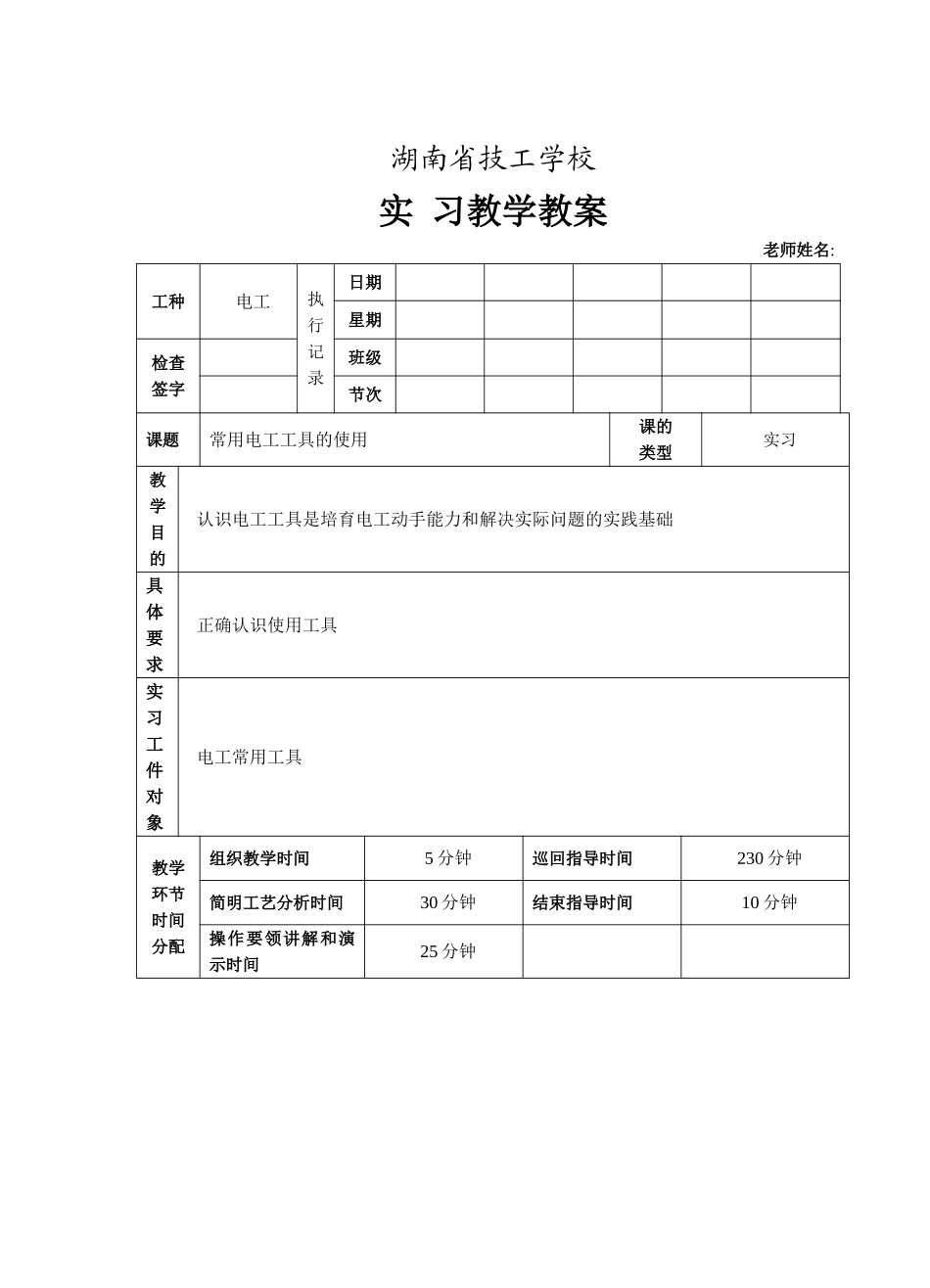

湖南省技工学校实 习教学教案老师姓名:工种电工执行记录日期星期检查签字班级节次课题常用电工工具的使用课的类型实习教学目的认识电工工具是培育电工动手能力和解决实际问题的实践基础具体要求正确认识使用工具实习工件对象电工常用工具教学环节时间分配组织教学时间5 分钟巡回指导时间230 分钟简明工艺分析时间30 分钟结束指导时间10 分钟操作要领讲解和演示时间25 分钟教学后记实训课题 常用电工工具的使用［目的要求]认识电工工具是培育电工动手能力和解决实际问题的实践基础教学内容及过程］导入教学：电工基本操作工艺是电工的基本功。主要包括常用电工工具的使用、导线的连接方法、常用焊接工艺、电气设备紧固件的埋设和电工识图等内容.它是培育电工动手能力和解决实际问题的实践基础。电工工具是电气操作的基本工具，电气操作人员必须掌握电工常用工具的结构、性能和正确的使用方法。常用电工工具基本分为三类：1、通用电工工具:指电工随时都可以使用的常备工具。主要有测电笔、螺丝刀、钢丝钳、活络扳手、电工刀、剥线钳等。2、线路装修工具：指电力内外线装修必备的工具。它包括用于打孔、紧线、钳夹、切割、剥线、弯管、登高的工具及设备.主要有各类电工用凿、冲击电钻、管子钳、剥线钳、。紧线器、弯管器、切割工具、套丝器具等3、设备装修工具:指设备安装、拆卸、紧固及管线焊接加热的工具。主要有各类用于拆卸轴承、连轴器、皮带轮等紧固件的拉具,安装用的各类套筒扳手及加热用的喷灯等。一、测电笔测电笔是用于检测线路和设备是否带电的工具，有笔式和螺丝刀式两种,其结构如图 2。1(a）、(b）所示。 a b C d图 2.1 低压测电笔及其用法（a）笔式 (b）螺丝刀式 （c）笔式测电笔用法 （d）螺丝刀式测电笔用法使用时手指必须接触金属笔挂（笔式）或测电笔的金属螺钉部（螺丝刀式).使电流由被测带电体经测电笔和人体与大地构成回路.只要被测带电体与大地之间电压超过 60V 时,测电笔内的氖管就会起辉发光.操作方式如图 2。1(c）、d)所示.由于测电笔内氖管及所串联的电阻较大,形成的回路电流很小,不会对人体造成损害。应注意，测电笔在使用前，应先在确认有电的带电体上试验,确认测电笔工作正常后，再进行正常验电，以免氖管损坏造成误判，危及人身或设备安全.要防止测电笔受潮或强烈震动，平常不得随便拆卸.手指不可接触笔尖露金属部分或螺杆裸部分，以免触电造成损害。二、螺丝刀螺丝刀又名改锥、旋凿或起子.根据其...
