常用电镀产品质量检验标准VIP专享

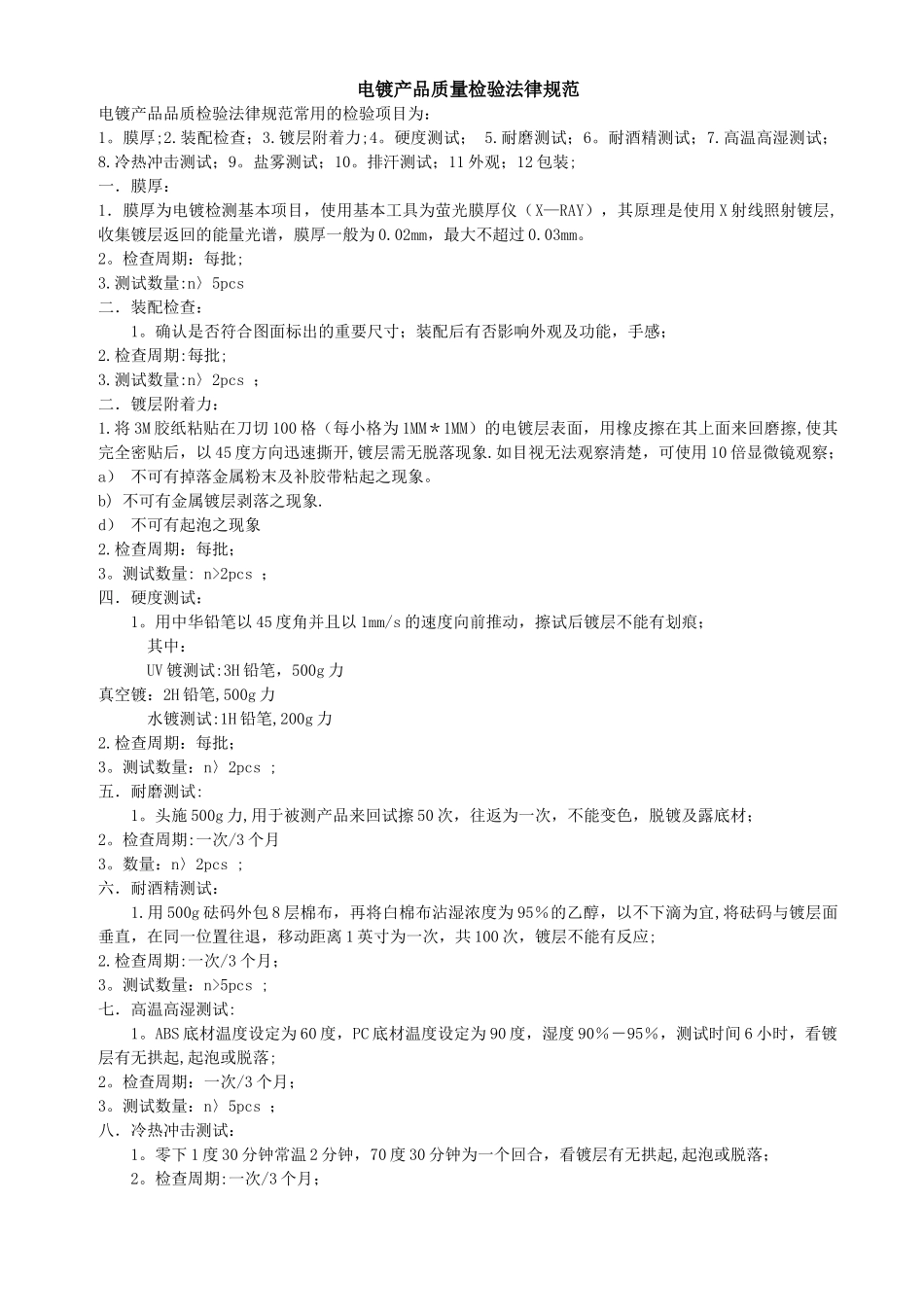

电镀产品质量检验法律规范电镀产品品质检验法律规范常用的检验项目为：1。膜厚;2.装配检查；3.镀层附着力;4。硬度测试； 5.耐磨测试；6。耐酒精测试；7.高温高湿测试；8.冷热冲击测试；9。盐雾测试；10。排汗测试；11 外观；12 包装;一．膜厚：1．膜厚为电镀检测基本项目，使用基本工具为萤光膜厚仪（X—RAY），其原理是使用 X 射线照射镀层,收集镀层返回的能量光谱，膜厚一般为 0.02mm，最大不超过 0.03mm。2。检查周期：每批;3.测试数量:n〉5pcs二．装配检查： 1。确认是否符合图面标出的重要尺寸；装配后有否影响外观及功能，手感；2.检查周期:每批;3.测试数量:n〉2pcs ；二．镀层附着力：1.将 3M 胶纸粘贴在刀切 100 格（每小格为 1MM＊1MM）的电镀层表面，用橡皮擦在其上面来回磨擦,使其完全密贴后，以 45 度方向迅速撕开,镀层需无脱落现象.如目视无法观察清楚，可使用 10 倍显微镜观察；a） 不可有掉落金属粉末及补胶带粘起之现象。b) 不可有金属镀层剥落之现象.d） 不可有起泡之现象2.检查周期：每批；3。测试数量: n>2pcs ；四．硬度测试： 1。用中华铅笔以 45 度角并且以 1mm/s 的速度向前推动，擦试后镀层不能有划痕； 其中： UV 镀测试:3H 铅笔，500g 力真空镀：2H 铅笔,500g 力 水镀测试:1H 铅笔,200g 力 2.检查周期：每批；3。测试数量：n〉2pcs ;五．耐磨测试: 1。头施 500g 力,用于被测产品来回试擦 50 次，往返为一次，不能变色，脱镀及露底材；2。检查周期:一次/3 个月3。数量：n〉2pcs ;六．耐酒精测试： 1.用 500g 砝码外包 8 层棉布，再将白棉布沾湿浓度为 95％的乙醇，以不下滴为宜,将砝码与镀层面垂直，在同一位置往退，移动距离 1 英寸为一次，共 100 次，镀层不能有反应;2.检查周期:一次/3 个月；3。测试数量：n>5pcs ;七．高温高湿测试: 1。ABS 底材温度设定为 60 度，PC 底材温度设定为 90 度，湿度 90％－95％，测试时间 6 小时，看镀层有无拱起,起泡或脱落;2。检查周期：一次/3 个月；3。测试数量：n〉5pcs ；八．冷热冲击测试： 1。零下 1 度 30 分钟常温 2 分钟，70 度 30 分钟为一个回合，看镀层有无拱起,起泡或脱落； 2。检查周期:一次/3 个月； 3.测试数量:n〉5pcs;其中： UV 镀测试：5 回合；真空镀：2 回合； 水镀测试：1 回合；九．盐雾测试: 1.温度 35 度，浓度 5%的盐水，喷雾 8 小时，共 3 回；看镀层...
